光ファイバー ST ピグテールのサプライヤーとして、これらのピグテールに使用されているファイバーの屈折率についてよく質問されます。かなり専門的な質問ですが、分かりやすく解説していきたいと思います。
まず最初に、屈折率が実際に何を意味するかについて話しましょう。簡単に言えば、屈折率は、光がある媒体から別の媒体に通過するときにどれだけ曲がるかの尺度です。光が屈折率の低い材料から屈折率の高い材料に進むとき、光は法線 (表面に垂直な想像線) に向かって曲がります。逆に、屈折率の高い材料から低い材料に移動すると、法線から離れる方向に曲がります。
光ファイバー ST ピグテールで使用される光ファイバー ケーブルの場合、屈折率は非常に重要です。これらのケーブルのファイバーは通常、コアとクラッドで構成されています。コアは光が進む場所であり、クラッドは全反射を利用して光をコア内に留めるのに役立ちます。
コアの屈折率はクラッドの屈折率よりも高くなります。この屈折率の違いにより、光はコアとクラッドの間の境界で反射し、光がファイバーを通過する際にコア内に閉じ込められたままになります。特定の屈折率の値はファイバの種類によって異なりますが、通常、当社の光ファイバ ST ピグテールで使用されるシングルモード ファイバのコアの屈折率は約 1.45 ～ 1.48 ですが、クラッドの屈折率はわずかに低く、通常は約 1.44 ～ 1.47 です。
マルチモード ファイバーの場合、屈折率プロファイルはもう少し複雑になる可能性があります。マルチモード ファイバには、ステップ インデックスとグレーデッド インデックスという 2 つの一般的なタイプの屈折率プロファイルがあります。ステップインデックスマルチモードファイバでは、コアの屈折率は均一ですが、コアとクラッドの境界で屈折率が急激に低下します。これにより、モード分散に関する問題が発生する可能性があります。モード分散では、異なるモードの光 (光がファイバ内を通過する異なる経路) が異なるタイミングでファイバの端に到着します。
一方、グレーデッド インデックス マルチモード ファイバの屈折率は、コアの中心からコアとクラッドの境界に向かって徐々に減少します。これは、コアの外側部分近くを進む光線（経路長が長くなり、その領域の屈折率が低いため）もより速く進むため、モード分散の低減に役立ちます。その結果、すべての光線がほぼ同時にファイバーの端に到達する傾向があります。
なぜこれらすべてが重要なのでしょうか?そうですね、屈折率は光ファイバー ST ピグテールの性能に影響します。屈折率の値が適切に一致していないと、信号損失が発生する可能性があります。たとえば、コアとクラッドの間の屈折率差に問題がある場合、光がコア内に効果的に閉じ込められず、光が漏れて、ファイバの長さにわたって減衰（信号の弱まり）を引き起こす可能性があります。
サプライヤーとして、当社は屈折率が適切に制御された高品質のファイバーを使用するように心がけています。これにより、当社の光ファイバー ST ピグテールは信頼性が高く効率的な信号伝送を実現します。私たちは各ピグテールを徹底的にテストし、屈折率やその他の重要なパラメーターの業界標準を満たしていることを保証します。
ここで、当社が提供している他のタイプの光ファイバーピグテールを見てみましょう。我々は持っています光ファイバーLCピグテール、小型フォームファクターと高密度アプリケーションで人気があります。これらのピグテールは、低い挿入損失と良好なリターンロス特性で知られる LC コネクタを使用しています。

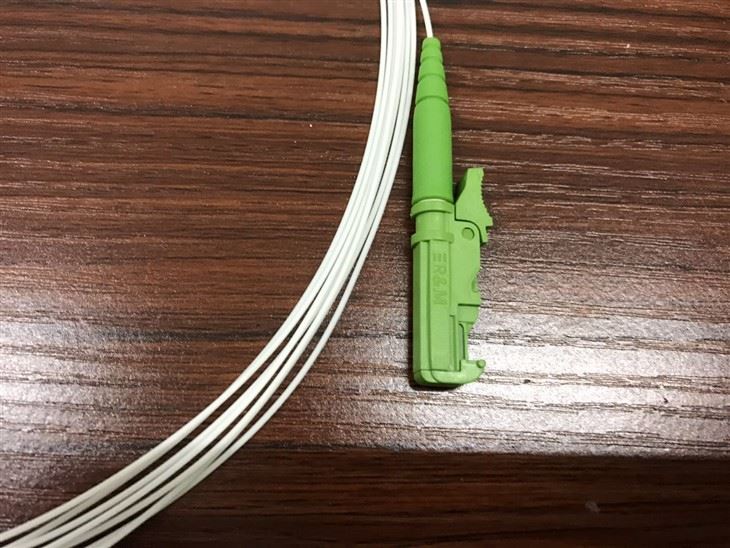

別のオプションは、光ファイバー E2000 ピグテール。 E2000 コネクタには、フェルールをほこりや汚れから保護するシャッター機構が備わっているため、清潔さが重要な環境に最適です。
もご用意しております光ファイバーピグテールLC UPC Om3 12色。これらのピグテールは、高速データ伝送アプリケーション向けに設計された OM3 ファイバーを使用しています。 12 色のオプションにより、マルチファイバー設定で異なるファイバーを簡単に識別できます。
光ファイバー ピグテールの市場にお困りの場合は、それが当社の光ファイバー ST ピグテールであろうと、前述した他のタイプであろうと、私たちがお手伝いいたします。当社の専門家チームは、屈折率、ファイバーの種類、コネクタなどに関するすべての質問に答えることができます。また、お客様独自のアプリケーションで当社製品の性能をテストできるよう、サンプルを提供することもできます。
光ファイバーの購入またはご相談に興味がございましたら、お気軽にお問い合わせください。当社は最高品質の製品と最もプロフェッショナルなサービスを提供することに尽力しています。
参考文献:
- 「光ファイバー: 原理と応用」
- 光ファイバーケーブルとコネクタの業界標準
