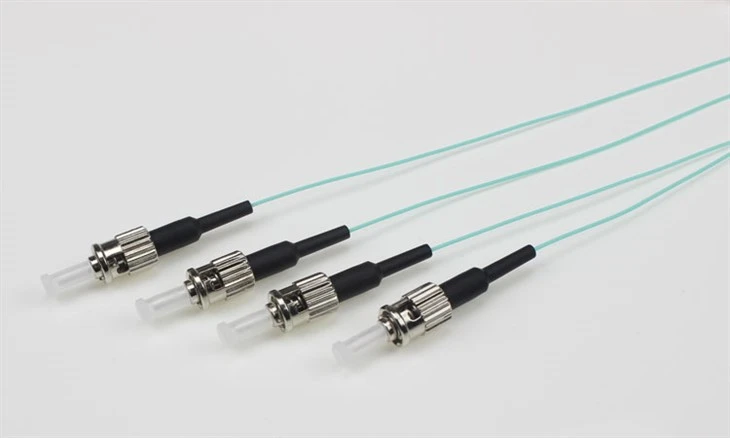

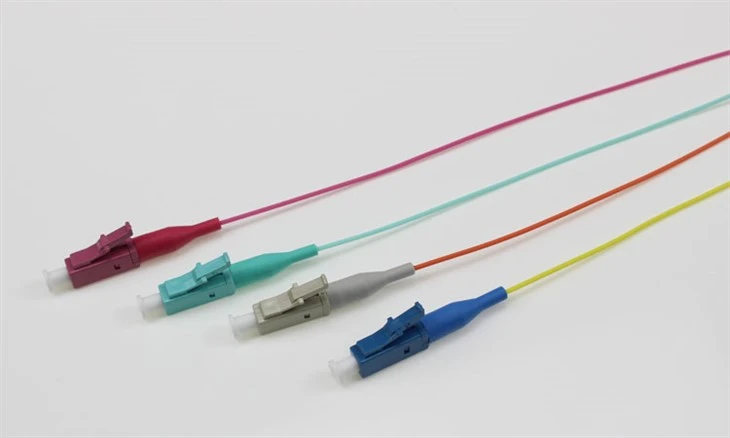

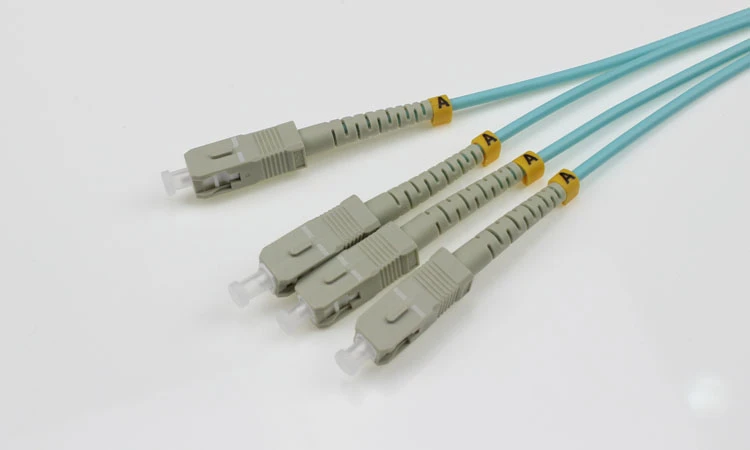

光ファイバーピグテール

光ファイバーピグテールは、最適なパフォーマンスを確保するために適切な取り付けと終端が必要です。インストールと終了の両方のプロセスを段階的に説明し、メンテナンスのヒントもいくつか説明します。--
インストールプロセス
まず光ファイバーケーブルを準備し、ケーブルが清潔で、損傷やねじれがないことを確認します。ファイバーストリッパーを使用してケーブルの外側のジャケットを剥がし、ファイバーのストランドを露出させます。糸くずの出ないワイプとイソプロピル アルコールを使用して、露出した繊維を拭き、汚れや汚染物質を取り除きます。{2}}保護コーティングを剥がしてピグテールを準備し、短い裸のファイバーを残します。ケーブルとピグテールの剥がされた端を位置合わせし、融着接続または機械的コネクタに対して適切に位置合わせされていることを確認します。融着接続またはメカニカル コネクタを使用して、ファイバをしっかりと接続します。スプライスまたは接続ポイントを熱収縮チューブまたはコネクタ ブーツで保護します。光パワーメーターを使用して取り付けられたピグテールをテストし、信号強度を確認します。光ファイバー ピグテールを利用する一般的な用途と産業には、通信、データ センター、医療施設、産業オートメーションなどがあります。スイッチ、ルーター、トランシーバー、パッチパネルなどのさまざまなデバイスを接続するのに不可欠です。
終了プロセス
設置プロセスで説明したのと同様の方法で、光ファイバー ケーブルを準備することから始めます。ケーブルの外側のジャケットを剥がして、ファイバーを露出させます。糸くずの出ないワイプとイソプロピル アルコールを使用してケーブルの両端を掃除し、汚染物質を取り除きます。{2}}コネクタの保護キャップを取り外し、同様に掃除して、コネクタを準備します。各ファイバーをコネクターフェルールの対応するスロットに挿入します。コネクタ本体をしっかりと取り付けて、終端されたファイバの張力を緩和します。コネクタ領域の周囲に余分な接着剤や破片がないか調べて取り除きます。光パワー メーターを使用して終端された各ピグテールをテストし、適切な信号伝送を確認します。光ファイバーピグテールの最適な性能を維持するには、定期的な検査と清掃が必要です。信号の損失や破損の原因となる可能性があるため、過度に曲げたりねじったりしないでください。さらに、ほこりや湿気から保護してください。

ケーブルコネクタを清潔で乾燥した状態に保つ

光ファイバーケーブルを使用する前に、ケーブルのコネクタと、ケーブルが接続されているケーブルまたはポートのコネクタを清掃してください。コネクタは、ほこり、手の油、空気蒸気から凝縮したフィルム残留物、水や溶剤が蒸発した後に残るコーティングによって簡単に汚染されます。湿気もケーブルの終端を腐食させる可能性があるため、ケーブルは乾燥した場所に保管してください。

接続の準備ができるまでダストキャップは付けたままにしてください

ダスト キャップはコネクタからの汚染物質や湿気を防ぎ、損傷から保護します。ダスト キャップを取り外した後、別のケーブルまたはデバイスに接続する前に、フェルールを検査して清掃してください。光ファイバーコネクタ用のクリーニング製品のみを使用してください。

落ち着いて

ファイバーケーブルは非常に耐久性があり、繊細なガラスストランドを保護し、強度を提供するクラッディング、コーティング、およびジャケットで構成されています。それでも、取り扱いを誤ると、ガラス繊維が破損し、信号伝送に影響を与える可能性があります。

障害点のテスト

ケーブルの曲げ半径または耐圧潰性定格を超えると、パフォーマンスに影響を与える可能性があるため、視覚的障害位置検出器 (VFL) を使用して障害点を見つけるか、パワー メーターを使用して信号損失があるかどうかを判断します。

ケーブルのもつれを避ける

光ファイバーケーブルをコイル化し、面ファスナーでコネクタを固定します。圧縮されたケーブルは信号損失を引き起こす可能性があるため、プラスチック結束バンドの使用は避けてください。結束バンドが唯一の解決策である場合は、結束バンドを緩めに締めます。
