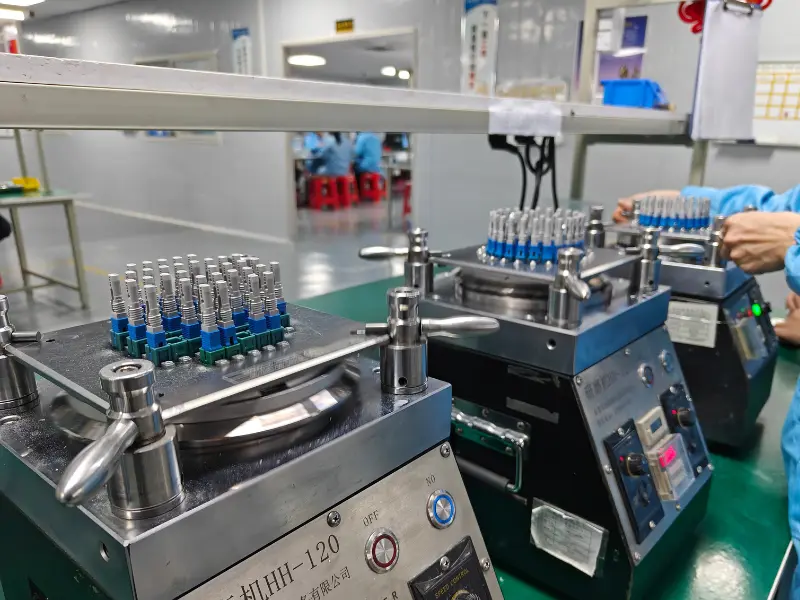

光ファイバーコネクタ

ルーセント コネクタ (LC)

LC コネクタには、1 1/4 mm という最も小さなフェルールがあり、ST コネクタの約半分のサイズです。 サイズが小さいため、端子の小型フォームファクタのカテゴリに分類されます。 これらのコネクタは、マルチモード トランシーバーおよびシングルモード ケーブルに適しています。

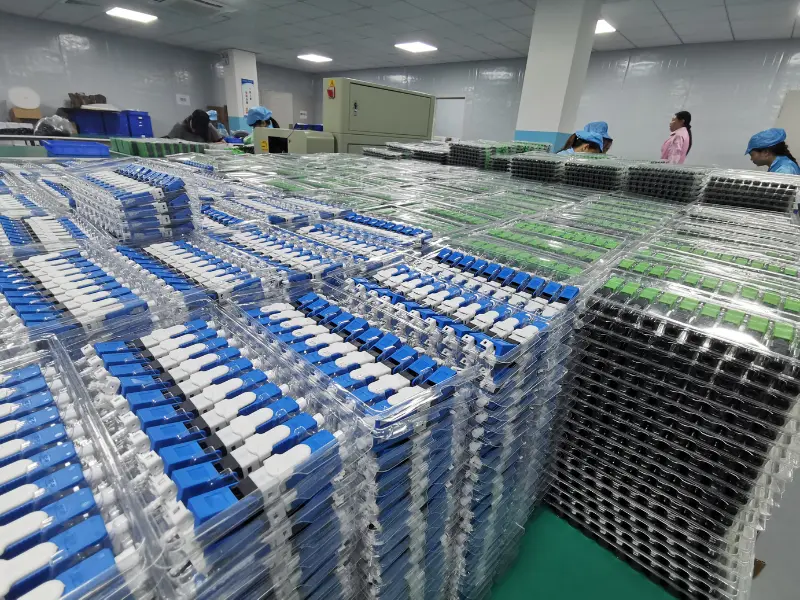

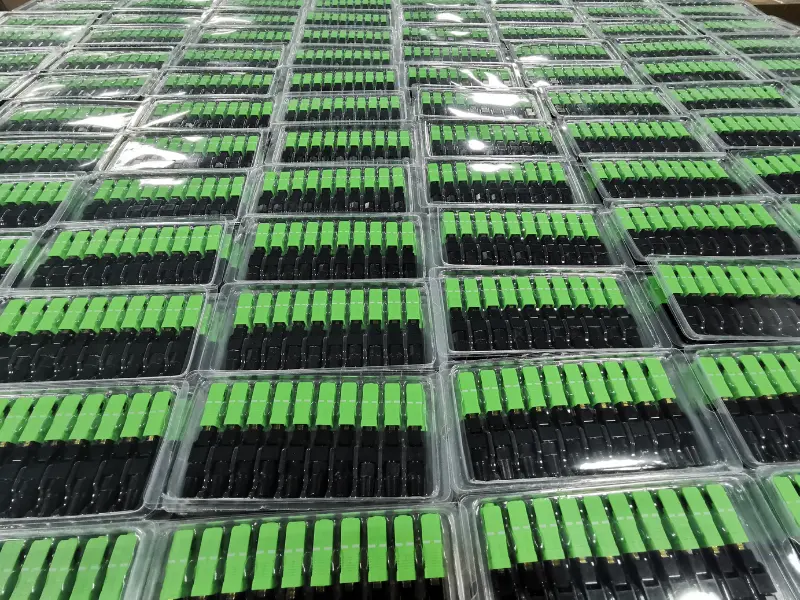

標準コネクタ (SC)

SC コネクタには、所定の位置にきれいに収まる 2 1/2 mm フェルールが付いています。 押したり引いたりする動作を使用してコネクタを固定します。 これらのタイプの終端は高レベルのパフォーマンスを備えており、その導入以来の価格低下とともに、複数のアプリケーションでの絶大な人気に貢献しています。 実際、SC は電気通信とデータ通信の両方において ST に代わるものとして発明されたため、以前は ST コネクタであったアプリケーションの多くが現在では代わりに SC コネクタを使用しています。

STコネクタ

ST コネクタは、ファイバ ケーブル コネクタのタイプの中で最も古いものの 1 つです。 2005 年まで、この AT&T 独自ブランドのコネクタは、最も人気のあるファイバー終端の 1 つとしてランクされていました。 ST コネクタが存在するいくつかの問題を解決するソリューションがこれらのコネクタに取って代わりましたが、依然として人気があります。 現在では、古いものであるためコストが低くなり、予算を重視したプロジェクトに選ばれています。 ST コネクタの設計は、アダプタを介してファイバ間をバヨネット形式で接続する 2 1/2 mm フェルールです。 これらのフェルールはバネ荷重設計を採用しているため、部品が正確に固定されていないと取り付けが困難になる可能性がありますが、キー付きスロットにより接続時のフェルールの位置合わせが容易になります。

フェルールコア(FC)コネクタ

FC コネクタは、LC コネクタと SC コネクタが導入される前は、シングルモード接続で使用するのに最も人気のあるコネクタの 1 つとしてランク付けされていました。 これらはキー付きのねじ込みタイプのフェルールを使用します。 ただし、フェルールをねじ込むプロセスは、スナップイン SC コネクタに比べて余分な時間と労力を必要とします。 ねじ込み式の設計により、誰かがケーブルを引っ張ったり、システムが動きの多い場所に適用されたりした場合でも、接続が中断されることはありません。 ビデオ オーバー ファイバーは、ケーブルを通るデータの絶え間ない流れとコネクタのセキュリティのため、これらのタイプのコネクタの用途の 1 つです。 ST コネクタや SC コネクタと同様に、FC 終端には 2 1/2 mm フェルールが使用されます。 ハイブリッド アダプターを使用すると、誰でもこれらのコネクタ タイプ間のブリッジを作成できます。

多極光 (MPO) コネクタ

MTP は、MPO コネクタの商用ブランドです。 MTP コネクタと MPO コネクタは同じですが、MTP ブランドが高性能アプリケーションに特化した用途を持っているのに対し、MPO はより機械的な状況で動作します。 これら 2 つのコネクタは通常、複数のファイバを備えたリボン ケーブルを接続します。 これらのコネクタには 2 ～ 6 列の 12 または 16 個のファイバがあります。 1 列あたり 12 本のファイバーを備えた MPO コネクタには 2 ～ 6 列があり、最も一般的な数は 2 列です。 1 列あたり 16 本のファイバーを備えたコネクタには 2 列を超えることはありません。 フェルール間の接続では、ピンと穴を使用してファイバーの端を別のケーブルまたは電子デバイスに接続します。 ほとんどの場合、このタイプのコネクタは、マルチモードを使用する高速リンク、または事前に終端処理されたケーブル グループのいずれかに用途があります。

MT-RJコネクタ

現在、MT-RJ コネクタは使用されなくなりました。 ただし、一部のシステムでは修理のためにこれらのコネクタが必要になる場合があります。 MT-RJ は、二重ファイバを備えたマルチモード ケーブルでのみ機能します。 両方のファイバーはフェルールに入り、MPO 終端と同様に、ピンと穴で嵌合側の半分に接続されます。 このタイプのコネクタには、プラグとジャックのバリエーションもいくつか存在します。

コネクタを掃除する

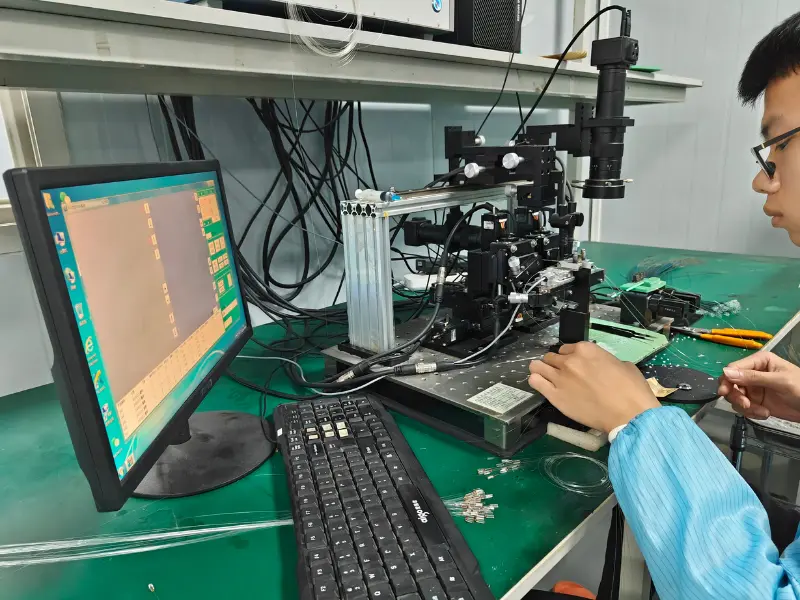

ファイバー ケーブルとコネクタを保守するための最も重要な手順の 1 つは、定期的かつ徹底的に清掃することです。 汚れ、ほこり、油、その他の汚染物質は、光信号の品質と性能に影響を与え、減衰、反射、干渉を引き起こし、さらにはファイバ コアやコネクタ端面に損傷を与える可能性があります。 コネクタをクリーニングするには、コネクタのタイプとサイズに応じて、糸くずの出ないワイプ、クリーニング カセット、または圧縮空気キャニスターを使用する必要があります。 また、清掃の前後にコネクタを顕微鏡またはビデオ プローブで検査し、破片や傷がないことを確認する必要があります。
ケーブルを適切に保管する
ファイバー ケーブルとコネクタを保守するためのもう 1 つの重要な要素は、使用していないときや輸送中にそれらを適切に保管することです。 ケーブルを極端な温度、湿度、太陽光、化学物質、または機械的ストレスにさらさないようにしてください。これらは、ファイバー素材を劣化させ、ひび割れを引き起こしたり、ケーブルを破損させたりする可能性があります。 また、推奨される曲げ半径に従い、よじれ、ねじれ、結び目を避けて、ケーブルを慎重かつ緩めに巻く必要があります。 コネクタへの埃や損傷を防ぐために、ケーブルには明確にラベルを付け、保護キャップ、袋、またはケースを使用する必要があります。

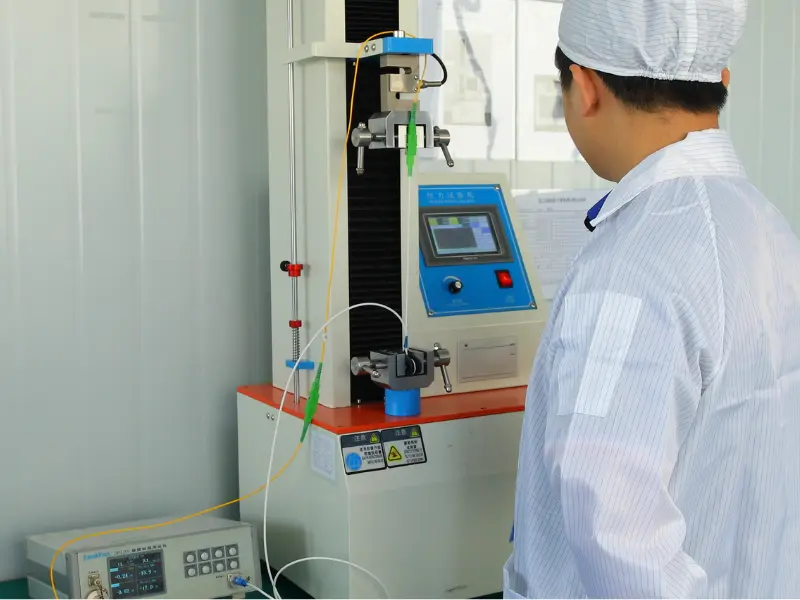

ケーブルを定期的にテストする
ファイバー ケーブルとコネクタが適切に機能し、期待されるパフォーマンスを発揮していることを確認するには、適切なツールと方法を使用して定期的にテストする必要があります。 ケーブルの光パワー、減衰、損失は、パワー メーター、光源、または光時間領域反射率計 (OTDR) を使用して測定する必要があります。 また、光スペクトラム アナライザ (OSA) または光変調アナライザ (OMA) を使用して、光信号の品質と整合性をチェックする必要があります。 テスト結果をシステムの仕様および標準と比較し、問題や異常を特定する必要があります。
必要に応じてケーブルを修理または交換します
場合によっては、最善の努力にもかかわらず、ファイバー ケーブルやコネクタに、クリーニングやテストでは修復できない損傷、摩耗、障害が発生することがあります。 その場合、さらなる問題やダウンタイムを避けるために、できるだけ早くケーブルを修理または交換する必要があります。 破損または切断されたファイバを接続するには、製造元の指示および安全上の注意に従って、融着接続機またはメカニカル スプライスを使用する必要があります。 また、ケーブルの接続または交換には、互換性のある高品質のコネクタ、アダプタ、およびパッチ コードを使用し、異なる種類やグレードのファイバを混合しないようにする必要があります。
スタッフをトレーニングし、ベストプラクティスに従う
最後に、ファイバー ケーブルとコネクタを保守する最も効果的な方法の 1 つは、スタッフをトレーニングし、ファイバー システムの取り扱い、設置、操作に関するベスト プラクティスに従うことです。 光ファイバーの基礎、ファイバーケーブルとコネクターの種類と特性、ファイバーを扱う際の潜在的な危険性とリスク、ファイバーの清掃、保管、テスト、修理、交換の適切な手順と技術についてスタッフを教育する必要があります。コンポーネント。 また、ファイバーの設置、終端、認証に関する業界標準とガイドラインに従い、保守活動と記録を文書化する必要があります。
