Evolux Fiber: 光ファイバー PLC スプリッターの専門メーカー!
Shenzhen Evolux Fiber Co., Ltd は、高品質の光ファイバー製品の研究、開発、製造、販売を専門とする、最先端の光ファイバー ソリューションの大手プロバイダーです。- 2013 年に設立され、中国の深センに本社を置く当社は、光ファイバーの分野で信頼できる名前として浮上しています。当社はイノベーションと信頼性に重点を置き、世界の通信業界の進化する需要に応えるよう努めています。
私たちの利点
多様な製品ポートフォリオ
当社は、シングルモードおよびマルチモードの光ファイバーから、光ファイバー ケーブル、コネクタ、トランシーバー、アダプター、関連アクセサリーなどの特定用途向けの特殊光ファイバーまで、お客様の多様なニーズを満たす包括的な光ファイバー製品を提供しています。{0}{1}
優れた顧客サポート
私たちは、お客様をサポートする準備ができている専門家チームを編成しました。これらは、顧客が適切な光ファイバー ソリューションを選択できるように支援し、実装プロセスをガイドすることで、顧客が包括的な販売前コンサルティングから販売後のサポートや技術支援まで受けられるようにします。-

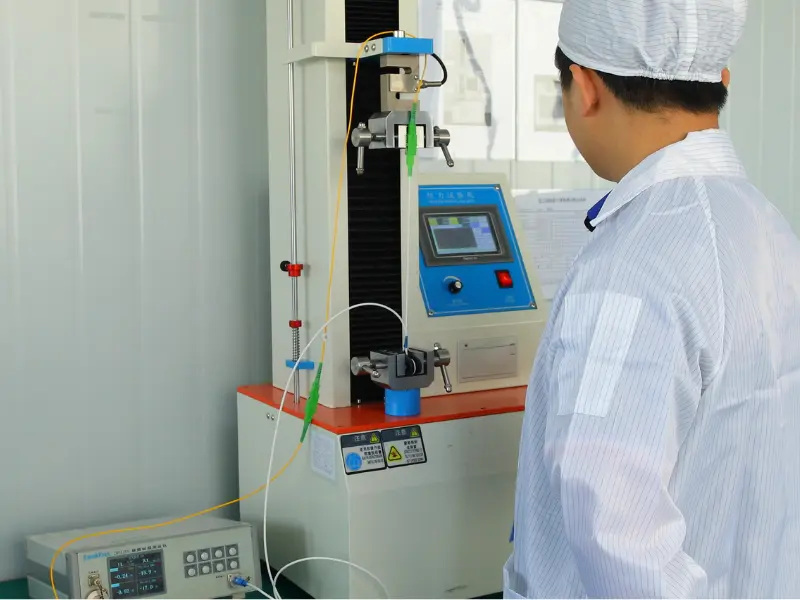

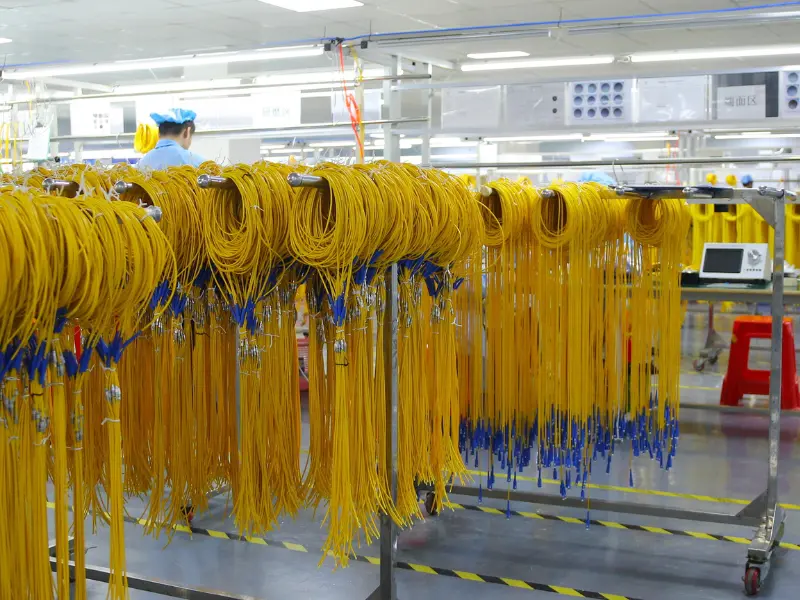

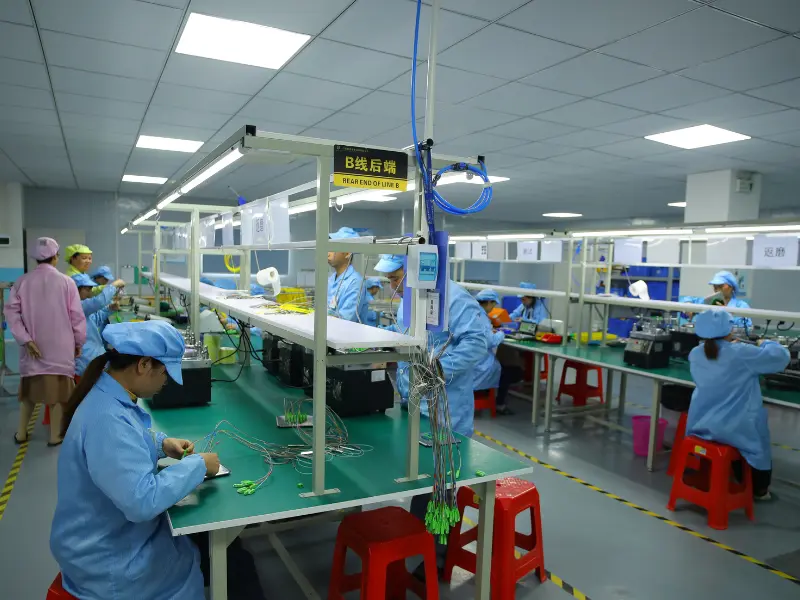

先進的な研究開発施設
最先端の研究開発施設、機器、専門研究所は、光ファイバーの材料、設計、製造プロセスの最先端の研究、実験、テストを行うための理想的な環境を提供します。{{0}{1}{2}
プロフェッショナルなカスタマイズサービス
当社は、お客様が特定のニーズに合わせて光ファイバー製品をカスタマイズできるカスタマイズ オプションを提供しています。ファイバ径、コーティング材質、コネクタ種類など柔軟にカスタマイズ可能です。
光ファイバー PLC スプリッターは、分割比だけで選択されるわけではありません。パッケージ サイズ、コネクタ インターフェイス、ファイバ直径、ケーブル長、および取り付け方法も、ネットワーク アーキテクチャとエンクロージャの設計に適合する必要があります。
EVOLUX Fiber は、通信事業者、ファイバー ネットワーク請負業者、ODN ソリューション プロバイダー、機器メーカー、販売代理店、プライベート ブランド向けに PLC スプリッター ソリューションを提供しています。{0}}
配布用の標準モデルを購入する場合でも、プロジェクト固有の FTTH 導入を準備する場合でも、私たちのチームは、見積もりと本番前に必要な構成の確認をお手伝いします。{0}
01
プロジェクト-の一致した構成
ネットワーク トポロジ、設置エンクロージャ、光予算に応じて、分割比、パッケージ、コネクタ、ファイバ構造、ケーブル長を選択してください。
02
検証可能な光学性能
受入れ要件に従って、挿入損失、損失均一性、リターンロス、偏波依存損失、指向性などの重要なパラメータを確認します。
03
柔軟なカスタマイズ
コネクタ インターフェイス、ケーブル直径、入力および出力の長さ、製品ラベル、顧客の部品番号、パッケージを構成します。
04
安定したリピート調達
承認された構成はサンプル、大量注文、繰り返し購入について記録できるため、異なる生産バッチ間の仕様の違いを減らすのに役立ちます。
光ファイバー PLC スプリッターをカスタマイズする
標準の PLC スプリッタは、ほとんどの FTTH、GPON、および PON アプリケーションをカバーしますが、プロジェクトによっては、特定の分割比、パッケージ サイズ、コネクタ インターフェイス、ケーブル構造、識別方法が必要になる場合があります。
EVOLUX Fiber は、BOM、図面、サンプル、または技術仕様に従って、プロジェクト ベースの PLC スプリッタのカスタマイズを提供します。{0}
スプリット比とポート構成
ネットワーク アーキテクチャと必要な分散ポートの数に応じて、入出力構成を選択します。
利用可能なオプションには次のものがあります。
- 1×2～1×64構成
- 2×N構成
- シングル入力設計またはデュアル入力設計-
- バランスの取れた光パワー分布
- プロジェクト固有の港の手配-
- 技術的評価の対象となる特殊な構成
パッケージの種類
設置スペース、保護要件、ファイバー管理方法に応じてパッケージを選択してください。
利用可能なオプションは次のとおりです。
- 裸のファイバー
- ブロックレスまたはミニチューブ
- ABSモジュール
- LGXカセット
- ラックマウント エンクロージャ-
- カスタムモジュールの構築
コネクタの種類と研磨
アダプタ、機器、既存のネットワーク接続に合わせて入力および出力インターフェイスを構成します。
利用可能なオプションには次のものがあります。
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- 終端されていないファイバー
- 入力側と出力側で異なるコネクタ
ファイバーとケーブルの構造
配線スペース、曲げ要件、機械的保護のニーズに応じて、ファイバーの種類、バッファ直径、ケーブル構造を選択してください。
利用可能なオプションには次のものがあります。
- 250μm裸ファイバ
- 900μm緩衝ファイバー
- 2.0mmケーブル
- 3.0mmケーブル
- G.657A1 曲げ-に鈍感なファイバー
- G.657A2 曲げ-に鈍感なファイバー
- G.652D シングルモード ファイバー-
- 入力ケーブルと出力ケーブルの直径が異なる
ケーブル長とポートの識別
エンクロージャの寸法とファイバ配線レイアウトに従って、入力および出力ケーブルの長さを指定します。
識別オプションには次のものが含まれます。
- カスタマイズされた入力および出力の長さ
- 番号付き出力ファイバー
- 色分けされた繊維-
- ポートラベル
- 入力タグと出力タグ
- シリアル番号
- バッチ情報
- お客様の部品番号
OEM のラベル付けとパッケージング
流通、プロジェクト供給、プライベート ラベル プログラム向けに製品の識別とパッケージをカスタマイズします。{0}}
利用可能なオプションには次のものがあります。
- 中立的な製品ラベル
- お客様のロゴ
- カスタマイズされたモデル番号
- お客様の部品番号
- バーコードラベル
- 個包装
- バルク包装
- お客様のパッケージアートワーク
- カスタマイズされたカートンマーク
- プロジェクト固有のパッキングリスト-

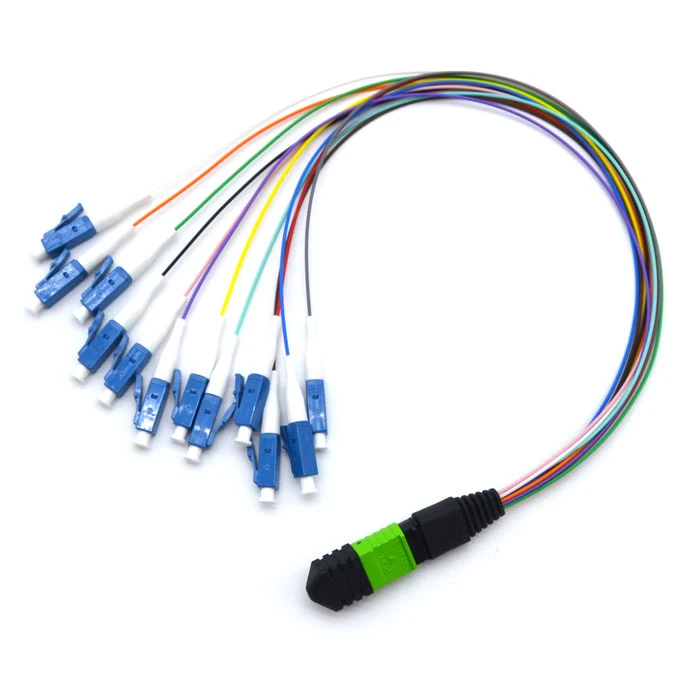

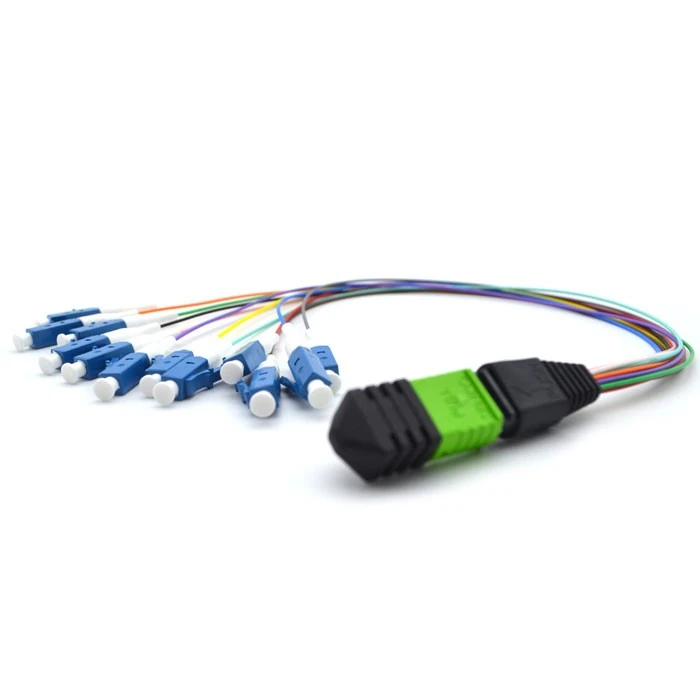

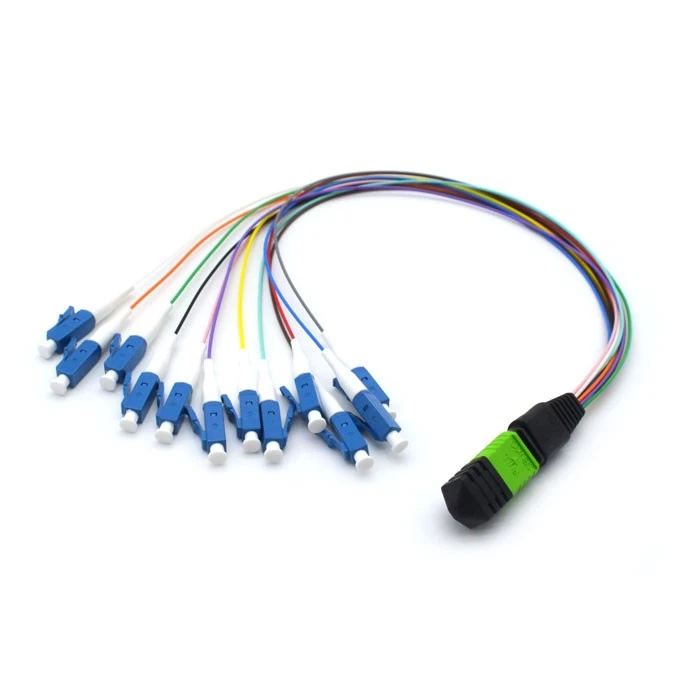

光ファイバーコネクタは、光ファイバーを接続し、光信号の効率的な伝送を容易にするために使用されるデバイスです。光ファイバコネクタを使用すると、融着接続に比べて迅速な接続と取り外しが可能です。 SC、LC、ST、MTP などのさまざまなタイプがあり、それぞれ特定の用途に合わせて設計されています。
PLC 光ファイバ スプリッタは、使用する PLC スプリッタ チップによって分類できます。つまり、1x4 スプリッタ、1x8 スプリッタ、1x16 スプリッタ、2x32 スプリッタ、2x64 PLC スプリッタなどの 1xN および 2xN PLC スプリッタがあります。ユーザーは、加入者の状態やケーブルの長さに応じて、異なる入力番号と出力番号を選択できます。さらに、PLC スプリッタは、端子箱に使用する必要がある小型 PLC スプリッタから、ラックに設置できる大型のラックマウント型 PLC スプリッタなど、さまざまなシナリオでの顧客のニーズを満たすために、さまざまなパッケージに基づいて分類することもできます。市場には、ベア ファイバ光スプリッタ、ブロックレス ファイバ スプリッタ、ABS スプリッタ、LGX スプリッタ、およびラック マウント スプリッタの 5 種類の PLC スプリッタがあります。
裸光ファイバー光スプリッター
裸ファイバ スプリッタには裸ファイバの端にコネクタがないため、キャリング ケースとデバイスに完全な保護が必要です。コンパクトなサイズなので、フォーマルなスプライスボックスやスプライスボックスに簡単に配置できます。ベアファイバースプリッターは占有スペースを最小限に抑え、同時に設置コストを削減します。 FTTH、PON、LAN、CATV、試験装置などによく使われています。
ブロックレスファイバースプリッター
ブロックレス PLC スプリッターの外観はベア ファイバー スプリッターと似ています。ただし、よりコンパクトなステンレス鋼チューブ パッケージを備えているため、より強力なファイバー保護を提供できます。ブロックレス PLC スプリッターは、設置時に光ファイバーの融着を必要とせず、主に配電ボックスやネットワーク キャビネット上のさまざまな接続に使用されます。

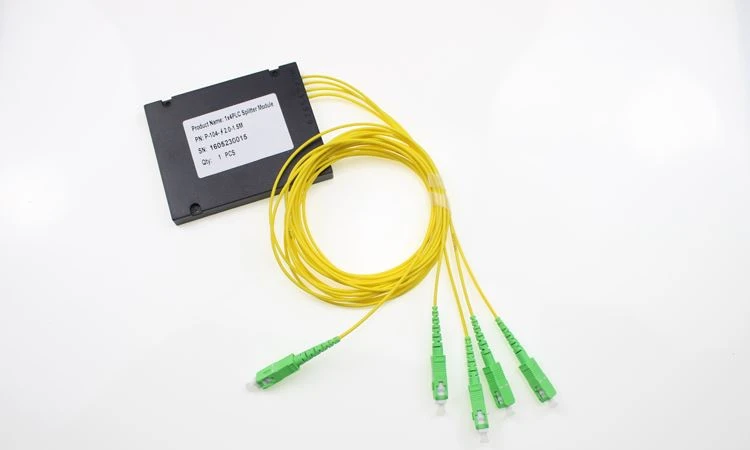

ABS モジュール ファイバー スプリッター
ABS スプリッターにはプラスチック ABS ケースが付いており、内部の光コンポーネントとケーブルを適切に保護します。 ABS スプリッターはシンプルかつコンパクトで、さまざまな設置環境や要件に適応できます。 PON、FTTH、FTTX、GOPN ネットワークの屋外ファイバー配電ボックスで広く使用されています。
LGX カセットファイバースプリッター
LGX PLC スプリッターには、頑丈な金属製のボックスが装備されています。単独で使用することも、導入時にアーカイブ スプライシングや熟練した担当者を必要とせずに、標準の光ファイバー パッチ パネルや光ファイバー シャーシに簡単に取り付けることもできます。標準の LGX 金属ボックス エンクロージャは、ネットワークへの統合に対するプラグアンドプレイ アプローチを提供し、設置時のリスクを排除します。--
ラック-マウント スプリッター
市販のスプリッターには 1U と 2U の 2 つのラックマウント サイズがありますが、1U ラックマウント スプリッターがより一般的に使用されています。- PLCスプリッターはラックユニットに搭載されており、優れた光学性能と便利なネットワーク設置を実現します。ラックマウント スプリッタは、EPON、GPON、FTTX、FTTH などで広く使用されており、高密度ケーブル環境に理想的なソリューションを提供します。-
光ファイバー PLC スプリッターの利点
費用対効果-
光ファイバ スプリッタは、単一のファイバを複数のパスに分割できるため、複数のファイバが不要になります。これにより、複数の加入者またはデバイスにサービスを提供するために必要なファイバーが少なくなるため、ネットワークの展開とメンテナンスのコストが大幅に削減されます。
柔軟性と拡張性
スプリッターは、ネットワーク設計に柔軟性と拡張性を提供します。ネットワーク要件に応じて簡単に追加または削除できるため、シームレスなネットワークの拡張や再構成が可能になります。この柔軟性により、ネットワーク管理者はインフラストラクチャを大規模に変更することなく、変化するニーズに適応できます。
最小限の信号損失
-高品質の光ファイバー スプリッターは挿入損失と反射損失が低く、効率的な信号分配が保証されます。信号損失が最小限に抑えられるため、信号品質を損なうことなく長距離でも信頼性の高い伝送が可能になります。これは、高いデータ レートと低い遅延を必要とするアプリケーションにとって特に重要です。
光ファイバーPLCスプリッターの応用
データセンター
PLC ファイバー スプリッターは、高速データを多数のサーバーやストレージ デバイスに配信するためにデータセンター ネットワークで頻繁に使用されます。これにより、データセンターは大量のデータ トラフィックを効率的に処理できるようになり、迅速かつシームレスなデータ転送が可能になります。
光アクセスネットワーク
PLC ファイバー スプリッターは、多数のクライアントに高速インターネット接続を提供するために、光アクセス ネットワークで頻繁に使用されます。{0}これらはエンドユーザーに高速で信頼性の高い接続を提供し、FTTH (Fiber to the Home) および FTTB (Fiber to the Building) アプリケーション、PON ネットワークの PLC スプリッタに最適です。-
パッシブ光ネットワーク (PON)
PLC スプリッタは、多数の消費者を 1 本の光ファイバーに接続する光ネットワークであるパッシブ光ネットワーク (PON) の重要なコンポーネントです。 PLC スプリッターによる光信号のさまざまな経路への分離により、各顧客は独自の専用接続を利用できます。
医療機器
さまざまなカメラからの光信号を 1 台のモニターに分配するために、PLC ファイバー スプリッターは内視鏡などの医療機器でも使用されます。このため、医療専門家はさまざまな視点から写真を閲覧し、患者の体の内部構造をより深く理解することができます。
光ファイバーPLCスプリッターの一般的なテクニカル指標
挿入損失
スプリッタの挿入損失は、入力光の損失に対する出力ごとの dB 数を指します。
追加の損失
追加損失は、すべての出力ポートの光パワーの合計と、入力における光パワーの損失に対する dB 数として定義されます。
分光光度比
分光光度比は、光スプリッタの各出力ポートの出力パワー比として定義され、システム アプリケーションでは、分光光度計の比は、適切な分光光度比 (平均分布を除く) を決定するために実際のシステム光ノードが必要とする光パワーの量に実際に基づいており、分光光度計の分光光度比は透過光の波長に関連しています。
孤立度
分離とは、光分割器の 1 つの光路が他の光路の光信号を分離する能力を指します。
光ファイバー PLC スプリッターのコンポーネント
入力ポートと出力ポート
入力ポートは、入力光信号が通常 1 本の光ファイバー ケーブルを通じてスプリッターに入力される場所です。入力ポートの数は、スプリッターのタイプと構成によって異なります。出力ポートは、分割された光信号がスプリッターから出て、受信者または他のネットワーク デバイスに接続される場所です。出力ポートの数は変化する可能性があり、信号が分割されるパスの数が決まります。
カプラーとディバイダー
カプラとディバイダは、光信号を分割する際に重要な役割を果たします。これらは、入力信号を複数の出力パスに分割するように設計されています。カプラは、出力ポート間で信号を均等に分配し、各パスが信号の電力の一部を確実に受け取るようにする役割を果たします。一方、ディバイダーは信号を個別のパスに分離し、複数の受信者への同時送信を可能にします。
ファイバーアレイと導波路
ファイバ アレイは、スプリッタ内に分割領域を形成するために整列および融着された個々のファイバのアレイです。これらは、光信号を分割するための物理的なフレームワークを提供します。一方、導波路は、スプリッター内で光信号をガイドおよび方向付ける構造です。平面光波回路 (PLC) スプリッターの場合、導波路はシリカまたはシリコン基板上にエッチングされ、光信号の正確な制御と分配が可能になります。
保護ケース
光ファイバースプリッターは保護ケースに収容されており、繊細なコンポーネントを外部環境要因から保護します。これらのケーシングは通常、金属やプラスチックなどの耐久性のある材料で作られており、機械的保護を提供するだけでなく、内部コンポーネントの位置合わせと安定性を維持します。保護ケースはファイバー接続の管理にも役立ち、信頼性の高い安全な操作を保証します。
光ファイバー スプリッターを製造するには、全部で 5 つのステップがあります。各ステップでは、環境、温度、組み立てや設備の詳細な精度など、さまざまなパラメータの厳密な制御と管理が必要です。
コンポーネントの準備
一般に、3 つのコンポーネントが必要です。 PLC回路チップは一枚のガラスウェハに埋め込まれており、ガラスウェハの両端は高精度の平坦面と高純度を確保するために研磨されています。次に、v- 溝をガラス基板上に研磨します。単一のファイバーまたは複数のリボンファイバーがガラス基板上に組み立てられます。次に、このアセンブリは研磨されます。
位置合わせ
3 つのコンポーネントを準備した後、これらをアライナー ステージにセットします。入力および出力ファイバー アレイは、PLC チップと位置合わせするためにゴニオメーター ステージ上に設定されます。ファイバ アレイとチップ間の物理的な位置合わせは、ファイバ アレイからの連続的な出力レベルを通じて監視されます。
治す
次に、アセンブリは UV (紫外線) チャンバーに配置され、制御された温度で完全に硬化されます。
包装
裸のスプリッターは位置合わせされて金属ハウジングに組み込まれ、アセンブリの両端にファイバー ブーツが取り付けられます。そして、最終製品の状態を確認するために温度サイクルテストが必要です。
光学試験
テストに関しては、製造されたスプリッタの品質を保証するために、挿入損失、均一性、偏波依存損失 (PDL) などの 3 つの重要なパラメータがスプリッタに対して実行されます。
光ファイバー PLC スプリッターを選択する前に考慮すべき要素
ネットワークのサイズと種類
スプリッタを導入するネットワークのサイズとタイプを考慮してください。大規模なネットワークでは、スケーラビリティ、より広い帯域幅、より高い分割比により、平面光波回路 (PLC) スプリッタが好まれることがよくあります。小規模なネットワークでは、分割比が低いほどコスト効率が高い FBT (Fused Biconical Tapered) スプリッタのメリットが得られる可能性があります。-
性能とコストの比較
FBT と PLC スプリッターのパフォーマンスとコストの側面を考慮してください。 FBT スプリッタは通常、ネットワークが小規模で分割率が低い場合にコスト効率が高くなります。{1} PLC スプリッタは、比較的高価ではありますが、より優れたパフォーマンス、より広い帯域幅、より高い分割比を提供するため、ほとんどの光ファイバ ネットワークや、より大きな信号配信容量を必要とするアプリケーションに適しています。
品質と信頼性
品質と信頼性で知られる信頼できるメーカーの光スプリッターを選択してください。これにより、スプリッターが業界標準を満たし、長期にわたり一貫したパフォーマンスを提供することが保証されます。選択する際は、耐久性、環境安定性、長期信頼性などの要素を考慮してください。-
スプリッターの構成
必要な出力ポートの数に基づいて、適切なスプリッター構成を決定します。一般的な構成には、入力ポートと出力ポートの数を表す 1×2、1×4、1×8 などが含まれます。現在および将来のネットワーク要件を評価して、最適なスプリッター構成を選択します。
信号要件
ネットワークの信号要件を評価します。アプリケーションが高いデータ レート、低い遅延、最小限の信号損失を要求する場合は、挿入損失が低く、リターン ロスが高いスプリッタを選択してください。一般に、PLC スプリッタは、FBT スプリッタと比較して、挿入損失と反射損失の点で優れたパフォーマンスを提供します。
波長の互換性
ネットワークで使用される光信号とスプリッタの波長の互換性を考慮してください。選択したスプリッターがアプリケーションに必要な特定の波長をサポートしていることを確認してください。一部のスプリッタは波長に依存する場合があり、適切なタイプを選択することで互換性と最適なパフォーマンスが確保されます。-
光ファイバー PLC スプリッターに関する究極の FAQ ガイド
Q: 光ファイバーケーブル用のスプリッターはありますか?
Q: PLC スプリッターと FBT スプリッターの違いは何ですか?
Q: 光ファイバーカプラーとスプリッターの違いは何ですか?
Q: ファイバー スプリッターはどのように機能しますか?
Q: ファイバーにおける PLC とは何を意味しますか?
Q: 光ファイバースプリッターはどのように作られるのですか?
Q: PLC スプリッタにはどのような種類がありますか?
Q: PLC スプリッターの比率はどのくらいですか?
Q: 光ファイバー PLC スプリッターとは何ですか?
Q: PLC スプリッタは PON ネットワークでどのように動作しますか?
Q: 光ファイバー PLC スプリッターの応用シーンは何ですか?
Q: 光スプリッタとは何ですか?また、光ファイバ スプリッタは光ファイバ ネットワーク内でどのように機能しますか?
Q: 光ファイバー スプリッターはパッシブ光ネットワーク (PON) でどのように機能しますか?
Q: 光ファイバースプリッターの機能に関係する主要なコンポーネントは何ですか?
Q: PON システムに光ファイバ スプリッタを適用するにはどうすればよいですか?
Q: 光ファイバー PLC スプリッターの最大分割比はどれくらいですか?
Q: 光ファイバー PLC スプリッターの挿入損失はどれくらいですか?
Q: 光ファイバー PLC スプリッターの波長範囲は何ですか?
Q: 光ファイバー PLC スプリッターの一般的な動作温度範囲はどれくらいですか?
Q: 光ファイバー PLC スプリッターはどのように清掃しますか?
中国の大手光ファイバ PLC スプリッタ メーカーおよびサプライヤーの 1 つとして、当社の工場から在庫のある光ファイバ PLC スプリッタを購入することを心から歓迎します。すべてのカスタマイズされた製品は高品質かつ低価格です。価格表と無料サンプルについては、今すぐお問い合わせください。
