Evolux Fiber: 光ファイバーパッチコードの専門メーカー!
Shenzhen Evolux Fiber Co., Ltd は、高品質の光ファイバー製品の研究、開発、製造、販売に特化した、最先端の光ファイバー ソリューションの大手プロバイダーです。 2013 年に設立され、中国の深センに本社を置く当社は、光ファイバーの分野で信頼できる名前として浮上しています。 当社はイノベーションと信頼性に重点を置き、世界の通信業界の進化する需要に応えるよう努めています。
私たちの利点
多様な製品ポートフォリオ
シングルモード光ファイバ、マルチモード光ファイバから、特定用途向けの特殊光ファイバに至るまで、光ファイバケーブル、コネクタ、トランシーバ、アダプタ、関連アクセサリなど、お客様の多様なニーズにお応えする光ファイバ製品を総合的に提供しています。 。
優れた顧客サポート
私たちは、お客様をサポートする準備ができている専門家チームを編成しました。 これらは、顧客が適切な光ファイバー ソリューションを選択するのを支援し、導入プロセスをガイドすることで、顧客が販売前の包括的なコンサルティングから販売後のサポートおよび技術支援を享受できるようにします。

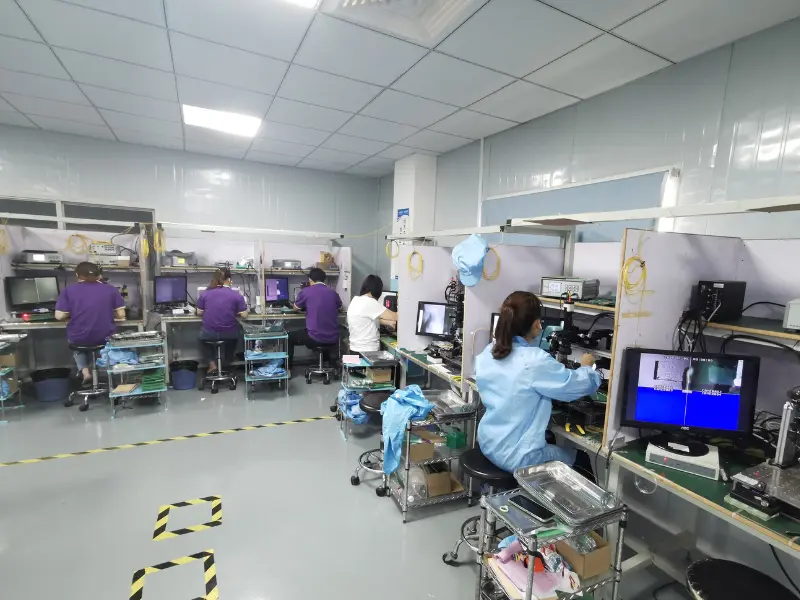

先進的な研究開発施設

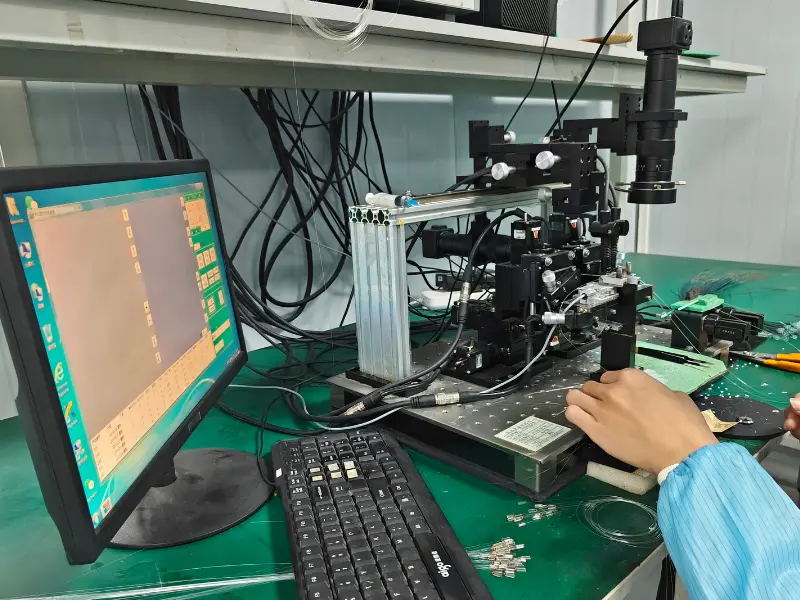

最先端の研究開発施設、機器、専門研究所は、光ファイバー材料、設計、製造プロセスの最先端の研究、実験、テストを実施するための理想的な環境を提供します。
プロフェッショナルなカスタマイズサービス
当社は、お客様が特定のニーズに合わせて光ファイバー製品をカスタマイズできるカスタマイズ オプションを提供しています。 ファイバ径、コーティング材質、コネクタ種類など柔軟にカスタマイズ可能です。
光ファイバ パッチ コードは、通信機器に迅速かつ便利に接続できるコネクタが各端に取り付けられた光ファイバ ケーブルです。 これは、相互接続スタイルのケーブル配線として知られています。
さまざまな仕様と規格に基づいて、一般的なファイバ パッチ コードは、ファイバ ケーブル モード、伝送モード、ジャケット タイプ、コネクタ タイプ、および研磨タイプの観点から分類できます。
ファイバーケーブルモード: シングルモードまたはマルチモード
ファイバーパッチケーブルのモードは、ファイバー内で光ビームがどのように伝わるかを示します。 ファイバー ケーブル モードには、シングル モードとマルチモードの 2 つがあります。 シングルモードファイバーパッチリードは、8-10 ミクロンという非常に細い直径で 1 つのモードの光のみをその長さに沿って通過させるため、より低い減衰ではるかに高速で信号を伝送できます。 マルチモード ファイバー パッチ コードのコアはより大きく、通常は 50 または 62.5 ミクロンであるため、複数の光モードの伝送が可能になります。 異なる伝送速度または距離をサポートする 5 種類があります: 62.5- ミクロン OM1、50- ミクロン OM2、50- ミクロン OM3、50- ミクロン OM4、および {{13 }}micron OM5。標準ジャケットの色で区別できます。 複数の光路がケーブルを伝わるため、マルチモード ファイバー ジャンパーが到達できる距離は通常短いです。 建物またはキャンパス内の短距離伝送には、マルチモード ファイバー パッチ コードが最適なタイプです。
ファイバーストランドの数: シンプレックスまたはデュプレックス
ファイバーの素線の数に応じて、単信ファイバーパッチコードと二重ファイバーパッチコードがあります。 シンプレックス ファイバー パッチ コードには、両端に 1 つのシンプレックス コネクタが付いた 1 本のファイバー ストランドが含まれています。 一方、二重ファイバ パッチ コードは、1 つの二重コネクタ (または 2 つの単信コネクタとみなされる) を備えた 2 本のガラスまたはプラスチックのストランドで構成されます。
ジャケットのタイプ: PVC または LSZH
PVC および LSZH は、ファイバー パッチ コードの一般的なジャケット素材を表すために使用されます。 PVC ジャケットで覆われたファイバーパッチケーブルは、通常の設置温度で柔軟性があります。 PVC パッチ コードと比較すると、LSZH パッチ コードは剛性が高く、柔軟性に劣りますが、難燃性化合物が含まれているため、燃えても有毒なフュームが発生しません。 PVC 光ファイバ パッチ コードは、通常、配線センターからの水平配線などの屋内用途に使用されます。 LSZH ケーブルは、地下鉄やトンネルなど、換気の悪い公共の場で使用されたり、すぐに外に出るのが難しい部屋にも使用されます。
コネクタのタイプ: LC、SC、ST またはその他
ファイバーパッチケーブルには、LC、SC、ST、MTP、MPO などの多くのコネクタ タイプが使用されています。 コネクタの種類が異なると、異なるインターフェイスに接続できるため、初めて使用するデバイスのインターフェイスの種類を確認することをお勧めします。 両側のコネクタが同一であるかどうかを基準に分けると、同一コネクタ型ファイバパッチコードとハイブリッドファイバパッチコードに分けることができます。 両端に同じタイプのコネクタを持つファイバ パッチ コードには、LC から LC へのファイバ パッチ コード、SC から SC へのファイバ パッチ コードなどがあります。一方、ハイブリッド ファイバ パッチ コードには、ファイバ パッチ コード LC から SC のように、両端に異なるコネクタがあります。 両側のデバイスのポート タイプが同じ場合は、同じコネクタ タイプのファイバ パッチ コードを選択するか、ハイブリッド パッチ コードを選択する必要があります。
研磨タイプ: PC、UPC、または APC
光ファイバーコネクタは、後方反射を最小限に抑えるためにさまざまな形状に設計および研磨されており、これはシングルモードアプリケーションで特に重要です。 このコネクタの研磨タイプに応じて、PC、UPC、および APC ファイバー パッチ コードがあります。 現在ではPCポリッシュタイプからUPCタイプに取って代わられています。 UPC と APC のどちらを選択するかは、実際のアプリケーションによって異なります。 APC は UPC よりも挿入損失が少ないため、APC ファイバ パッチ ケーブルは、FTTx、パッシブ光ネットワーク (PON)、波長分割多重 (WDM) などの高帯域幅アプリケーションや長距離リンクに適しています。 一方、UPC ファイバー パッチ コードは、デジタル TV や電話など、挿入損失の影響を受けにくい光システムに適用されます。
ファイバーパッチコードの利点
より大きな帯域幅
光ファイバー ケーブルは信号伝送に広範な帯域幅を提供し、同じ直径の銅線ケーブルよりもはるかに多くのデータを伝送できます。 この点での能力の比較には、伝送メディアの帯域幅と距離の積 (BDP) が使用され、同じ帯域幅のデータを送信する場合、BDP が高いメディアほど伝送距離が長くなります。 BDP が高いほど、ネイティブ信号とまったく同じ品質で表示しながら、非圧縮ビデオをより高速に、より長距離に配信できます。 たとえば、マルチモード ファイバーの標準 BDP は 500 MHz/km です。これは、500- メートルのマルチモード ファイバー ケーブルが 1 GHz を伝送できることを意味します。 シングルモード ファイバーの BDP は、マルチモード ファイバーよりもはるかに高く、ツイスト ペア銅ケーブルよりも高く、標準の HDMI ケーブルよりも高くなります。
より長い距離、より速い速度
光子と電子の観点から見ると、光ファイバー ケーブル内の光は光の速度の約 3 分の 2 で伝わりますが、銅ケーブル内の電子はその速度の 1% にやっと達します。 この計り知れない速度の利点は、潜在的な距離に大きな影響を与えます。 銅線ケーブルはほとんどが 100- メートルの標準距離に制限されていますが、光ファイバー ケーブルは、細い直径で非常に長い距離にわたって大帯域幅のコンテンツを延長できます。 たとえば、マルチモード ファイバーは 4K HDMI 信号の場合、この距離を 3 倍にすることができ、ケーブルの種類、波長、およびネットワークの残りの部分に応じて、シングルモード ファイバーは同じ信号を最大 10 km まで延長できます。
より高い抵抗
銅ベースの伝送方式とは異なり、光ファイバー ケーブルには金属部品が含まれていません。 その結果、電磁干渉 (EMI) や無線周波数干渉 (RFI) の影響を受けません。 さらに、光ファイバー ケーブルは、銅ケーブルでの伝送を妨げる可能性がある温度と湿度レベルの極端な変化の影響を受けません。
安全
光ファイバーケーブルは電気信号を通さないため、送信されているデータ信号を遠隔から検出することは不可能であり、物理的なアクセスの試みは監視によって検出可能です。 このセキュリティにより、ファイバーは政府や銀行などの業界にとって最適な伝送方法となっています。 安全性の観点からは、光ファイバー ケーブルは化学工場や石油精製所などの火花の危険な環境でもリスクがありません。
光ファイバーパッチコードの応用
光ファイバーパッチコードは、光ファイバーを介して長距離にデータを送信するために使用される電気通信における重要なコンポーネントです。 これは本質的に両端にコネクタが付いたケーブルで、ルーター、スイッチ、サーバーなどの光デバイスを接続するために設計されています。 光ファイバー パッチ コードの主な目的は、高速でデータを送信する信頼性の高い効率的な手段を提供することです。 光ファイバー技術は、電気信号の代わりに光信号を利用することにより、より高速かつ安全なデータ伝送を可能にします。 これは、大量のデータを迅速かつ正確に転送する必要がある電気通信では特に重要です。 光ファイバーパッチコードは、インターネット接続、電話ネットワーク、ケーブルテレビ、データセンターなどのさまざまな電気通信アプリケーションに不可欠です。 これらは、高速インターネット接続を確立し、音声、ビデオ、およびデータ信号の送信を容易にするために、住宅および商業環境の両方で一般的に使用されています。 近年、より高速でより信頼性の高いデータ伝送に対するニーズの高まりにより、光ファイバーパッチコードの需要が大幅に増加しています。 クラウド コンピューティング、ストリーミング サービス、モノのインターネット (IoT) などのテクノロジーの出現により、より高い帯域幅とより低い遅延に対する需要がますます高まっています。 光ファイバーパッチコードは、効率的なデータ伝送に必要なインフラストラクチャを提供することで、これらの需要を満たす上で重要な役割を果たします。 さらに、光ファイバーパッチコードは、5G ネットワークやスマートシティなどの新興テクノロジーでも使用されています。 これらのテクノロジーには堅牢で大容量の通信システムが必要ですが、これは光ファイバーのパッチ コードを使用することで実現できます。
光ファイバー パッチ コードは、ネットワーク目的、特にローカル エリア ネットワーク (LAN) 内のデバイスを接続するために使用されます。 これは、データ、音声、ビデオ信号を長距離、高速で伝送するために不可欠なコンポーネントです。 光ファイバーパッチコードは、保護シースに包まれた薄くて柔軟なガラスまたはプラスチックファイバーの束で構成されています。 これらのファイバーは光信号を使用してデータを送信できるため、従来の銅ケーブルと比較してより高速で信頼性の高いデータ転送が可能になります。 パッチコードは、コンピュータ、スイッチ、ルーター、サーバーなどのデバイス間のブリッジとして機能し、シームレスな通信とデータ交換を可能にします。 LAN 環境では、ネットワーク スイッチをコンピュータ、プリンタ、IP 電話などのエンド デバイスに接続するために光ファイバ パッチ コードが一般的に使用されます。 直接的で安全な接続を提供し、信号損失と干渉を最小限に抑えます。 高速インターネットに対する需要の高まりと接続デバイスの数の増加に伴い、光ファイバーのパッチコードは堅牢で効率的なネットワーク インフラストラクチャを維持するために不可欠なものとなっています。 さらに、光ファイバー技術には、従来の銅線ケーブルに比べていくつかの利点があります。 帯域幅容量がはるかに大きいため、より高速なデータ転送速度が可能になり、帯域幅を大量に消費するアプリケーションの要求をサポートできます。 光ファイバーパッチコードは電磁干渉の影響を受けにくいため、電気ノイズの多い場所や電源ケーブルに近接した場所での使用に最適です。
光ファイバーパッチコードは、光ファイバーネットワーク内の 2 つのデバイスまたはコンポーネントを接続するために使用されるケーブルです。 主に、音声、ビデオ、デジタル情報などのデータを長距離にわたって高速に送信するために使用されます。 医療画像の文脈では、光ファイバーのパッチコードは、内視鏡検査やその他の医療処置で画像を送信する際に重要な役割を果たします。
正確な診断と治療計画に役立つ高品質、高解像度の画像を提供します。 光ファイバーパッチコードの高速伝送機能により、遅延と画質の低下が最小限に抑えられ、医師は処置中にリアルタイムで意思決定を行うことができます。 さらに、光ファイバーパッチコードは、医療画像処理において従来の銅線ケーブルに比べていくつかの利点をもたらします。 電磁干渉の影響を受けません。これは、さまざまな電子機器が存在する医療環境では特に重要です。
ジャケット
ジャケットは光ファイバーケーブルの外側を覆うものです。 保護を提供しますが、主な目的は強度を提供することではありません。 基本的に、ジャケットはすべてのコンポーネント、つまりアラミド強度部材と光ファイバーを取り囲む緩衝ファイバーをまとめて保持します。
アラミド強度部材
アラミド糸は強力で耐熱性のある繊維です。 光ファイバーケーブルアセンブリでは、アラミド強度部材がコネクタからケーブル全体にわたる引張強度を提供します。 たとえば、製造プロセス中にケーブルをコネクタに引っ張るときに、アラミドの強度部材がケーブルとガラス光ファイバーの破損を防止します。
ファイバー上のバッファーコーティング
ガラス光ファイバーは、損傷に対する保護 (緩衝) コーティングを施して製造されています。 パッチコードの用途に応じて、緩衝コーティングには、高温耐性や耐火性などを提供するさまざまな材料を使用できます。 また、緩衝材は、アクリレートでコーティングされたファイバがジャケット内に押し出されるときに保護するだけでなく、接続またはコネクタ接続の前に、そのアクリレートでコーティングされたファイバの「シール」としても機能します。
光ファイバー
ガラスまたはプラスチックから製造される光ファイバーは、光を運ぶコアとコア内に光を閉じ込めるクラッドで構成される光導波路です。 光ファイバー通信システムは、シングルモード タイプまたはマルチモード タイプのいずれかを使用します。
光ファイバーパッチコードを選択する前に考慮すべき要素
ステップ 1: 必要なコネクタのタイプを決定する
どのコネクタが必要かを判断するには、接続するデバイスのポートを調べ、どのアプリケーションがそのコードを利用するかを知る必要があります。 光ファイバーパッチコードには、さまざまなデバイスに接続するためのさまざまなコネクタが付属しています。
次に決定する必要があるのは、どのファイバー パッチ ケーブル モードがアプリケーションに最適であるかということです。 使用可能な 2 つのモードは、シングルモードまたはマルチモードです。
●シングルモード光ファイバーパッチケーブル
シングルモード光ファイバ ケーブルはマルチモードよりも大幅に高速であるため、長距離データ伝送にはシングルモード光ファイバ パッチ ケーブルを使用することをお勧めします。 シングルモードは一度に 1 つの光ビームのみを伝送するため、レーザーは 1310-1550 nm の波長で動作できます。
●マルチモード光ファイバーパッチケーブル
建物内やローカル ネットワーク内の A/V アプリケーションなど、距離が短いアプリケーションにはマルチモード光ファイバーが必要になります。 光ファイバーケーブルの最大長は約 400 ～ 550 メートルです。 ただし、マルチモード ケーブルは複数の光源を伝送できるため、短距離では非常に効率的です。
ステップ 3: シンプレックスまたはデュプレックスのファイバー ストランドを決定する
光ファイバーのパッチ コードには、単信と二重という 2 種類のストランドがあります。
● シンプレックス
単信ケーブルには、ケーブルの両端に 1 つのファイバー コネクタがあります。 一方の端は送信機、もう一方の端は受信機であり、これらは可逆的ではありません。 これは、双方向 (BIDI) 光ファイバー トランシーバーに一般的に使用されます。 シンプレックス ケーブルは安価であり、より高速で送信できます。
● 両面印刷
二重ストランドを使用すると、2 つのファイバー コネクタをデュアル ファイバー コネクタで並べて接続できます。 一方のストランドは一方向に送信し、もう一方のストランドは逆方向に送信します。 これは、双方向データを同時に送信できるため、シンプレックスに比べて大きな利点です。 ただし、二重化の欠点は、接続できるデバイスが 2 台のみであり、デバイスを追加するには追加のコネクタが必要になることです。
ステップ 4: 希望のケーブル長を選択する
これは非常に簡単です。 デバイス間の距離を把握し、必要なケーブルの長さを選択する必要があります。 光ファイバー パッチ ケーブルの長さは 0.5m ～ 50m です。
ステップ 5: コネクタ ポリッシュとケーブル ジャケットを選択する
最後に、ケーブルのパフォーマンスに影響を与える可能性があるコネクタの研磨とケーブル ジャケットを決定する必要があります。
●コネクタ研磨
コネクタ研磨には、UPC または APC の 2 種類があります。 APC ポリッシュは、UPC コネクタよりも損失が低いため、より優れたパフォーマンスを提供します。 したがって、アプリケーションがリターンロスの影響を受けやすく、高精度の信号伝達を必要とする場合には、APC の磨きが必要になる可能性があります。 ただし、APC は UPC よりも高価です。 コネクタのポリッシュは色で識別できます。 通常、APC パッチ ケーブルは緑色、UPC パッチ ケーブルは青色です。
●ケーブルジャケット
光ファイバーパッチケーブルには、さまざまなジャケットのタイプがあります。
低煙ゼロハロゲン (LSZH): 難燃性ジャケットは、床と建物の間での使用に最適です。
ポリ塩化ビニル (PVC): 摩耗、酸化、腐食、劣化に強い丈夫なジャケットです。 耐候性に優れているため、屋外のケーブル配線や長寿命ケーブルのニーズに最適です。
光ファイバー非導電性プレナム (OFNP): これらのジャケットは難燃性でもあり、煙の発生が少ないため、導管のない壁や空気プレナム内で稼働するネットワーク アプリケーションに最適です。
装甲ケーブル: これらのジャケットは、光を通さず破砕圧力が高い二重チューブとスチールスリーブを使用しているため、齧歯動物が踏んだり、かじったりする可能性のあるフロアケーブルに最適です。
曲げの影響を受けにくい: これらのジャケットは曲げ半径が小さく、曲げに関連した損失や損傷に対する高い耐性を備えています。 このタイプのパッチ コードは、データ センター、FTTH アプリケーション、および高密度ケーブル配線用に作られています。
光ファイバーパッチコードに関するヒント
ファイバーパッチケーブルを清潔に保つ
大手通信会社による業界調査によると、光ネットワークのトラブルシューティングの最大の原因は汚染です。 ファイバーは非常に壊れやすいため、ほこりやその他の汚染物で覆われると、光信号が劣化する可能性があります。 さらに、光ファイバー コネクタの本体やファイバー ハウジングに摩耗した金属粒子がファイバーをブロックし、信号損失を引き起こすため、最終的にはネットワークのパフォーマンスが低下し、光ファイバー ネットワークに依存する企業に多大な損失をもたらします。 一般に、光ファイバーのクリーニングとは、ファイバー コネクタのクリーニングを指します。 正しい方法でファイバーコネクタを確実に清掃するにはどうすればよいですか? クリーニング方法には主にドライクリーニングとウェットクリーニングの2種類があり、それぞれ異なる役割を果たします。 リールタイプのファイバー クリーナー、ペン クリーナー、ファイバー クリーニング ワイプ、およびフォーム綿棒が一般的なファイバー コネクタのクリーニング ソリューションです。
ファイバーパッチケーブルを適切に保管する
ファイバー ケーブルが使用中か使用停止中かに関係なく、考慮すべき重要な点が 1 つあります。それは、ファイバー ケーブルを過度に曲げたり伸ばしたりしないことです。 光ファイバーケーブルを扱うとき、ケーブルを伸ばしたり曲げたりすることがよくあります。 このため、最悪の場合、ファイバーが損傷する可能性があります。 曲げによる破損は目に見える場合もありますが、非常に低い温度による微細なファイバーの変形、バッファやジャケットの不完全さ、不適切な取り付け方法やその他の要因による数ミリメートルの変位など、一部の損失は目に見えない場合があります。 このような損失は人間の目で直接見ることができないため、見過ごされ、時間の経過とともに状況がさらに悪化する可能性があります。 ファイバーパッチコードを交換する必要があるときに大きな損失が発生した場合は、次の重要な要素に注意する必要があります。
● 水平ケーブル マネージャーなど、ファイバーを保護するための適切なツールやコンポーネントを使用して、ファイバー ケーブル経路を設計します。
● ファイバ パッチ ケーブルを、特に高密度ファイバ パッチング領域の狭いスペースでは、最小曲げ半径を超えて曲げないでください。
● ファイバコネクタを何かにぶつけないように注意してください。 一方で、それらの端が磨耗したり破損したりする可能性があります。 その一方で、ファイバー端の割れたガラスが人の皮膚を切る可能性があります。 ファイバーを保管したり引っ張ったりするときは、保護キャップを使用することをお勧めします。
● ファイバーケーブル内の断線や全体的な減衰などの障害を測定および特定するための機器が必要な場合は、OTDR および光ファイバー顕微鏡をお勧めします。
光ファイバーパッチコードに関する究極の FAQ ガイド
Q: 光ファイバーパッチコードは何に使用されますか?
Q: 光ファイバーケーブルにパッチを適用できますか?
Q: パッチコードとケーブルの違いは何ですか?
Q: パッチケーブルの欠点は何ですか?
Q: ファイバーパッチコードには何種類ありますか?
Q: ファイバーパッチケーブルと銅線パッチケーブルはどちらが優れていますか?
Q: なぜパッチケーブルと呼ばれるのでしょうか?
Q: イーサネット ケーブルをパッチ ケーブルとして使用できますか?
Q: パッチケーブルはどのようなものですか?
Q: 光ファイバーのパッチコードの清掃が間に合わなかった場合はどうなりますか?
Q: パッチコードの利点は何ですか?
Q: 光ファイバーパッチコードの寿命は通常どのくらいですか?
Q: パッチコードまたはジャンパーの最大長はどれくらいですか?
Q: 光ファイバーのパッチコードはなぜ非常に高価なのですか?
Q: 光ファイバーのパッチコードはどのようにテストしますか?
Q: 損傷した光ファイバーのパッチコードを修理できますか?
Q: 光ファイバーパッチコードはどのように保管すればよいですか?
Q: 光ファイバーパッチコードの最小曲げ半径はどれくらいですか?
Q: 光ファイバーパッチコードの最大転送速度はどれくらいですか?
Q: 光ファイバーパッチコードの LC コネクタと SC コネクタの違いは何ですか?
中国の大手光ファイバーパッチコードメーカーおよびサプライヤーの1つとして、当社の工場から在庫のある光ファイバーパッチコードを購入することを心から歓迎します。 すべてのカスタマイズされた製品は高品質かつ低価格です。 価格表と無料サンプルについては、今すぐお問い合わせください。
