-サーバー ルーム、エンタープライズ ネットワーク、クラウド インフラストラクチャ向けの高密度ファイバー ケーブル
Evolux は、LC パッチ コード、MPO/MTP ケーブル アセンブリ、OM3 および OM4 マルチモード ケーブル、OS2 シングルモード ケーブル、ファイバー アダプター、ピグテールなど、データセンターのファイバー ケーブル配線プロジェクト向けのパッシブ接続を提供しています。この範囲は、機器のパッチング、キャビネット リンク、バックボーン トランク、ブレークアウト トランジション、構造化されたケーブルの移動、追加、変更をカバーします。データセンター オペレータ、ネットワーク インテグレータ、ケーブル配線請負業者、販売代理店は、標準製品を購入したり、サンプルをリクエストしたり、小規模バッチや大量生産向けのプロジェクト BOM を準備したりできます。{6}}データセンターのファイバーケーブルのメーカーおよび OEM 光ファイバーケーブルアセンブリのサプライヤーとして、Evolux はコネクタの組み合わせ、ファイバーモード、研磨、長さ、ジャケット、色、ラベルおよびパッケージングをレビューできます。高密度 MPO/MTP ケーブル配線ソリューションを計画している購入者は、RFQ でトランシーバー インターフェース、ファイバー数、性別、極性を提出する必要があります。-
検証可能な仕様を備えたデータセンターファイバーケーブル製品
以下の製品カードは、Evolux 製品ページで公開されている名前、オプション、数値を使用しています。すべてのオプションがすべてのアセンブリに適用されるわけではないため、最終見積もりでは、選択した損失グレード、コネクタのマッピング、およびケーブルの構造を特定する必要があります。

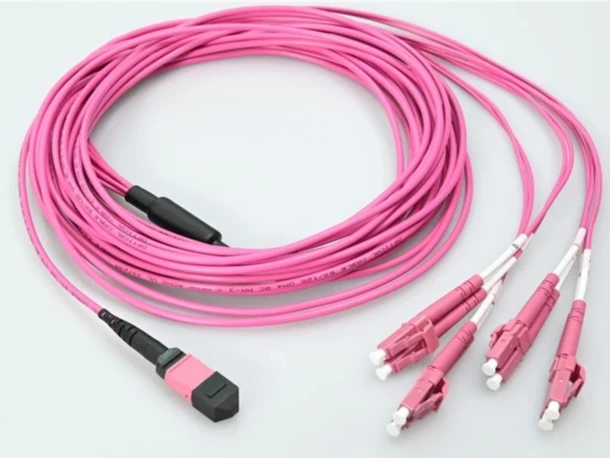

MTP メスから 4 × LC UPC デュプレックス、8 ファイバー OM4
- OM4 50/125 μm; 850/1300nm
- MTP IL 最大 0.35 dB、 LC IL 0.2dB以下
- 3.0 mm OFNP ケーブル。 40/100Gおよび850nmで150m

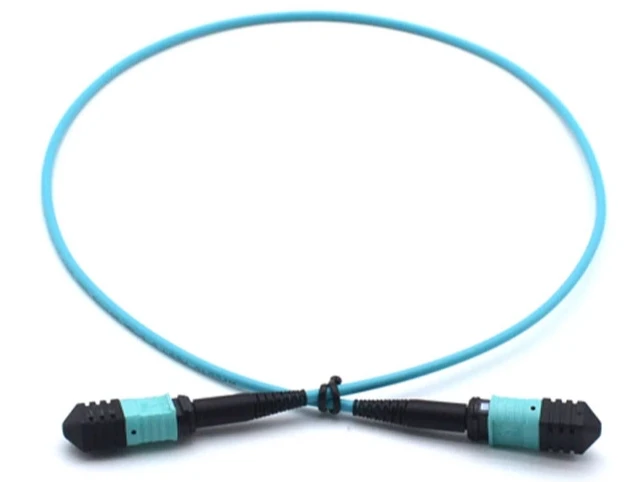

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12 心 OM3 アセンブリ
- 3.0 mm LSZH ケーブル。公開されている 1 m 構成
- MM 低-損失 IL: 通常<0.30 dB; max <0.5 dB

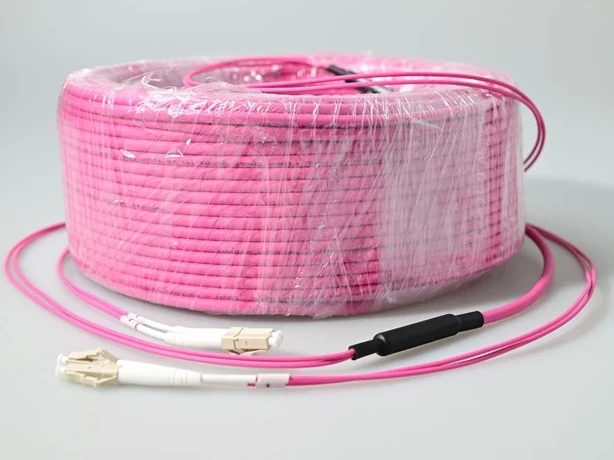

LC から LC OM4 マルチモード デュプレックス パッチ コード
- 1.25 mm 小型-フォームファクター-フェルール
- IEC 61754-20 コネクタ インターフェイス
- ライザー、プレナム、カスタマイズされたケーブルのオプションを記載
LC UPC OM3 Uniboot マルチモード パッチ ケーブル
- OM3 レーザー-最適化された 50/125 µm ファイバー
- 10G は 850 nm で最大 300 m まで到達
- OFNRとOFNP。標準長さ0.5m～30m
カスタマイズされた LC/UPC シングルモード パッチ ケーブル-
- 9/125 µm シングル-モード オプション
- IL 0.30 dB 以下、IEC グレード C。 0.15 dB以下 IECグレードB
- 0.9/2.0/3.0mm; PVC、LSZH、または OFNP

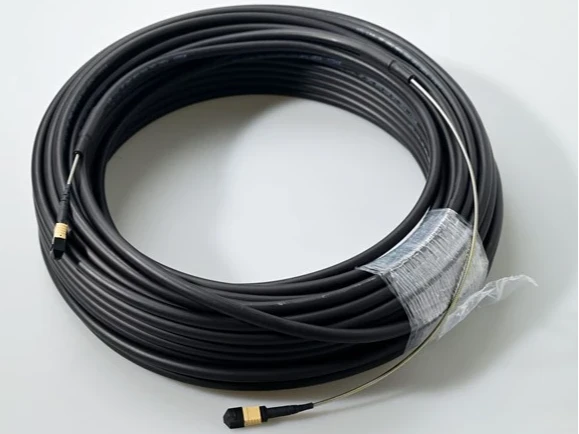

MPO/MTP 装甲光ファイバーパッチコード
- OS2、OM3、またはOM4。 8、12、24、48、72、または 144 ファイバー
- スパイラルステンレス-スチールテープアーマー
- IEC 61754-7 および TIA 604-5
-リンクの役割別の高密度データセンター ファイバー ケーブル アーキテクチャ
有用な構造化されたケーブル配線計画は、一般的なケーブル リストではなく、接続ポイントから始まります。各段階で機器のインターフェイスとパッチング方法をマッピングし、コネクタの性別、極性、ファイバーのグレード、およびジャケットを完全なチャネルに割り当てます。
サーバーまたはストレージ
LC デュプレックスまたはダイレクト MPO/MTP トランシーバー インターフェイスと必要なファイバー グレードを確認します。
01
ToR/EoRスイッチ
二重ポートには LC パッチを使用し、並列二重変換には MPO/MTP ブレークアウトを使用します。{0}{1}
02
ラックパッチフィールド
LC デュプレックスまたは MPO/MTP アダプターを購入者が指定したパネルまたはカセットの設置面積に合わせます。{0}
03
列 / バックボーン トランク
事前に終端処理された MPO/MTP アセンブリによりファイバが統合され、現場での終端作業が軽減されます。{0}
04
MDA / クロスコネクト-
構造化されたケーブル経路全体にわたって、ラベル付け、極性、損失予算の記録を保存します。{0}
05
| プロジェクトの状況 | 推奨されるケーブル方向 | 購入者は確認する必要があります | 関連する Evolux スコープ |
|---|---|---|---|
| 二重化機器のパッチング | LC---LC デュプレックスまたはユニブート ケーブル | ファイバーグレード、研磨、長さ、ジャケット、ポートのラベル付け | OM3/OM4 マルチモードおよび 9/125 µm シングルモード LC アセンブリ- |
| パラレルバックボーン | MPO/MTP トランク | 8/12/24 ファイバー設計、性別、極性、キーの向き、損失クラス | OS2、OM3、OM4 構成の MPO/MTP アセンブリ |
| -対-の並列移行 | MTP/MPO-から-LC ブレイクアウト | トランシーバーのマッピング、LC ペアの順序、性別、総チャネル損失 | 8 心 OM4 MTP メスから 4 つの LC UPC デュプレックス アセンブリ |
| 交通量が多い、または露出した通路 | 装甲マルチファイバー アセンブリ- | ファイバー数、ケーブル形状、ルート制約、曲げ制御 | スパイラルステンレス-鋼装甲 MPO/MTP オプション |
| パネルまたはカセットのカップリング | LC または MPO/MTP アダプター | フットプリント、フランジ、キーの向き、モード、ポリッシュの互換性 | LC デュプレックスおよび MTP/MPO フランジ付きまたはフランジレス アダプター |

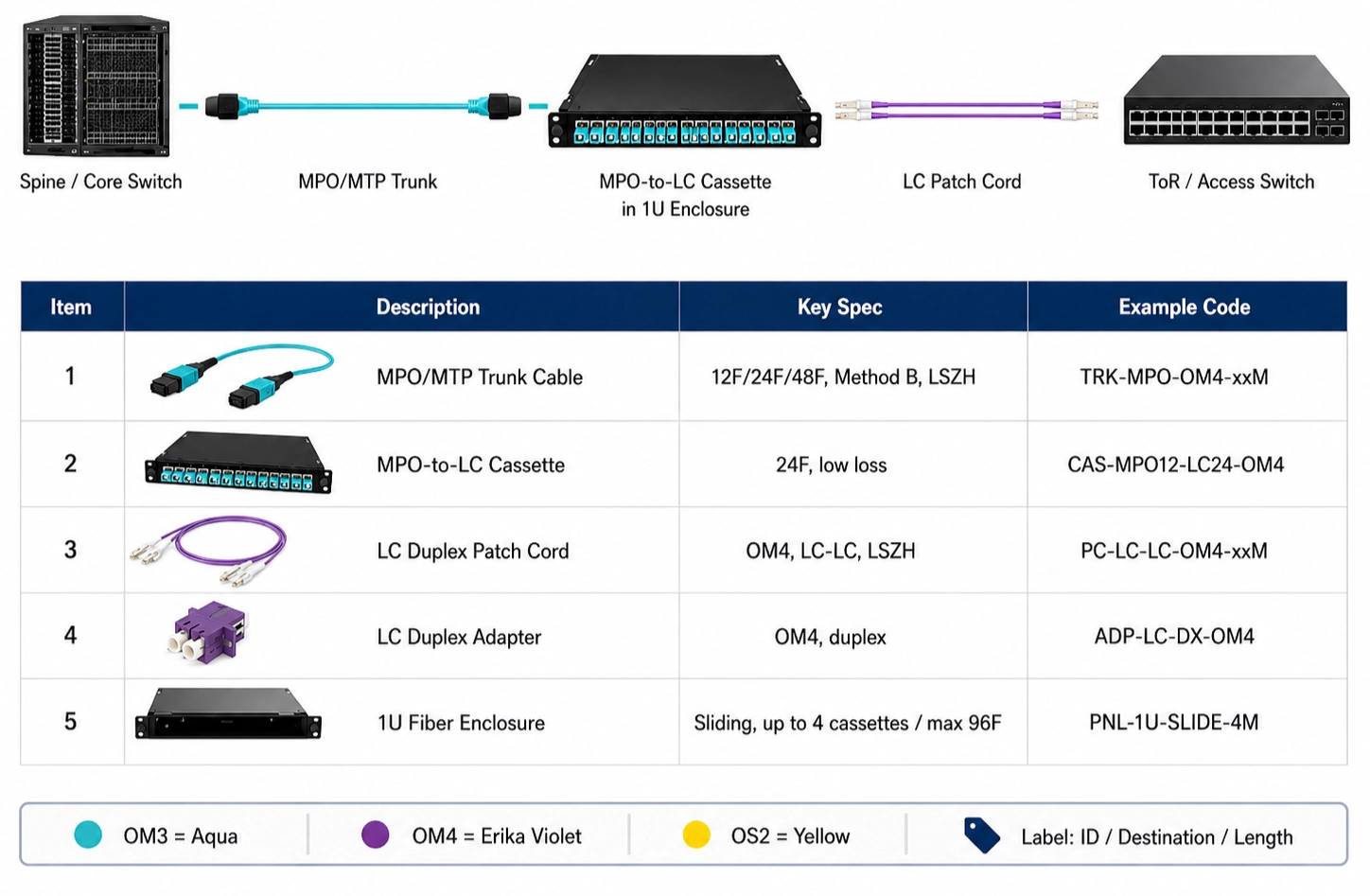

コンパクト トランクおよびブレークアウト リンク用の MPO/MTP データ センター ファイバー ケーブル配線
Evolux の公開製品群は、構造化システムにおける 2 つの実用的な MPO/MTP の役割をサポートしています。配布ポイント間のマルチファイバー トランキング-機器に二重コネクタを提供するブレークアウト アセンブリ。
8 ファイバー → 4 LC デュプレックス ペア
ブレークアウト性能は両方のコネクタ タイプで指定されています
8- ファイバー OM4 アセンブリは、MTP メス コネクタと 4 つの LC UPC デュプレックス エンドを使用します。公開されている制限値では、MTP インターフェイスの最大挿入損失は 0.35 dB、LC インターフェイスの最大挿入損失は 0.2 dB 以下となっているため、購入者は、単一の未定義の「低損失」の主張に頼るのではなく、各接続をチャネル損失の予算内に収めることができます。
8 ～ 144 のファイバーが公開されました
標準構造と装甲構造でさまざまな経路に対応
標準の MPO/MPO-OM3-12F-3.0MM-LSZH-1M 製品はコンパクトな屋内トランキングに適していますが、装甲 MPO/MTP シリーズにはスパイラル ステンレススチール テープが追加されています。機械的露出のために装甲を選択する必要があります;曲げ制御、コネクタの紛失、極性、パネルの互換性を確認する必要がなくなるわけではありません。
高密度スイッチとサーバーのパッチ適用のための LC データセンター ファイバー ケーブル配線
LC アセンブリは、各リンクが二重送信/受信ペアを使用する機器ポートおよびパッチ フィールドに適合します。 1.25 mm LC フェルールSC よりも小さなインターフェイスを提供します一方、ユニブート構造により、高密度ラック内を配線されるケーブル本体の数が減少します。
OM3: 10G 850 nm で最大 300 m
トランシーバーとリーチがサポートする場合は OM3 を使用してください
公開されている LC UPC OM3 ユニブート ケーブルは、レーザーに最適化された 50/125 µm ファイバーを使用しており、OFNR バージョンと OFNP バージョンで提供されています。{1} Evolux では、0.5 m から 30 m までの標準長をリストしており、カスタム長も受け入れられるため、BOM はラック位置ごとに 1 つの長さを使用するのではなく、サービス ループの超過を制御できます。{7}}
OM4 または 9/125 µm シングル-モード
色だけではなく、光学系からファイバーのグレードを選択してください
LC ポートフォリオには以下が含まれます。OM4 マルチモードデュプレックス製品PVC、LSZH、または OFNP ケーブル オプションを備えたカスタマイズ可能な 9/125 µm シングルモード アセンブリもあります。-ジャケットの色は識別をサポートできますが、購入仕様書にはファイバーモード、研磨、ジャケットの定格、および測定された IL/RL 要件を明示的に記載する必要があります。
損失-データセンターのファイバー ケーブルの予算、極性、インターフェースの制御
事前に終了されたアセンブリをデプロイ可能にするのは、すべてのリンク属性間の合意です。-これらのチェックは、生産前に承認された図面または BOM で解決する必要があります。
光損失バジェット
すべての嵌合ペアでの規定のコネクタとアダプタの損失に、ファイバの減衰とエンジニアリング マージンを加えます。見積書とともに IL/RL レポート形式をリクエストしてください。
MPO/MTP極性
エンドツーエンドのファイバー マップと鍵の方向を定義する--。 「MPO/MTP 互換性」だけでは、チャネルが送信パスと受信パスを保持しているかどうかは識別されません。
コネクタの性別
トランシーバー、トランク、アダプター、カセットでピン留めされたインターフェースとピン留めされていないインターフェースをマッピングします。 2 つのピン付きコネクタを正しく嵌合できません。
ファイバーグレードと光学系
OM3、OM4、または OS2 を、トランシーバー データシートの波長、データ レート、到達距離と一致させます。チャネルを再チェックせずにファイバーグレードを置き換えないでください。
ジャケットと通路
LSZH、OFNR、OFNP、またはその他の必要な構造を、ケーブル直径、配線環境、機械的保護のニーズとともに記載します。
識別計画
ポートの命名規則、端ごとのラベル、ジャケットまたはブーツの色、長さのスケジュール、およびインストール順序に必要なパッケージング グループを提供します。
レビューのために完全なパッシブ ファイバー ケーブル BOM を送信します
調達マネージャーまたは製品エンジニアは、すべての嵌合インターフェースとすべての商用バリアントを識別するのに十分な情報を提供する必要があります。これにより、明確化のループが減り、サンプルテストが有意義なものになります。
アプリケーションとトポロジ:サーバー、ストレージ、ToR/EoR、バックボーン、MDA、またはクロスコネクトの役割。-
インターフェース:コネクタのタイプ、研磨、MPO/MTP ファイバ数、性別、キーの方向と極性。
光学メディア:OM3、OM4 または OS2、波長、データ レート、到達距離、および必要な損失クラス。
機械構造:ケーブルの長さ、直径、ブレークアウトの長さ、ジャケットの定格、外装および引っ張りの要件。
商業的な詳細:構成別の数量、サンプル数量、ラベル、ロゴ、パッケージ、および必要な書類。
カスタム データセンターのファイバー ケーブル構成と図面のレビュー
Evolux は、コネクタの組み合わせ、ケーブル長、ファイバー モード、研磨タイプ、ケーブル構造、ジャケットとブーツの色、ラベルとパッケージをプロジェクト ベースの供給のために検討できると述べています。-
仕様書と図面のサポート
図面、製品サンプル、既存の仕様、またはトポロジを共有します。レビューでは、サンプルを作成する前に、コネクタのマッピング、ブレークアウト寸法、長さの許容差、ジャケット、ラベルの位置、および梱包単位をロックする必要があります。
- BOM とトポロジのレビュー
- コネクタとファイバーのマッチング
- 標準またはカスタム構成
サンプル、小ロット、大量供給-
このサイトでは、サンプル評価、小ロットのカスタマイズ、大量生産を確認しています。{0}構成と数量が注文に影響するため、すべてのデータセンター アセンブリに対する 1 つの固定 MOQ またはサンプリング サイクルは公表されません。
- 互換性サンプル
- 性能評価
- 製造参考として承認されたサンプル
プライベート ラベルとインストール ID
カスタマイズ可能な内容には、ジャケットとブーツの色、ケーブル マーカー、製品ラベル、ロゴ、中立的なパッケージ、顧客固有のパッケージなどが含まれます。{0}}承認されたアートワークのテキスト、バーコード形式、および末尾-A/末尾-Bの規則を定義します。
- カスタムケーブルと製品ラベル
- ロゴとパッケージのレビュー
- プロジェクトごとの色分け
ファイバーケーブルアセンブリ調達の規格と品質記録
最も有用な品質証拠は、正確な製品とバッチに関連付けられています。 Evolux 製品ページでは、次のインターフェイス規格、材質説明、およびテスト オプションを公開しています。購入者は、引用された SKU に対して該当する文書を要求する必要があります。
IEC 61754-7 および TIA 604-5
MPO/MTP 装甲アセンブリおよび MPO/MTP アダプター範囲向けに公開されています。これらのリファレンスは、マルチファイバー コネクタ インターフェースを定義し、相互嵌合性チェックをサポートします。-
Telcordia GR-326 および JIS
最大損失 0.2 dB- の MTP/MPO アダプターのページに記載されています。注文するアダプター構成の正確な認定または準拠文書を確認してください。
OFNPケーブルジャケット
8-ファイバー OM4 MTP-to-LC アセンブリ用に公開されました。これにより、記載されたプレナム ケーブルの構造が特定されます。プロジェクト設計者は引き続きローカル コードの受け入れに対して責任を負います。
IEC 61754-20
LC OM4 デュプレックス パッチ コード用に発行されました。 SFP、XFP、および SFP+ 機器の接続で使用される LC コネクタ インターフェイスを識別します。
RoHS 材料準拠
MTP/MPO アダプターについて説明されています。調達記録については、見積もられた製品または材料ファミリーを特定する現在の宣言を要求してください。
挿入-損失 / リターン ロス- レポート
Evolux は、IL/RL レポートを提供できると述べています。波長、限界、テスト方法、サンプリング基準、およびシリアル化された結果が必要かどうかを指定します。
Evolux は 2013 年に設立され、光ファイバー業界で 10 年以上の経験があると述べています。データ-センター-固有の出荷合計や指定されたデータ センターのケースはレビュー ページには公開されないため、このソリューション ページでは未検証の導入数をデータ センター セグメントに割り当てません。
データセンターファイバーケーブルソリューションに関するよくある質問
データセンターのファイバーケーブルの RFQ にはどのような情報を含める必要がありますか?
リンクの役割、トランシーバまたは機器のインターフェイス、コネクタのタイプ、ファイバ モード、ファイバ数、極性、コネクタの性別、光沢、ケーブル長、ジャケットの定格、長さごとの数量、ラベルとパッケージを提供します。トポロジー、BOM、図面、サンプル、または現在の仕様は、見積前に Evolux がコンポーネントの互換性をチェックするのに役立ちます。
データセンターはどのような場合に MPO/MTP の代わりに LC デュプレックスを使用する必要がありますか?
アクティブな機器とパッチ フィールドがデュプレックス LC ポートを公開し、リンクが 1 つの送信/受信ペアを伝送する場合は、LC デュプレックスを使用します。 MPO/MTP は、マルチ-光ファイバー トランク、並列-光ポート、または高密度アグリゲーションに使用します。- MPO/MTP-から-LC ハーネスまたはカセット トランジションは、2 つのインターフェース タイプを接続できます。
購入者は OM3、OM4、OS2 のいずれかをどのように選択すればよいですか?
ファイバーをトランシーバーの仕様、波長、到達距離、設置されているプラントに適合させます。 Evolux は、OM3 および OM4 50/125 µm マルチモード アセンブリと OS2 9/125 µm シングル- モードのオプションをリストしています。ジャケットの色だけで選択するのではなく、機器のデータシートと照らし合わせて正確なグレードを確認してください。
生産前に確認する必要がある MPO/MTP の詳細はどれですか?
ファイバ数、コネクタの性別、キーの方向、極性方式、UPC または APC ポリッシュ、ファイバ グレード、損失クラス、エンドツーエンド マッピングを確認します。--これらの属性は 1 つのシステムとして機能するため、正しいケーブル タイプと間違った極性または性別によっても、リンクが動作しない可能性があります。
カスタム データセンター ファイバー ケーブルの MOQ とサンプル リード タイムはどれくらいですか?
Evolux は、サンプル、小規模バッチのカスタマイズ、大量生産をサポートしていると述べていますが、ウェブサイトではこのソリューションの固定数量 MOQ やサンプルのリードタイムを公開していません。{0}コネクタ、ファイバ、長さ、ジャケット、ラベル、テストレポート、数量要件を検討した後、両方を確認する必要があります。-
Evolux はプライベート ラベルのケーブルとテスト ドキュメントを提供できますか?{0}
公開されているカスタマイズ範囲には、ジャケットとブーツの色、ケーブル マーカー、製品ラベル、ロゴ、中立または顧客固有のパッケージと製品構成が含まれます。{0}データシートと挿入-損失/返品-損失テスト-レポートのサポートについても記載されています。レポートがバッチベースであるか、承認された注文仕様にシリアル化されているかを定義します。-
実際のインターフェイスに基づいてデータセンターのファイバー ケーブル BOM を構築する
トポロジ、トランシーバー インターフェイス、コネクタ マッピング、OM3/OM4 または OS2 要件、長さ、ジャケット、数量、ラベル付け計画を送信します。 Evolux は、提出された仕様に照らしてパッシブ ケーブル アセンブリとアダプターをレビューできます。
