光ファイバー PLC スプリッターのサプライヤーとして、私はこれらのデバイスの結合効率が非常に重要であることを理解しています。結合効率とは、スプリッタの出力ファイバに入力される光パワーと入力ファイバに入力される光パワーの比を指します。この効率を向上させることは、光ファイバー通信システムの最適なパフォーマンスを確保するために不可欠です。このブログ投稿では、光ファイバー PLC スプリッターの結合効率を高めるための効果的な戦略をいくつか紹介します。
光ファイバー PLC スプリッターの基本を理解する
結合効率を改善する方法を詳しく調べる前に、光ファイバー PLC スプリッターがどのように動作するかについて基本的な理解を得ることが重要です。 PLC (平面光波回路) スプリッターは、入力光信号を複数の出力信号に分割する受動光デバイスです。光信号を複数のユーザーに配信するために、FTTH (Fiber to the Home) システムなどの光ファイバー ネットワークで広く使用されています。
PLC スプリッタの結合効率は、光ファイバの品質、製造プロセス中の位置合わせ精度、環境条件などのいくつかの要因によって影響されます。これらの要因に対処することで、スプリッターの結合効率を大幅に向上させることができます。
高品質の光ファイバーの選択
PLC スプリッターで使用される光ファイバーの品質は、その結合効率に直接影響します。高品質のファイバーは、減衰が低く、モードフィールド直径のマッチングが良好で、不純物が少ないです。光ファイバーを選択するときは、次の特性を考慮することが重要です。
- モードフィールド直径 (MFD): 入力ファイバーと出力ファイバーの MFD は十分に一致している必要があります。 MFD に大きな差があると、結合損失が大きくなる可能性があります。たとえば、入力ファイバの MFD が出力ファイバの MFD よりもはるかに大きい場合、光パワーの大部分は出力ファイバに効率的に結合されません。
- 減衰: 伝送中の光パワーの損失を最小限に抑えることができるため、低減衰ファイバが推奨されます。減衰が低いファイバにより、より多くの入力光パワーがスプリッタの出力ポートに到達します。
- ファイバークラッドとコアの品質：クラッドとコアの直径が均一で、不純物のレベルが低いファイバは、結合効率を向上させることができます。ファイバー構造に不完全性があると、光信号の散乱や吸収が発生し、損失が増加する可能性があります。

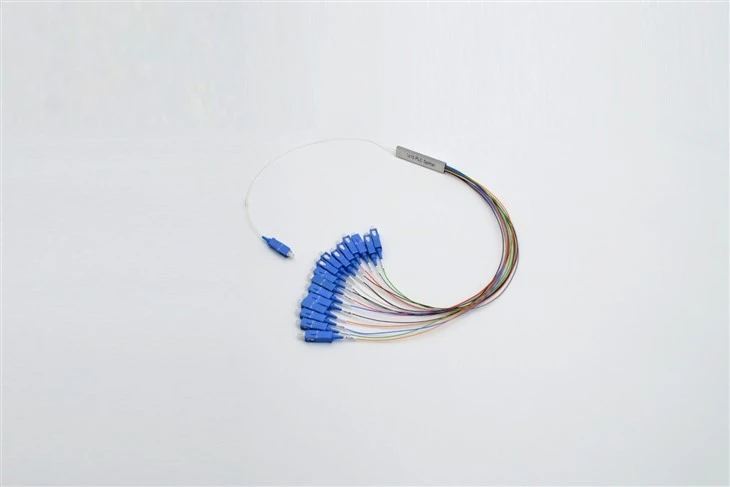

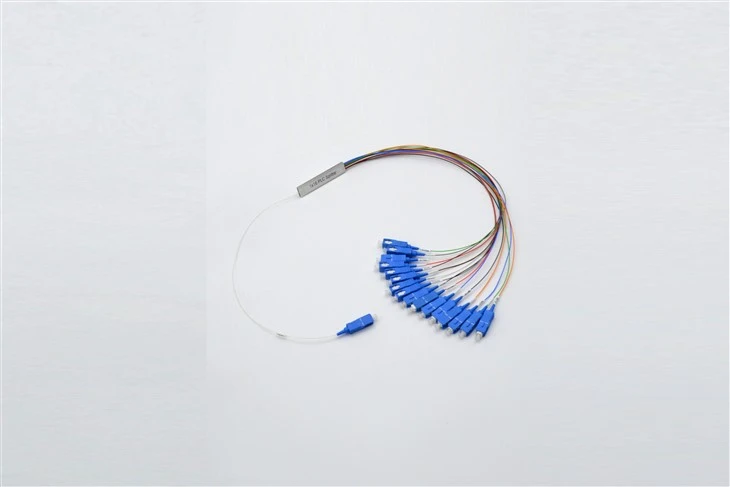

当社は、PLC スプリッター用に次のようなさまざまな高品質光ファイバーを提供しています。1×2 Plc ファイバー スプリッター、ミニモジュール、Sc/Apc、1x16 Plc ファイバー スプリッター、スチール チューブ、ベア ファイバー 250µm、Sc Upc、シングルモード、 そして1x32 Plc 光ファイバースプリッター。これらの製品は、最高の品質と性能基準を満たすように設計されています。
製造時の精密な位置合わせ
高い結合効率を達成するには、光ファイバーと PLC チップの正確な位置合わせが重要です。製造プロセス中に、次の位置合わせ技術を使用できます。
- アクティブアライメント: アクティブ アライメントには、PLC チップに対するファイバの位置を調整しながら、出力ポートでの光パワーを監視することが含まれます。この方法により、アライメントをリアルタイムで最適化し、最大の結合効率を達成できます。精密な位置合わせ装置を使用することで、ファイバーが数マイクロメートルの精度で位置合わせされていることを確認できます。
- パッシブアライメント: パッシブ アライメントは、機械的な固定具と正確な製造公差に依存して、ファイバーと PLC チップを位置決めします。アクティブ アライメントよりも精度は劣りますが、大量生産の場合はコスト効率が高くなります。ただし、アライメント誤差を最小限に抑えるには、パッシブアライメント固定具の慎重な設計と校正が必要です。
当社の製造プロセスでは、アクティブとパッシブの両方のアライメント技術を組み合わせて、最高レベルの精度を保証します。当社では、高度な調整装置と厳格な品質管理措置を使用して、各 PLC スプリッターが当社の高品質基準を満たしていることを保証します。
環境条件の制御
温度、湿度、振動などの環境要因は、PLC スプリッタの結合効率に影響を与える可能性があります。これらの要因の影響を最小限に抑えるために、次の措置を講じることができます。
- 温度制御: 温度変化により光ファイバーと PLC チップが膨張または収縮し、位置ずれや結合損失の増加につながる可能性があります。温度制御されたエンクロージャまたは熱補償技術を使用することにより、スプリッタの安定した動作温度を維持できます。
- 湿気からの保護: 湿度が高いと、光ファイバーと PLC チップの表面に湿気が蓄積し、減衰と結合損失が増加する可能性があります。スプリッタを耐湿性の筐体に密閉し、乾燥剤を使用すると、湿気の影響から保護できます。
- 防振: 振動によりファイバが PLC チップに対して移動し、アライメントの変化や結合損失が発生する可能性があります。スプリッターを防振プラットフォームに取り付けるか、衝撃吸収材を使用すると、振動の影響を軽減できます。
定期的なメンテナンスとテスト
PLC スプリッタの結合効率の長期安定性を確保するには、定期的なメンテナンスとテストが不可欠です。次のメンテナンスおよびテスト手順を実行できます。
- 目視検査: 光ファイバーと PLC チップに亀裂や傷などの損傷の兆候がないか定期的に検査してください。カップリング効率のさらなる低下を防ぐために、損傷したコンポーネントは直ちに交換する必要があります。
- 光パワーテスト: 光パワーメータを使用して、スプリッタの入力および出力光パワーを測定します。測定値を仕様と比較して、結合効率の大きな変化を検出します。結合効率が低下した場合は、さらなる調査とトラブルシューティングが必要になる場合があります。
- クリーニング: 光コネクタと PLC チップの表面を清潔に保ってください。これらの表面に塵や埃が蓄積すると、減衰と結合損失が増加します。適切な洗浄ツールと洗浄液を使用してコンポーネントを定期的に洗浄してください。
結論
光ファイバー PLC スプリッターの結合効率の向上は、複雑ではありますが、達成可能な目標です。高品質の光ファイバーを選択し、製造中に正確な位置合わせを確保し、環境条件を制御し、定期的なメンテナンスとテストを実行することにより、スプリッターのパフォーマンスを大幅に向上させることができます。
光ファイバー PLC スプリッターの大手サプライヤーとして、当社はお客様に最高品質の製品とソリューションを提供することに尽力しています。当社の製品、例えば、1×2 Plc ファイバー スプリッター、ミニモジュール、Sc/Apc、1x16 Plc ファイバー スプリッター、スチール チューブ、ベア ファイバー 250µm、Sc Upc、シングルモード、 そして1x32 Plc 光ファイバースプリッター、お客様の多様なニーズにお応えできるよう設計されています。
当社の光ファイバー PLC スプリッターの購入にご興味がある場合、または結合効率の向上についてご質問がある場合は、さらなる議論や調達交渉についてお気軽にお問い合わせください。光ファイバー通信のニーズにお応えできるよう、今後ともよろしくお願いいたします。
参考文献
- Ghatak、Ajoy K.、K. Thyagarajan。 「現代の通信における光エレクトロニクス」ケンブリッジ大学出版局、2009 年。
- シニア、ジョン M. と M. ユシフ ジャマル。 「光ファイバー通信: 原則と実践」。ピアソン教育、2013 年。
