ちょっと、そこ！光ファイバー PLC スプリッターのサプライヤーとして、私はこれらの気の利いたデバイスのスペクトル応答を測定する方法についてよく質問されます。そこで、このトピックについていくつかの洞察を共有したいと思いました。

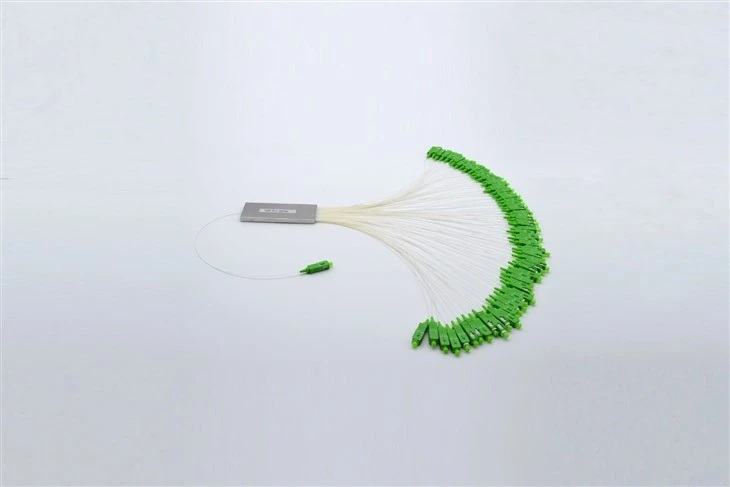

まず、光ファイバー PLC スプリッターとは何かを理解しましょう。これは光ファイバー ネットワークの重要なコンポーネントであり、光信号を複数の出力に分割するために使用されます。当社では、次のようなさまざまなスプリッターを提供しています。1x64 Plc ファイバー スプリッター、スチール チューブ、ベア ファイバー 250µm、Sc Apc、シングルモード、1x16 Plc ファイバー スプリッター、スチール チューブ、ベア ファイバー 250µm、Sc Upc、シングルモード、そして1x4 Plc 光ファイバースプリッター。
スペクトル応答を測定する理由
光ファイバー PLC スプリッターのスペクトル応答を測定することは非常に重要です。これは、さまざまな波長にわたってスプリッターがどのように機能するかを理解するのに役立ちます。実際のアプリケーションでは、光ファイバー信号はさまざまな波長で動作する可能性があるため、これは重要です。スペクトル応答を知ることで、スプリッターがさまざまなネットワーク設定で適切に動作することを確認できます。
必要な機器
スペクトル応答を測定するには、いくつかの重要な機器が必要です。
- 光源: 波長可変レーザー光源が理想的です。スプリッターに送信される光の波長を変更できます。このようにして、さまざまな波長でスプリッターのパフォーマンスをテストできます。
- パワーメーター: このデバイスは、スプリッターの各出力ポートから出てくる光のパワーを測定します。信頼できる結果を得るには、高精度のパワーメーターが必要です。
- 光ファイバーケーブル: 光源、スプリッター、パワーメーターの接続には高品質の光ファイバーケーブルが不可欠です。信号損失を避けるために、ケーブルが適切に終端されていることを確認してください。
測定プロセス
- 設定: まず、光ファイバーケーブルを使用して、波長可変レーザー光源を光ファイバー PLC スプリッターの入力ポートに接続します。次に、別々の光ファイバー ケーブルを使用して、スプリッターの各出力ポートをパワー メーターに接続します。
- 初期チェック: 測定を開始する前に、すべての接続がしっかりと行われていることを確認してください。パワーメーターが正しく校正されていることを確認してください。単一の波長を使用して簡単なテストを実行して、すべてが期待どおりに動作していることを確認することもできます。
- 波長掃引: 調整可能なレーザー光源を起動し、測定範囲の開始波長に設定します。たとえば、1260 nm から開始するとします。パワー メーターを使用して、各出力ポートの電力を測定します。次に、波長を小さなステップ (たとえば 1 nm) ずつ増加させ、各出力ポートでパワー測定を繰り返します。測定範囲の終わり (1625 nm) に達するまでこれを続けます。
- データ記録: 各波長および出力ポートでパワーを測定し、データを記録します。スプレッドシートまたはデータログソフトウェアを使用して、値を追跡できます。このデータは、スペクトル応答曲線をプロットするために使用されます。
- 計算: すべてのデータを取得したら、各波長の挿入損失と均一性を計算できます。挿入損失は、特定の波長における入力パワーと出力パワーの差です。均一性は、特定の波長における最大出力パワーと最小出力パワーの差です。
スペクトル応答曲線のプロット
すべてのデータを収集したら、スペクトル応答曲線をプロットします。 Excel などのソフトウェアや専用の光学測定ソフトウェアを使用できます。 x 軸には波長がプロットされ、y 軸には挿入損失または出力パワーがプロットされます。この曲線は、さまざまな波長にわたってスプリッターがどのように機能するかを視覚的に表します。
結果の分析
- 挿入損失: さまざまな波長での挿入損失の値を見てください。優れた光ファイバー PLC スプリッターは、動作波長範囲全体で挿入損失が低い必要があります。挿入損失が高い場合は、製造品質の低下や損傷など、スプリッタに問題があることを示している可能性があります。
- 均一：ユニフォミティ値を確認してください。すべての出力ポートにわたって均一な出力電力が望ましい。ポート間の出力電力に大きな差がある場合、ネットワーク内の信号の不均衡が生じる可能性があります。
- ピークとディップ: スペクトル応答曲線のピークまたはディップを探します。ピークは共鳴効果を示している可能性があり、ディップは吸収または干渉によるものである可能性があります。これらの不規則性はスプリッターのパフォーマンスに影響を与える可能性があるため、さらに調査する必要があります。
正確に測定するためのヒント
- 環境条件：測定環境を安定に保ちます。温度と湿度は、スプリッターと測定機器の性能に影響を与える可能性があります。制御された環境で測定を実行するようにしてください。
- ケーブル管理：光ファイバーケーブルが過度に曲がったり、ねじれたりしていないか確認してください。ケーブルを曲げると信号損失が発生し、測定結果に影響を与える可能性があります。
- 較正: 正確な測定を保証するために、調整可能なレーザー光源とパワーメーターを定期的に校正してください。
品質保証
サプライヤーとして、当社はすべての光ファイバー PLC スプリッターをお客様に出荷する前に、これらのスペクトル応答測定を実行します。これにより、スプリッターが必要な品質基準を満たしていることが保証されます。また、各スプリッターの測定結果の詳細な記録も保管しており、ご要望に応じてお客様に提供することができます。
結論
光ファイバー PLC スプリッターのスペクトル応答の測定は、光ファイバー ネットワークでのパフォーマンスを保証するための重要なステップです。上記の手順に従うことで、さまざまな波長にわたるスプリッターのパフォーマンスを正確に測定できます。ネットワーク設置業者、エンジニア、または単に光ファイバーに興味がある場合でも、スペクトル応答の測定方法を理解すると、スプリッターを選択する際に情報に基づいた決定を下すのに役立ちます。
高品質の光ファイバー PLC スプリッターの市場に参入しており、当社の製品についてさらに詳しく知りたい場合は、購入相談のためにお気軽にお問い合わせください。お客様のニーズに合った適切なスプリッターを見つけるお手伝いをいたします。
参考文献
- 光通信技術ハンドブック
- 光ファイバー測定規格
