一般的な光ファイバーコネクタの種類は次のとおりです。

バイコニックコネクタの先端は精密にテーパ加工されており、挿入損失が低くなっています。ガラス充填プラスチック モールドを使用しており、ファイバーがフェルールに成形されています。バイコニック コネクタは時代遅れになりつつあります。

D4 コネクタは耐久性のために複合ジルコニア セラミック フェルールで作られています。高性能のスレッド マウント システムとキー付きボディを備え、繰り返し性と相互嵌合性を実現しています。SC や FC よりも小さいフェルールを使用しています。D4 コネクタは 80 年代から 90 年代前半にかけて通信ネットワークで広く使用されていましたが、時代遅れの技術になりつつあります。

エスコンの名前は、IBM の ESCON チャネル インターフェイスでの用途に由来しています。これは、2.5 mm フェルールを使用するデュプレックス コネクタである FDDI コネクタに似ています。主な違いは、固定シュラウドではなく、引き込み可能なシュラウドであることです。シュラウドはフェルール上にあり、バネ仕掛けで引き込まれます。ESCON コネクタは、壁のコンセントから機器に接続するために使用されます。

アンFCの、または固定接続コネクタは、耐久性のためにオールジルコニア セラミック フェルールで作られています。高性能のスレッド マウント システムとキー付きボディを備え、繰り返し性と相互嵌合性を実現しています。主にシングル モード ファイバーで使用され、電話、機器、高速通信リンクで使用されます。スタイルは ST コネクタに似ていますが、ねじ接続を使用しているため、振動の大きい環境に適しています。

FDDIコネクタは、FDDI ネットワークで使用するために ANSI によって設計されています。このコネクタは、2 つの 2.5 mm フェルールを使用するデュプレックス コネクタで、フェルール上に固定シュラウドがあります。このコネクタには、フェルールを損傷から保護する固定シュラウドがあります。通常、これらは壁のコンセントから機器に接続するために使用されますが、ネットワークの残りの部分には ST または SC コネクタがあります。

LCルーセント コネクタ、リトル コネクタ、またはローカル コネクタとも呼ばれる LC コネクタには、精密 PC 研磨ジルコニア セラミック フェルールが使用されています。RJ45 プッシュプル スタイルのハウジングとラッチを備えています。標準コネクタの半分のサイズで、SC の小型版に似ています。この設計では、フットプリントが狭く、プッシュ/プル スナップ ロック設計のため、実装密度が 50% 向上します。LC コネクタは、プライベート ネットワークとパブリック ネットワークで使用されており、小型フォーム ファクタ (SFF) の光送信機/受信機アセンブリとして人気が高まっています。

ループバックコネクタはトランシーバー システムのテストに使用されます。ループバックとは、電子信号を処理や変更せずに発信元から受信側までルーティングする方法です。これは、輸送インフラストラクチャの伝送をテストする方法として最適です。

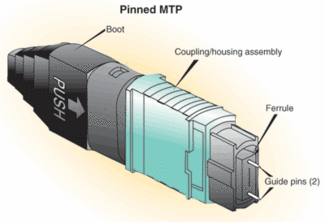

ＭＴＰは、Multi-Fiber Push On/Pull Off の略で、ねじ込み式の光ファイバー コネクタです。高密度アプリケーションに最適です。MTP コネクタは、ゴム ケーブル用の 12 芯光ファイバー コネクタである MT コネクタの商品名です。これは、終端処理済みのケーブル アセンブリやケーブル配線システムに使用されます。

のMT-RJの標準の MT よりも小さいフェルールを使用して 2 本のファイバーを保持します。MT は Mechanical Transfer の略で、RJ は Register Jack の略です。また、モジュラー ジャックに見られるものと非常によく似た押して解放するラッチを使用して、操作に慣れることができます。MT-RJ は位置合わせにピンを使用し、オスとメスのバージョンがあります。これらはマルチモードのみで、事前研磨/スプライス方式で現場で終端されます。

アンムコネクタは、バックプレーン アプリケーション用のコンパクトな複数の光コネクタと自己保持機構用の 1.25 mm 直径のフェルールです。これらの「小型ユニット」は、高速データ通信、音声ネットワーク、電気通信、高密度 DWDM アプリケーションで利用されています。MU コネクタは日本ではより一般的です。

SCの、または加入者コネクタは、高精度のセラミック フェルールです。確実なラッチのためのスナップイン ロック機構を備えています。SC コネクタはプッシュプル設計を採用しており、単信または多重アプリケーションに使用できます。繰り返し性と相互嵌合性のためにキー付きボディを備えており、高密度アプリケーションに最適です。SC は構内設置用に使用されるため、構内コネクタと呼ばれます。コンパクトな硬質プラスチック設計ですが、最小の設置面積ではなく、0.378 平方インチが必要です。

スマコネクタは、軍事用途の承認を受けた低コストのマルチモード カップリングを備えています。SMA (Subminiature A) は、マイクロ波コネクタです。

標準、またはストレート チップ コネクタは、精密なジルコニア セラミック フェルールで構成されています。組み立てが簡単な、一体型のバヨネット マウント システムを備えています。シングル モード ファイバーとマルチモード ファイバーの両方に使用できます。このタイプのコネクタは、LAN や CCTV システムなどの通信アプリケーションで非常に人気があります。ST コネクタは、BFOC (バヨネット ファイバー オプティカル コネクタ) とも呼ばれます。コネクタ本体を超えて伸びるセラミック チップを備えています。これは、シンプレックス バヨネット スタイルのツイスト ロック コネクタとも呼ばれ、フェルールが保護されていないため特別な注意が必要です。ST コネクタは多くの産業アプリケーションで依然として人気がありますが、よりコンパクトでキー操作可能なフォーム ファクタに取って代わられつつあります。
