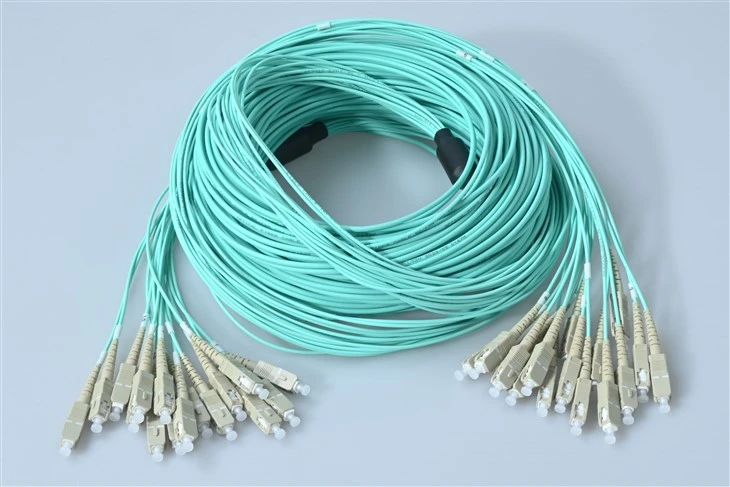

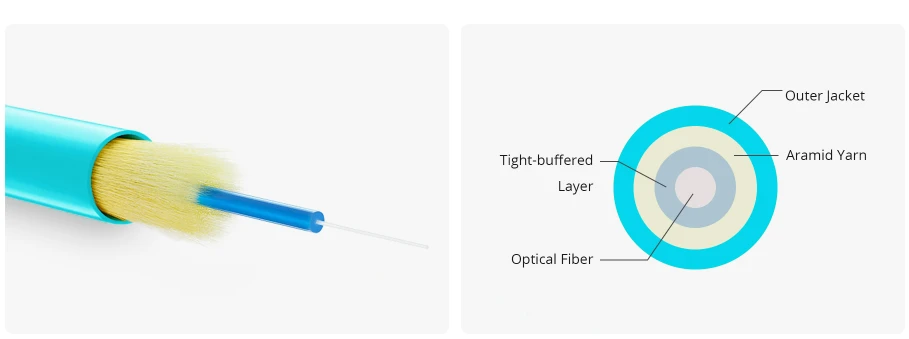

16 コア パッチ コード SC マルチモード OM3

A: 素晴らしい質問ですね！結論はこうです。16 本のファイバを実行している場合、2 つの選択肢があります。8 本の二重ケーブルを束ねるか、単一の 16- コア アセンブリを使用するかです。マルチファイバーのアプローチは、いくつかの理由から断然有利です。-まず、ケーブル管理がはるかに簡単になります。配線するケーブルが 1 本であるのに対し、経路に絡まる 8 本の別々のケーブルが必要になります。次に、高密度環境でのラック スペースを大幅に節約できます。-第三に、インストール時間が大幅に短縮されます。技術者がパッチ適用時間を個別に二重化して実行する場合と比較して 60 ～ 70% 短縮したことがわかります。唯一のトレードオフは？ 1 つのファイバーに問題がある場合は、バンドル内でトラブルシューティングを行うことになります。しかし、16 コアすべてで挿入損失が 0.3dB 以下であるため、障害が発生することは非常にまれです。

A: これはおそらく私たちが受ける最も一般的な質問です。短い答え: 300 メートル未満の 10G リンクの場合、OM3 は完璧です。正直に言って、OM3 はデータセンター運用の約 95% をカバーします。技術的な点は次のとおりです。OM3 の有効モード帯域幅は 850nm で 2000 MHz/km ですが、OM4 ではそれが 4700 MHz/km に向上します。それは実際には何を意味するのでしょうか？ OM3 は、10G で最大 300m、40G で最大 100m、100G で最大 100m をサポートします。 OM4 はこれらの距離を 10G から 400m、40G から 150m、100G から 150m に延長します。したがって、より長いリンクを実行している場合や、近い将来 40G/100G アップグレードを計画している場合を除き、OM3 はより良い価格で優れたパフォーマンスを提供します。どちらも同じ 50/125μm コアとアクア ジャケットを使用しているため、既存の OM3 インフラストラクチャと完全な互換性があります。

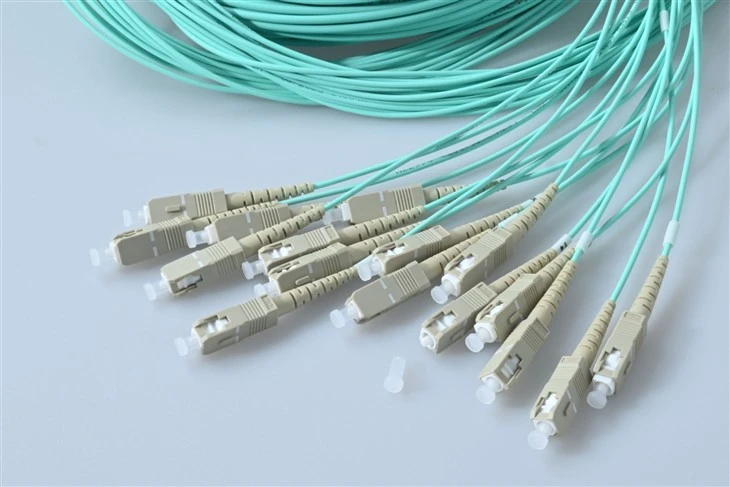

A: 確かに、それが SC コネクタの利点です。 16 本のファイバはそれぞれ標準 SC コネクタで終端しているため、既存の SC アダプタ パネル、ODF、または機器のポートに直接差し込むことができます。 SC のプッシュ-ラッチ メカニズムは、単一二重ケーブルからのものでも、16- コア アセンブリからのものでも同じです。留意すべき点が 1 つあります。パッチ パネルまたはアダプタのレイアウトが、必要な配置で 16 個の SC ポートに対応できることを確認する必要があります。通常、12 ポートまたは 24 ポートを搭載した高密度 SC アダプタ パネルでこれらを使用しているお客様を見かけます。パネル構成の計画にサポートが必要な場合は、お気軽にお問い合わせください。当社はこれらの導入を数百件行っており、最も効果的なものを共有することができます。

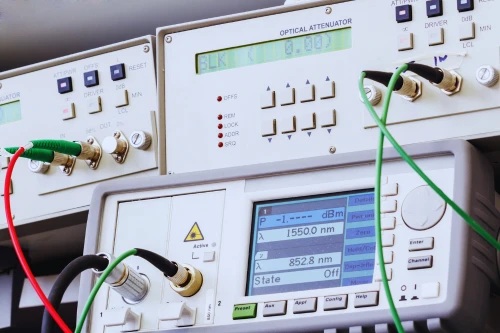

A: 当社の 16- コア SC OM3 パッチ コードは、コネクタあたりの挿入損失が 0.3dB 以下であることがテストされています。これは、プレミアム グレードのアセンブリの業界標準です。-。リンクごとに 2 つのコネクタ (各端に 1 つずつ) がある場合、合計コネクタ損失は 0.6 dB 以下になります。リンク バジェットの計算では、コネクタ損失 (0.6dB)、ファイバ減衰 (OM3 の 850nm で 3.5dB/km)、および該当する場合は接続ポイントを考慮する必要があります。一般的な 100m の 10G リンクの場合、ファイバー自体に 0.35dB、コネクタに 0.6dB を加えたものを使用することになります。これは、10GBASE-SR が許容する 2.6dB の範囲内に十分収まります。当社は出荷前にすべてのファイバーを 100% テストし、テストレポートを同梱しているので、何が得られるかを正確に知ることができます。驚くことはありません。

A: 良い考えです。マルチファイバー ケーブルを扱う場合、ファイバーの識別は非常に重要です。-当社は TIA-598 カラーコーディング標準に従い、12 色 (青、オレンジ、緑、茶色、スレート、白、赤、黒、黄、紫、ローズ、アクア) の特定のシーケンスに加えて、ファイバー 13 ～ 24 のストライプを使用します。 16 芯ケーブルでは、ファイバー 1 ～ 12 は単色で、ファイバー 13 ～ 16 はストライプまたはトレーサー付きの最初の 4 色を使用します。各繊維のブレイクアウトレッグにも番号が付けられています。プロのヒント: 設置を文書化するときは、カラーシーケンスが表示された状態で両端の写真を撮ってください。これにより、その後のトラブルシューティングにかかる​​時間を節約できます。組織向けにカスタムの配色や特定のラベルが必要な場合にも対応できます。

A: SC コネクタ自体の設置面積は LC に比べて比較的大きくなりますが、ファイバー自体は非常に柔軟です。当社の OM3 マルチファイバー ケーブルの場合、負荷がかかった状態での最小曲げ半径はケーブル外径の 10 倍、無負荷状態では約 5 倍になります。一般的な 16- 芯の配電ケーブルの場合、設置時の長さはおよそ 50-}（約 2 インチ）になります。 SC 端の個々のブレークアウト レッグは、半径約 30 mm まで、よりきつく曲げることができます。ただし、ここで重要なのは、無理にきつく曲げるのではなく、移行点で常に余裕を持たせることです。きつく曲げると減衰が増加し、時間の経過とともにマクロ曲げ損失が発生する可能性があります。-本当にスペースに制約のあるアプリケーションの場合は、曲げに影響を受けないファイバー オプションを検討してください。これは、損失を大幅に増加させることなく、半径 7.5 mm の曲げに対応します。
