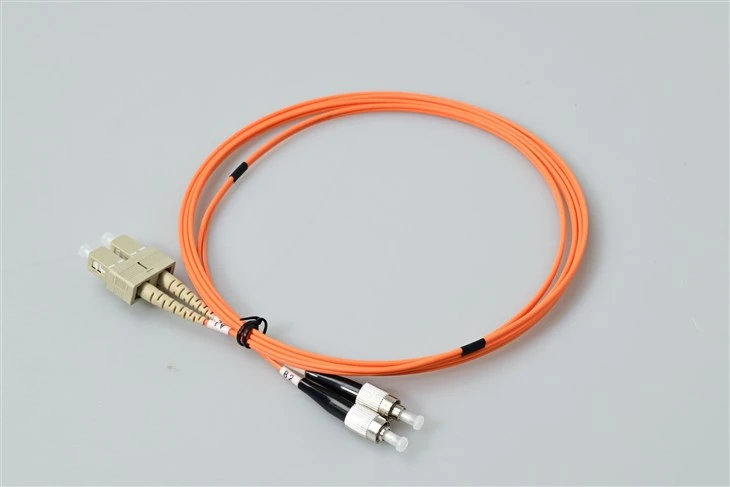

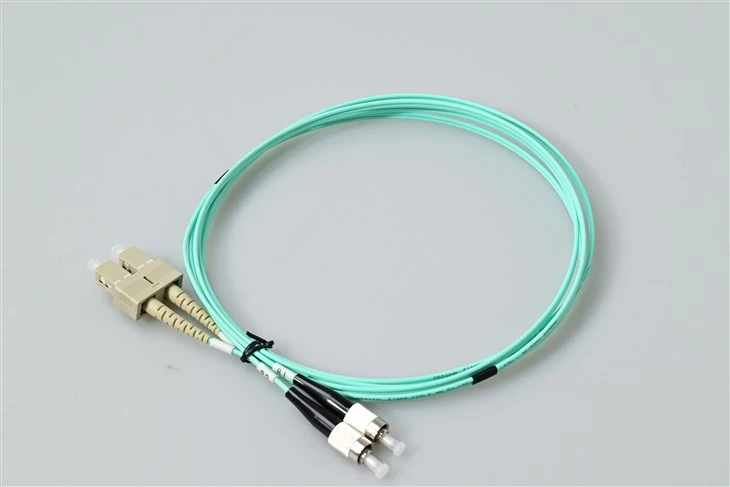

光ファイバーSC FCパッチケーブルMM DX

A: 良い質問です。これは人々が最もよく尋ねることの 1 つです。 APC (Angled Physical Contact) 端のフェルールは 8- 度の角度で研磨されており、反射光をファイバ コアから遠ざけることで 60dB 以上の優れたリターン ロスを実現します。 UPC (ウルトラ フィジカル コンタクト) 端には、50dB 以上の反射損失を備えた平らなドーム型の研磨が施されています-。このハイブリッド ケーブルは、APC- で終端された OLT を UPC パッチ パネルに接続するなど、さまざまなコネクタ タイプを備えた機器をブリッジする必要がある状況向けに特別に設計されました。緑色のコネクタは APC 側、青色は UPC です。色分けされているため、現場で混同することはありません。

A: 正直に言いますが、これは私たちが強くお勧めしないことです。その理由は次のとおりです。APC フェルールの角度は 8- 度であるため、平らな UPC アダプタに差し込むと、フェルールが正しく嵌合しません。エアギャップが発生し、これは膨大な挿入損失 (2 ～ 3dB 以上のことです) が発生し、フェルールの両方の端面に損傷が生じる可能性があります。まさにそれが、当社がこれらのハイブリッド ケーブルを製造する理由です。そのため、互換性のないコネクタを無理に接続することなく、APC 機器を UPC 機器に適切に接続できます。 APC と APC アダプター、および UPC と UPC アダプターの両端が常に一致するようにしてください。

A: 黄色はシングルモード ファイバー ケーブルの業界標準色です。これは見た目のためだけではありません。 TIA-598 の色分けに従って、技術者が現場でファイバーの種類を即座に識別するのに役立ちます。何百ものパッチコードがあるキャビネットで作業している場合、シングルモード (黄色) とマルチモード (OM1/OM2 はオレンジ色、OM3/OM4 は水色) を一目で区別できると、時間を節約し、コストのかかるミスを防ぐことができます。当社はすべての製品にわたってこれらの標準を遵守しているため、お客様の設置環境は常に整理され、業界のベスト プラクティスに準拠した状態に保たれます。

A: 当社の LC APC から LC UPC へのパッチ コードは、0.3dB 以下の挿入損失で仕様化されていますが、正直に言って、当社が出荷するほとんどのユニットは約 0.15-0.2dB です。当社では、施設から出る前にすべてのケーブルをテストします。 APC 側では 60dB 以上のリターンロスが得られ、UPC 側では 50dB 以上のリターンロスが得られます。これらの数値は、特に長距離または高速アプリケーションの場合、リンク バジェットの計算に重要です。-特定のバッチのテストレポートが必要な場合は、お問い合わせください。当社は記録を保管し、個別のテストデータを提供します。

A: デュプレックスとは、1 本のケーブルに 2 本のファイバー (1 つは送信用、もう 1 つは受信用) があることを意味します。データは双方向に同時に流れるため、ほとんどのネットワーク機器は二重接続を使用します。両端の 2 つの LC コネクタは二重クリップで留められているため、取り付けがすっきりと整理されます。標準の SFP トランシーバをパッチ パネルに接続している場合は、デュプレックスが必要です。シンプレックス (単一ファイバー) バージョンも提供しています。これらは通常、双方向トランシーバーなどの特定のアプリケーションに使用されるか、監視タップを追加するだけの場合に使用されます。

A: コネクタの清浄度は非常に重要です。フェルールの汚れが原因で発生する問題の方が何よりも多く見られます。挿入する前に、糸くずの出ないワイプや LC コネクタ用のクリック式クリーナー-を使用して、両端を清掃してください。小さな塵粒子でも 0.5dB 以上の損失が発生する可能性があります。当社のコネクタには保護ダスト キャップが付属しています。ケーブルが接続されていないときは常にキャップを付けたままにしてください。特に APC 端の場合、表面が斜めであるため、汚れはより重大です。簡単なクリーニングには 10 秒かかり、トラブルシューティングにかかる​​時間を節約できます。

A: これらのケーブルには、従来の G.652.D ファイバーよりもはるかに寛容な、曲げに敏感でない G.657.A1 ファイバー-が使用されています。荷重がかかった状態での最小曲げ半径は 10mm で、これは鉛筆の直径とほぼ同じです。静的設置 (ケーブルが静止している状態) の場合は、さらに厳しくすることができます。これは、スペースが狭いパッチパネルなどの高密度環境では非常に重要です。-そうは言っても、夢中にならないでください。よりきつく曲げても、減衰はわずかに増加します。ケーブルにある程度の余裕を持たせ、適切なケーブル管理を使用すれば、問題は発生しません。

A: もちろんです – OS2 シングルモード ファイバーは、1G から 400G、そしてそれ以上まで、ほぼすべての速度に対応できます。帯域幅はファイバー自体によって制限されません。それはトランシーバーによって決定されます。このケーブルは、10GBASE-LR、25GBASE-LR、40GBASE-LR4、100GBASE-LR4 など、どの規格でも完璧に動作します。長距離ランニングの場合、1310nm のシングルモードで 10km、1550nm で 40km に達する可能性があります。+.インフラストラクチャを構築している場合、シングルモードは次に何が起こっても将来性があります。-
