光ファイバーコネクタとは何ですか?

光ファイバコネクタは、光ファイバ間の接続を取り外し可能（移動可能）にするデバイスです。光ファイバーの両端面を正確に接続して、送信ファイバーから受信ファイバーへの光エネルギー出力の結合を最大化し、光リンクへの介入によるシステムへの影響を最小限に抑えます。これは光ファイバーコネクタの基本要件です。光ファイバーコネクタは、光伝送システムの信頼性とパフォーマンスにある程度影響を与えます。

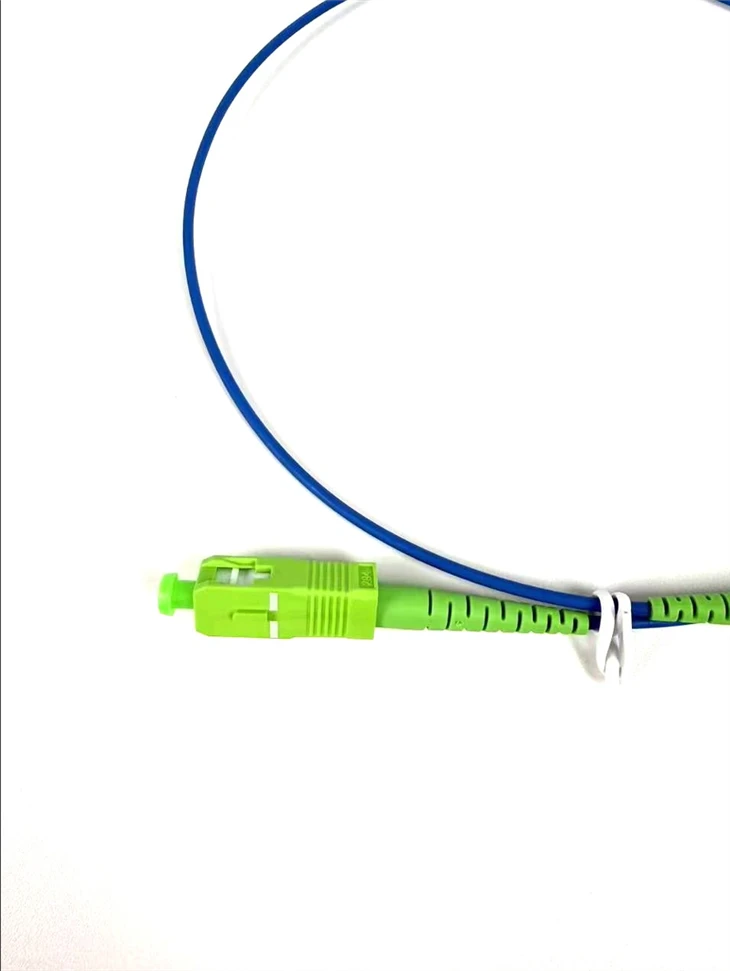

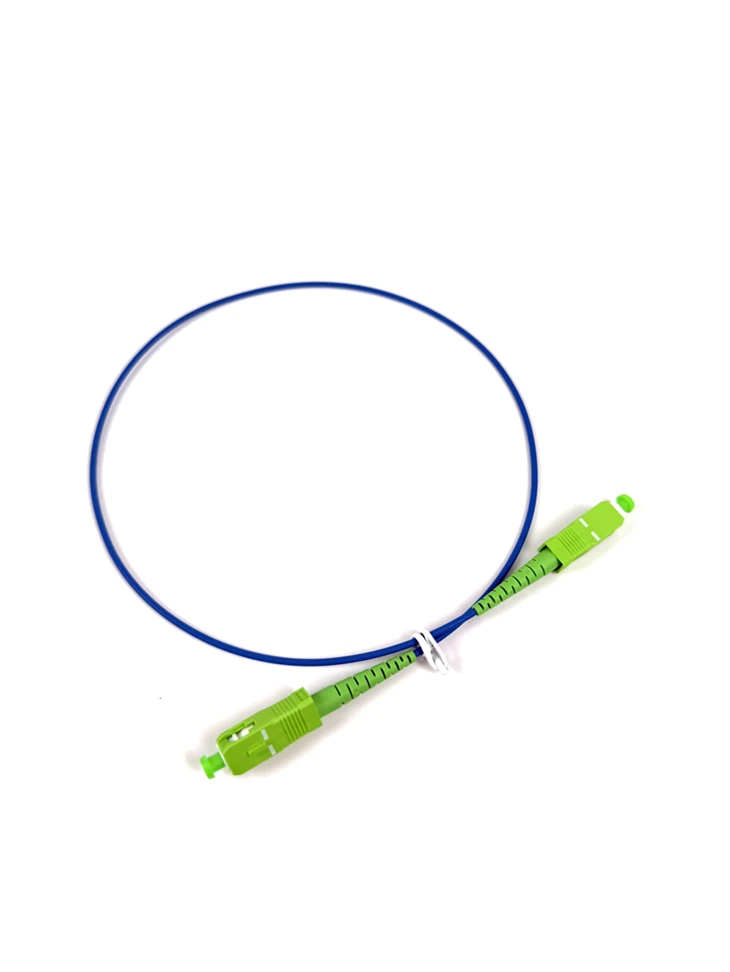

SC型光ファイバコネクタは、日本の NTT Corporation によって開発された光ファイバーコネクタです。シェルは長方形で、使用するピンやカップリングスリーブの構造寸法はFCタイプと全く同じです。ピンの端面は、多くの場合、次の方法で研磨されます。PCまたはAPC研削方法;固定方法は回転不要のプラグインピンラッチ式を採用しています。{0}このタイプのコネクタは、安価で抜き差しが容易で、挿入損失の変動が小さく、圧縮強度が高く、実装密度が高いです。
ST インターフェイスと SC インターフェイスは、2 種類の光ファイバーコネクタです。 10Base-F 接続の場合、コネクタは通常 ST タイプですが、100Base-FX の場合、コネクタはほとんどが SC タイプです。 STコネクタのコアは露出していますが、SCコネクタのコアはジョイントの内側にあります。

各種シングルモード光ファイバーアクティブコネクタの構造特性と性能指標

各種シングルモード光ファイバーアクティブコネクタの構造特性と性能指標
	タイプ	FC/PC	FC/APC	SC/PC	SC/APC	ST/PC
構造と特徴	端面形状	凸球面	8度の傾斜	凸球面	8度の傾斜	凸球面
	接続方法	糸	糸	軸方向の挿抜	軸方向の挿抜	スナップ
	コネクタ形状	ラウンド	ラウンド	矩形	矩形	ラウンド
パフォーマンス指標	平均慣性損失	0.2以下	0.2以下	0.3以下	0.3以下	0.2以下
	最大挿入損失	0.3	0.5	0.5	0.5	0.3
	再現性	±0.1以下	±0.1以下	±0.1以下	±0.1以下	±0.1以下
	互換性	±0.1以下	±0.1以下	±0.1以下	±0.1以下	±0.1以下
	リターンロス	40以上	60以上	40以上	60以上	40以上
	挿入と取り外しの時間	1000以上	1000以上	1000以上	1000以上	1000以上
	使用温度範囲	'-40~80	'-40~80	'-40~80	'-40~80	'-40~80
