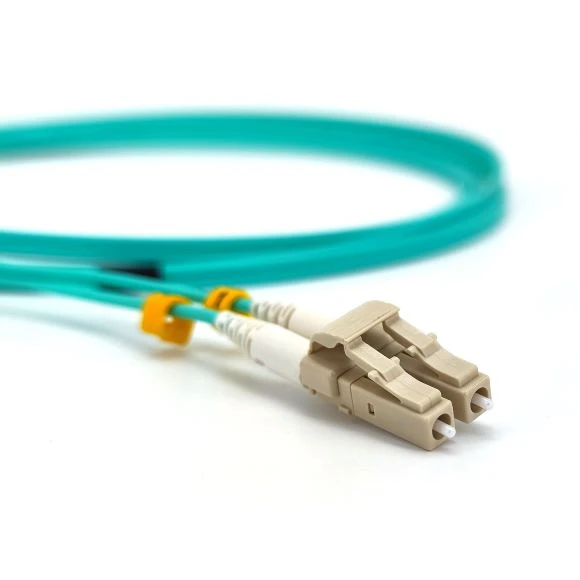

LC LCパッチケーブルとは何ですか?
LC UPC から LC UPC への光ファイバ パッチ ケーブルは、LSZH ジャケットが付属し、両端が LC UPC 光ファイバ コネクタであらかじめ終端処理されている光ファイバ パッチ ケーブルで構成されています。UPC LC タイプの光ファイバ コネクタは、長さを最小限に抑えます。表面研磨仕上げにより挿入損失レベルを低減。
当社のケーブルは 100% 光学的に検査され、挿入損失がテストされています。
仕様
|
コネクタの種類 |
LC |
|
研磨タイプ |
UPC |
| ファイバーの種類 | LSZH デュプレックス |
| ファイバーモード | マルチモード |
|
挿入損失 (dB) |
0.20以下 |
| 反射減衰量 (dB) | UPC 50 以上、APC 65 以上 |
|
設置温度（度） |
-20 ～ 70 |
|
保管温度 (度) |
-40から+85まで |
OM3光ファイバーケーブルとは何ですか?
OM3 ファイバーは、レーザーに最適化されたマルチモード ファイバーの一種です。 850nmのVCSELレーザー光源を使用し、コア径は50μm、外側シースはアクアブルーのファイバです。 通常、データセンターの配線環境で使用され、10G またはさらに 40/100G の高速イーサネット伝送をサポートします。
光ファイバーケーブルの種類
| ファイバーの種類 | コア径 (μm) | ジャケットの色 | 波長 | オーバーフィルされた帯域幅 (@850nm) | 実効帯域幅 (@850nm) | |
|---|---|---|---|---|---|---|
| マルチモード | OM1 | 62.5 | オレンジ | 850nm 1300nm |
500MHz | – |
| OM2 | 50 | オレンジ | 850nm 1300nm |
200MHz | – | |
| OM3 | 50 | アクア | 850nm 1300nm |
1500MHz | 2000MHz | |
| OM4 | 50 | アクア | 850nm 1300nm |
3500MHz | 47000MHz | |
| OM5 | 50 | ライムグリーン | 850nm 953nm 1300nm |
3500MHz | 47000MHz | |
| シングルモード | OS1/OS2 | 8.3または9 | 黄色 | 1310nm 1550nm |
– | – |
光ファイバーケーブルの速度と長さ
| ファイバーの種類 | ファストイーサネット10/100 | ギガビットGbE10 | ギガビット10GbE | 40ギガビット40GbE | 100ギガビット100GbE | 400ギガビット400GbE | 40ギガビットSWDM4 | 100ギガビットSWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40km | 100km | 40km | 40km | 40km | 10km | – | – |
