A: 素晴らしい質問です。これはよく聞かれます。 MPO (マルチ-) はマルチファイバー コネクタの一般的な業界標準です。一方、MTP® は米国 Conec が製造する高性能ブランドです。{{2}次のように考えてください。すべての MTP コネクタは MPO- に準拠していますが、すべての MPO コネクタが MTP の拡張機能を備えているわけではありません。 MTP バージョンは、より厳しい公差、再終端を容易にする取り外し可能なハウジング、および全体的な光学性能の向上を実現します。これらは完全に交換可能であり、互いに嵌合しますが、混合すると、品質の低いコネクタによって全体的なリンク パフォーマンスが制限されます。-ミッションクリティカルなデータセンター アプリケーションの場合は、最良の結果を得るために MTP をお勧めします。{9}}

A: 極性とは、送信機 (Tx) が相手側の受信機 (Rx) に接続されていることを確認することです。間違えると信号がゼロになります。簡単な内訳は次のとおりです。タイプ A は「ストレート」で、一方の端でキーを押し-、もう一方の端でキーを押し-ます。タイプ B は「反転」され、両端がキー-上にあり、ファイバー位置 1- から-、および 12 から 1 に反転します。タイプ C は、隣接するペアの位置を交換する「ペア反転」です。データセンターでのほとんどの 40G/100G 並列光導入では、タイプ B が最も頻繁に使用されています。これは、同じ標準の A-to-B 二重パッチ コードを両端で使用できるため、在庫管理が簡単になるためです。不明な場合は、ネットワーク図をお送りください。正しい極性構成を見つけるお手伝いをいたします。

A: 40GBASE-SR4 または 100GBASE-SR4 光ファイバーを実行する OM3 マルチモード ファイバーでは、最大 100 メートルの距離が見えます。 10GBASE- SR の場合、OM3 は最大 300 メートルまで到達できます。ここで、もう少し到達距離が必要な場合 (たとえば 40G/100G で 150 メートル)、帯域幅がより高い OM4 ファイバーにステップアップすることをお勧めします (4700 MHz · km 対 OM3 の 2000 MHz · km)。ラック間の距離は通常 100 メートル未満であるため、ほとんどのデータセンター アプリケーションは OM3 の範囲内に快適に収まります。{23}}-}結論: 短期間で実行されるコスト重視のプロジェクトの場合、OM3 は完璧な機能を備えており、コストを節約できます。

A: これは重要です。性別を間違えると、コネクタが損傷するか、まったく接続されなくなる可能性があります。オス MTP コネクタには位置合わせピンがあります。メスコネクタには、これらのピンを受け入れるガイド穴があります。これが黄金律です。オスは常にメスと交尾し、同じものになることはありません。--ほとんどのトランシーバー モジュール (QSFP+、QSFP28) にはピン付きのオス インターフェースが組み込まれているため、パッチ コードはメスである必要があります。-アダプター パネルを介して 2 本のメス トランク ケーブルを接続する場合、アダプター自体がピンの位置合わせを処理します。当社は、サブミクロンのファイバーの位置合わせを保証する高精度のガイド ピンを使用してケーブルを製造しています。これが、低い挿入損失数を実現する方法です。{10}

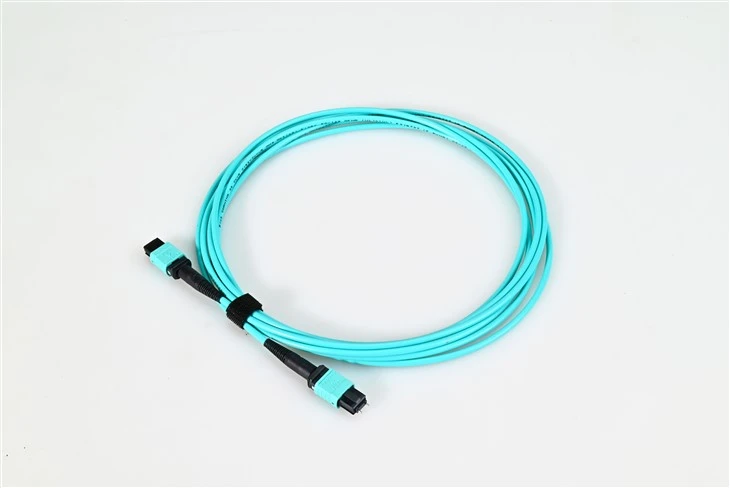

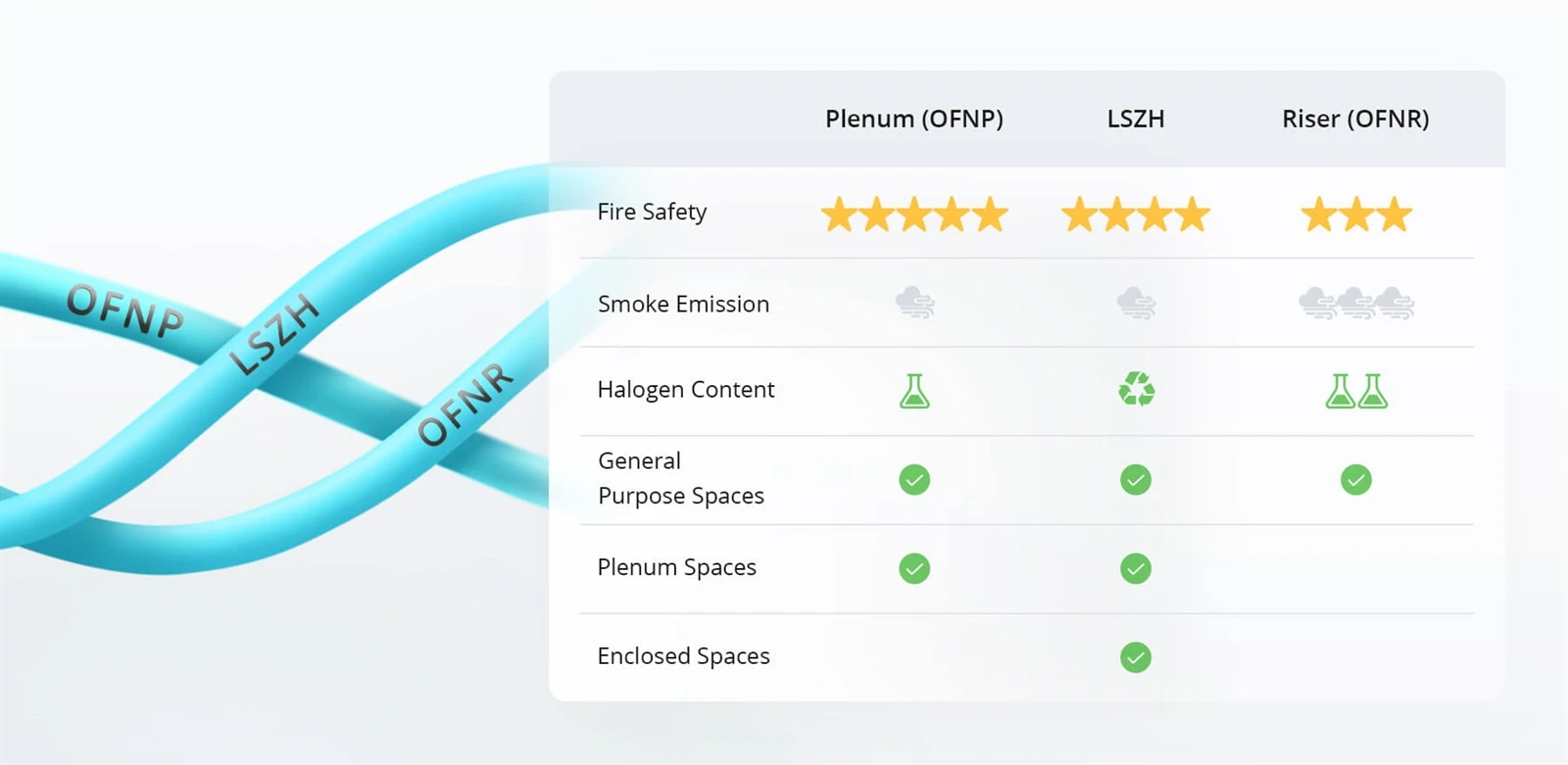

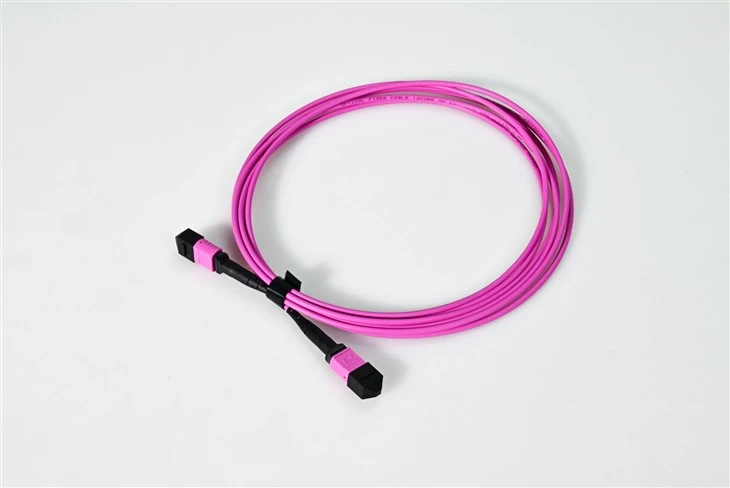

A: アクアは、レーザーに最適化された OM3 および OM4 マルチモード ファイバーの TIA-598 標準カラーコード-です。これは単なる装飾ではありません。何百ものケーブルがある高密度のデータセンターで作業している場合、その水色のジャケットを見れば、それが 850nm の VCSEL トランシーバー用に設計されたマルチモード 50/125 ミクロン ファイバーであることがすぐにわかります。誤って黄色のシングルモード ケーブルと混同することはありません。-メーカーによっては、OM3 と区別するために OM4 専用にエリカ バイオレット (わずかに異なる色合い) を使用していますが、アクアとバイオレットの両方が許容されます。当社のコネクタ ブーツは、ファイバー数によって色分けされており、8 芯の場合は灰色、12 芯の場合は黒、24 芯の場合は赤色になります。これにより、取り付けとトラブルシューティングが大幅に迅速化されます。

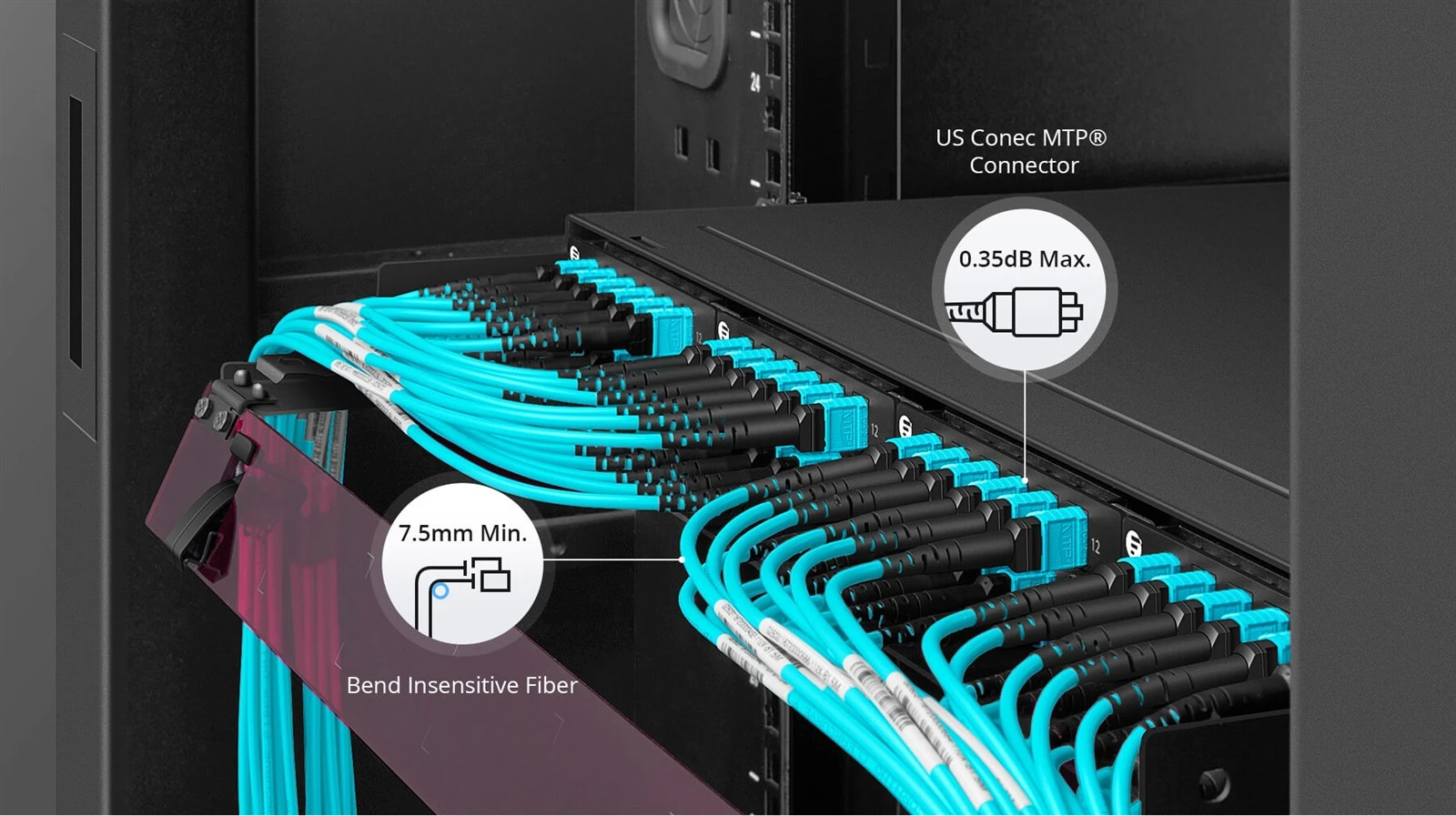

A: 当社の MTP/MPO OM3 パッチ コードは、標準マルチモード MT フェルールを使用した場合、最大挿入損失が 0.50 dB 以下になるように指定されていますが、標準で 0.30 dB 以下、最大で 0.50 dB 以下の低損失バージョンも提供しています。{2}本当に要求の厳しいアプリケーションでは、当社のエリート/プレミアム グレードのケーブルは標準で約 0.15dB を達成します。当社が出荷するすべてのケーブルは個別にテストされます。当社では 3D 干渉法を使用してフェルールの形状と端面の品質を検証します。-マルチモードの場合、リターンロスは 20dB 以上です。これらの仕様は、40G または 100G 接続のリンク バジェットを計算するときに重要です。複数のパッチ ポイントにわたって 10 分の 1 dB ごとにカウントされます。記録用の文書が必要な場合は、各バッチにテストレポートを提供します。

A: まったくやりすぎではありません。実際、これは賢明な投資です。 MTP/MPO コネクタを備えた OM3 ファイバーは、10GBASE-SR を最大 300 メートルまでサポートします。問題ありません。利点は、アップグレードが必要な場合に 40G および 100G に対応できるインフラストラクチャを構築できることです。再ケーブルは必要ありません。当社のお客様の多くは、現在 10G 用の OM3 MTP トランク ケーブルを導入しており、後でトランシーバーを交換するだけでより高速にジャンプできます。 12- ファイバ MTP コネクタは、ブレークアウト カセット（MTP から 6×LC デュプレックス）を介して 10G SFP+ と完全に連携し、低速でもマルチ-} ファイバ ケーブル接続の密度の利点が得られます。すべては投資の将来性を保証することです。

A: MTP のクリーニングには特定のツールが必要であるというのは正しいことです。標準の LC クリック クリーナーだけを使用することはできません。マルチファイバー フェルール用に設計された MTP- 専用のリール- タイプのクリーナーまたはカセット クリーナーをお勧めします。クリーニング動作は、1 回のパスで 12 (または 24) 個のファイバー端面すべてを通過する必要があります。{7}}嵌合する前に、両方のコネクタを清掃してください。1 つのファイバに 1 つの塵の粒子があるだけでも、1dB 以上の損失が発生し、リンク バジェットを破壊する可能性があります。コネクタが接続されていないときは、ダスト キャップを付けたままにしてください。検査するには、MTP アダプター チップを備えた顕微鏡が必要です。すべてのケーブルにはダスト キャップが付属していますので、安心してご使用ください。クリーニングに数秒かかるだけで、後でトラブルシューティングにかかる​​時間を節約できます。
