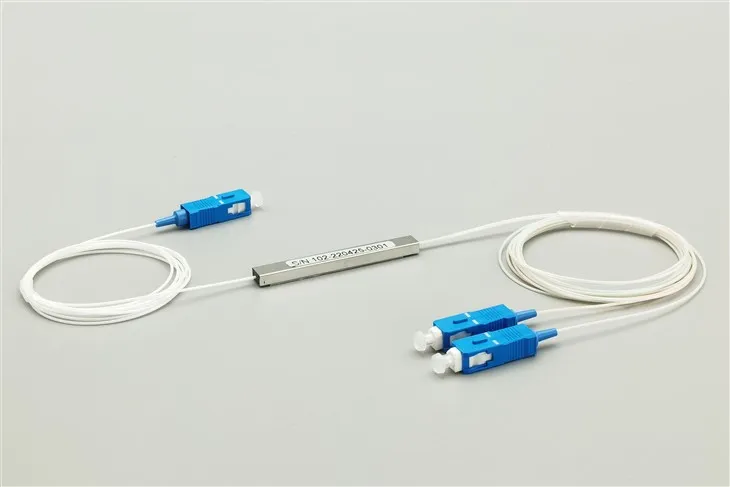

1×2 Plc ファイバー スプリッター ミニ チューブ SC UPC

光スプリッタは、パッシブ光ネットワーク (PON) の重要なコンポーネントであり、単一の入力ファイバー信号を複数の出力ファイバーに分配したり、複数の入力ファイバー信号を 1 つの出力ファイバーにマージしたりするために使用されます。この記事では、光ファイバースプリッターの詳細な使用方法と手順を分析します。

1、準備作業

1. 道具と材料

光ファイバー切断ナイフ: 光ファイバーを正確に切断するために使用されます。

光ファイバーケーブルストリッピングプライヤー：光ファイバーの外層の被覆層を除去するために使用されます。

光ファイバークリーニングツール: 光ファイバーコネクタのクリーニングに使用されるアルコール綿棒、光ファイバークリーニングペンなど。

光ファイバージャンパー: 光ファイバースプリッターと機器を接続するために使用されます。

光パワーメーター: 光信号の強度を測定するために使用されます。

OTDR (Optical Time Domain Reflectometer): 光ファイバーリンクの損失ポイントとブレークポイントを検出するために使用されます。

2. 設備の確認

スプリッターをチェックします。光ファイバー スプリッターが物理的に損傷していないこと、およびコネクタが汚れていなくて無傷であることを確認します。

光ファイバー ケーブルを確認します。光ファイバー ケーブルが著しく損傷したり曲がったりしていないことを確認します。

2、インストール手順

1. コネクタを清掃します

入力端のクリーニング: 光ファイバー クリーニング ツールを使用して、光ファイバー スプリッターの入力端コネクタを徹底的にクリーニングします。

出力端の清掃: 各出力ポートのコネクタも清掃して、ほこりや汚れがないことを確認します。

2. 光ファイバーケーブルを準備する

光ファイバーの切断: 光ファイバー切断ナイフを使用して光ファイバーを平らな端面に切断し、滑らかに切断します。

被覆層を剥がす：光ファイバケーブル剥離ペンチを使用して光ファイバの被覆層を剥がし、裸ファイバ部分を露出させます。

裸のファイバーを清掃する: アルコール綿棒または光ファイバー クリーニング ペンを使用して、裸のファイバー部分を清掃し、ほこりや油分がないことを確認します。

3. 光ファイバーの接続

入力端の挿入: 加工された光ファイバー ケーブルを光ファイバー スプリッターの入力コネクタに挿入し、確実に接続されていることを確認します。

出力端の挿入: 複数の処理された光ファイバーを光ファイバー スプリッターの各出力ポート コネクターに挿入し、各接続がしっかりと接続されていることを確認します。

4. 固定接続

ネジのロック: SC または LC タイプのコネクタを使用する場合、通常はコネクタ ハウジングを回転させてネジをロックする必要があります。

バックル ロック: MPO または MTP タイプのコネクタが使用されている場合、通常は自動的にロックするバックル デバイスがあります。

3、テストと検証

1. 光パワー試験

入力端の測定: 光パワーメータを使用して入力端の光パワーを測定し、初期値を記録します。

出力端の測定: 各出力ポートの光パワーを順番に測定し、各ポートの光パワー値を記録します。

損失の計算: 入出力端子の光パワー値に基づいて、各出力ポートの挿入損失を計算します。挿入損失=入力光パワー-出力光パワー。

2. OTDRテスト

リンク検出: OTDR を使用して、電話局からユーザー エンドまでのすべてのパスを含む光ファイバー リンク全体を検出します。

問題の発見: OTDR の波形図を使用すると、特定の損失ポイントまたはブレークポイントを特定して、障害があるかどうかを判断できます。

3. 均一性をチェックする

ポートの比較：各出力ポートの光パワー値を比較して、それらの差が許容範囲内であることを確認します。通常、均一性とは、最大挿入損失と最小挿入損失の差を指します。

4、取り付け上の注意事項

1. 過度の曲げを避ける

曲げ半径: 光ファイバーは信号損失を防ぐために過度の曲げを避ける必要があります。一般に、曲げ半径は光ファイバーの直径の 10 倍以上である必要があります。

2.防塵・防水

良好な密閉性: 特に屋外環境では、ほこりや湿気の侵入を防ぐために、接続が十分に密閉されていることを確認してください。

3. 本人確認管理

明確な識別: 管理とメンテナンスを容易にするために、各光ファイバーに明確なラベルを付けます。ラベルまたはマーカーを使用して、光ファイバー ケーブルにマークを付けることができます。

5、メンテナンスとトラブルシューティング

1. 定期点検

クリーニング: コネクタとスプリッターの表面を定期的に掃除して、清潔さを維持します。

接続を確認する: 光ファイバー接続がしっかりしているか、緩んでいるか、損傷しているかどうかを定期的に確認してください。

2. トラブルシューティング

光パワーテスト: 出力ポートの光パワーが異常に低いことが判明した場合、接続不良またはスプリッター自体の問題が原因である可能性があります。

コンポーネントを交換する: スプリッターまたはコネクタが損傷していることが判明した場合は、適時に交換する必要があります。

再接続: 接続が緩んでいる場合は、プラグを抜き、接続がしっかりしていることを確認します。

光ファイバー スプリッターの使用には主に、準備作業、設置手順、テストと検証、メンテナンスとトラブルシューティングなど、いくつかの重要な手順が含まれます。適切な設置とメンテナンスにより、光ファイバー ネットワークの安定性と信頼性を確保できます。上記の手順と注意事項に従うことで、光ファイバー スプリッターを効果的に使用して、さまざまなアプリケーション シナリオのニーズを満たすことができます。
