光ファイバースプリッターとは何ですか?
光スプリッタは、光信号を複数の部分に分割する受動デバイスです。これは主に FTTx/PON ネットワークで 1 本の光ファイバー ケーブルを複数の分岐に分割するために使用され、複数のエンド ユーザーのサポートを可能にし、それによってバックボーン ファイバー ネットワークの負荷を軽減します。さらに、長距離ネットワーク、ケーブル テレビ、ATM 回線の保守や、ローカル/メトロ ネットワークでの信号配信にも使用されています。-
光ファイバー スプリッターには通常、少なくとも 2 つのポートがあり、最大 128 個のポートを持つことができます。最も一般的に使用される 2 つのタイプは、コスト効率の高い従来の融着バイコニカル テーパー (FBT) スプリッタと、コンパクトで高密度に適した平面光波回路 (PLC) スプリッタです。-
PLC スプリッターで一般的に使用される光ファイバーにはいくつかの標準直径があり、これらはファイバーの外形寸法に関連しています。一般的な繊維直径には、250 μm、900 μm、2mm などがあります。さまざまな繊維直径が、さまざまなパッケージングや用途に適しています。

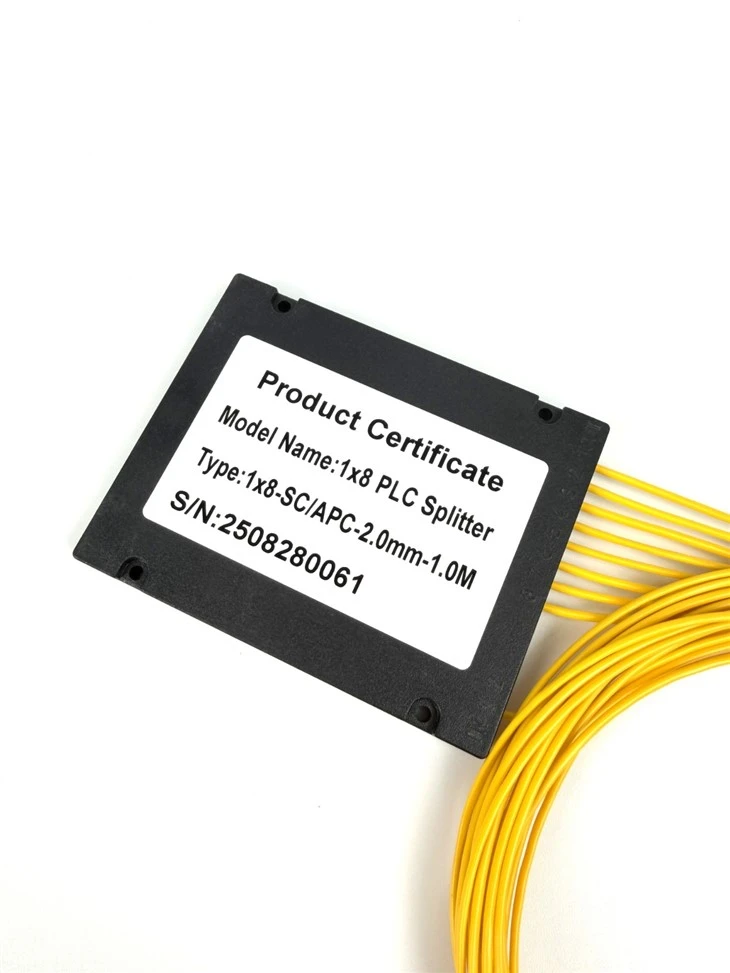

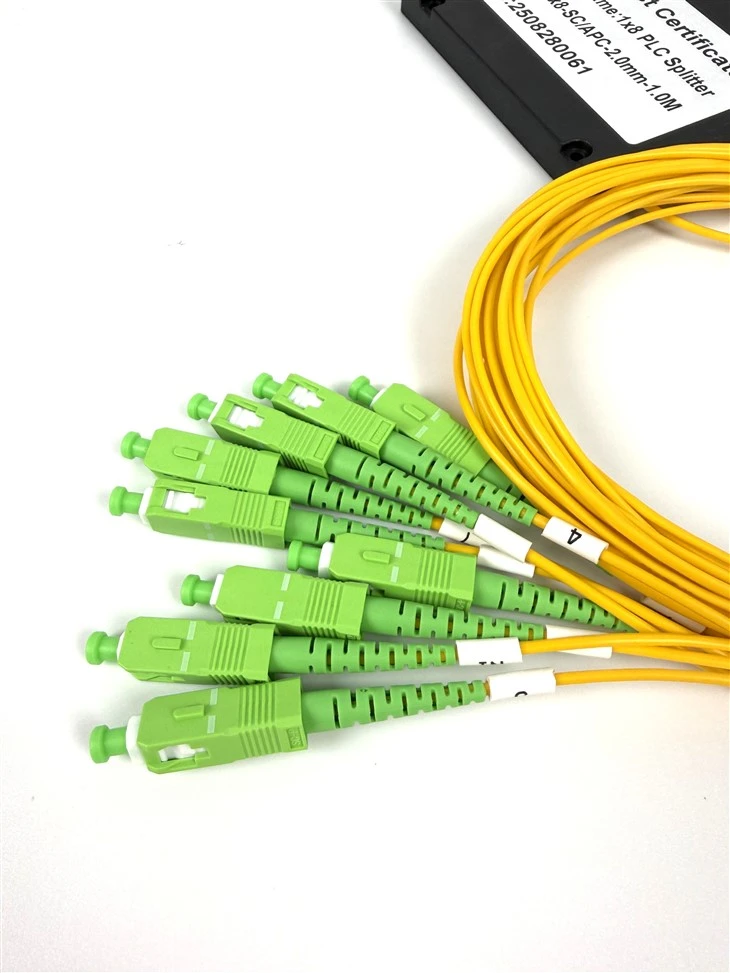

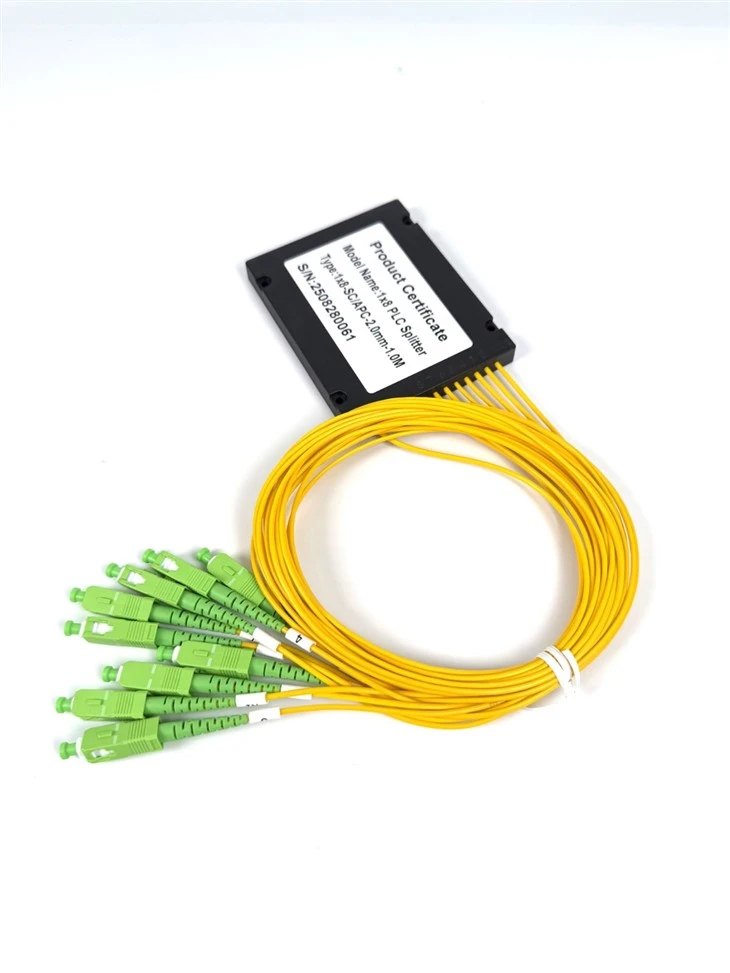

製品仕様
|
パッケージスタイル |
ABSモジュール |
構成タイプ |
1x8 1x16 1x32 1x64 |
|
ファイバーの種類 |
シングルモード G.657A1 |
コネクタの種類 |
SC/APC |
|
繊維径 |
2.0mm |
繊維長 |
>1m |
|
挿入損失 |
17.3dB以下 |
リターンロス |
50dB以上 |
|
損失の均一性 |
1.5dB以下 |
指向性 |
65dB以上 |
|
偏波依存損失 |
0.3dB以下 |
温度依存性損失 |
0.5dB以下 |
|
波長依存損失 |
0.3dB以下 |
動作帯域幅 |
1260～1650nm |
|
動作温度 |
-40～85度 |
保管温度 |
-40～85度 |
応用
PLC スプリッタは、光信号を中央の場所から複数の家庭や場所に分配するために FTTH ネットワークで広く使用されています。次の図は、1x4 PLC スプリッタの一般的なアプリケーションを示しています。 OLT からの光信号は、単一の入力ファイバーを介して PLC スプリッターに入力されます。次に、PLC スプリッタは、入力光信号を所定の比率に従って 4 つの異なるビームに均等に分割し、各ビームは同じ割合の入力光パワーを伝送します。分割後、光信号は 4 本の独立した出力ファイバーに送信され、信号は 4 つの異なるユーザーまたはデバイスに分配されます。
