光ファイバーパッチコードの分極モード分散とは何ですか？

偏光モード分散（PMD）は、特に光ファイバーパッチコードについて議論する場合、光ファイバー通信の領域における重要な概念です。高品質の光ファイバーパッチコードのサプライヤーとして、PMDを理解することは、お客様に最高の製品とサービスを提供するために不可欠です。

光ファイバーの偏光を理解する

PMDを掘り下げる前に、光ファイバーのコンテキストで偏光を理解することが重要です。電磁波である光は偏光できます。光ファイバーケーブルでは、2つの直交偏光モードは、光が移動するための2つの独立したパスと考えることができます。理想的な条件下では、これらの2つの偏光モードは、同じ速度で繊維を介して伝播します。ただし、実際の世界シナリオでは、これはしばしばそうではありません。

偏光モード分散とは何ですか？

偏光モード分散とは、光ファイバーケーブルの2つの直交偏光モードの伝播時間の違いを指します。光パルスが繊維に打ち上げられると、2つの偏光成分に分割できます。さまざまな要因により、これらの2つのコンポーネントは異なる速度で移動する可能性があり、パルスが時間とともに広がります。この拡散はPMDとして知られています。

PMDの単位は、通常、キロメートル（ps/√km）の平方根あたりのピコ秒です。たとえば、ファイバーのPMD係数が0.1 ps/√kmの場合、1キロメートルの繊維で、予想されるPMDは0.1 psになります。 100キロメートルの繊維では、PMDは0.1×√100= 1 psになります。

偏光モード分散の原因

光ファイバーパッチコードにPMDを引き起こす可能性のあるいくつかの要因があります。

繊維製造における欠陥

光ファイバーケーブルの製造プロセス中に、完全に円形のクロスセクションを実現することはほとんど不可能です。繊維コアの軽微な楕円変形でさえ、2つの偏光モードの屈折指数の違いにつながる可能性があります。その結果、2つの偏光成分が異なる速度で伝播し、PMDを引き起こします。

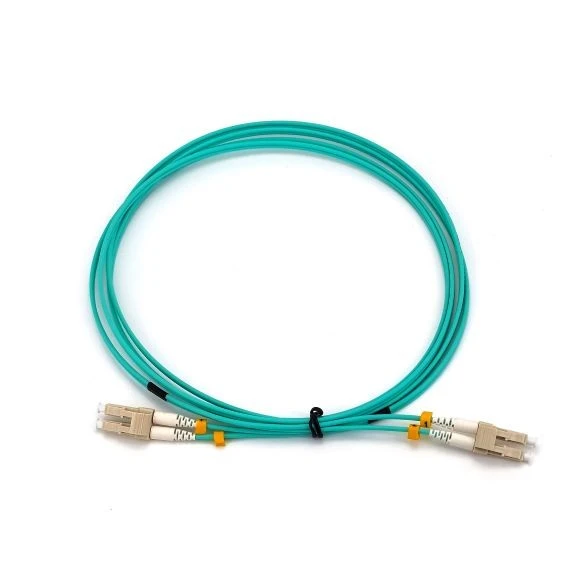

Fiber Optic Lc Lc Patch Cable Fiber Optic MPO Patchcord

機械的ストレス

繊維の外部機械的応力もPMDを誘導する可能性があります。たとえば、光ファイバーパッチコードを曲げ、ねじれ、または絞ると、繊維の局所屈折指数が変更される可能性があります。この屈折率の変化は、偏光モードの伝播に異なる影響を与え、PMDにつながります。ケーブル内の異なる材料が拡大したり、異なる速度で契約するため、温度の変動でさえ繊維に機械的ストレスを引き起こす可能性があります。

環境要因

時間が経つにつれて、湿度や温度の変化などの環境要因により、繊維が年齢になる可能性があります。この老化プロセスは、繊維の構造と特性の変化につながり、PMDを増加させる可能性があります。

光ファイバー通信に対するPMDの影響

PMDは、光ファイバー通信システムのパフォーマンスに大きな影響を与える可能性があります。

信号劣化

PMDのために光パルスが広がると、信号の品質が悪化します。 10 gbps以上で動作するような高速データ送信システムでは、少量のPMDでさえ、インターシンボル干渉（ISI）を引き起こす可能性があります。 ISIは、スプレッド - パルスが互いに重複しているときに発生し、受信機が異なるシンボルを区別することを困難にします。これにより、ビット - エラー率（BER）が増加する可能性があります。これは、送信されたデータのエラーが増えることを意味します。

限られた送信距離

PMDは、光ファイバー通信システムの最大透過距離を制限します。繊維の長さが増加すると、PMDの効果が蓄積します。許容可能なBERを維持するには、送信距離を減らす必要がある場合があります。たとえば、PMDが高いシステムでは、PMDによって引き起こされる信号分解を補うために、データをより頻繁に再生する必要がある場合があります。

PMDの測定と管理

PMDを正確に測定することは、光ファイバーパッチコードの品質を確保するために重要です。固定 - アナライザー法やジョーンズマトリックス固有分析（JME）メソッドなど、PMDを測定する方法はいくつかあります。

PMDを管理するために、光ファイバーメーカーは製造プロセス中にいくつかのステップを踏むことができます。たとえば、高度な製造技術を使用して、繊維コアの楕円形の変形を最小限に抑えることができます。さらに、適切なケーブルの設計と設置は、繊維の機械的ストレスを軽減するのに役立ち、それによりPMDが減少します。

当社の製品とPMD

光ファイバーパッチコードのサプライヤーとして、PMDが低い製品を提供することに取り組んでいます。私たちの1メートルLCからLC UNIBOUTシングルモードデュプレックスパッチケーブルPMDを最小限に抑えるために慎重に製造されています。高品質の材料と高度な製造プロセスを使用して、繊維の安定性と性能を確保しています。

私たちの光ファイバーMPO PatchcordPMDに細心の注意を払う別の製品です。 MPOパッチコードは、高速で信頼できるデータ送信が非常に重要な高密度データセンターアプリケーションでよく使用されます。 PMDを制御することにより、MPOパッチコードがこれらのアプリケーションの厳格な要件を満たすことを保証できます。

同様に、私たち光ファイバーLC LCパッチケーブルPMDが低いように設計されています。 LCコネクタは光ファイバーネットワークで広く使用されており、LC LCパッチケーブルは、ローカルエリアネットワークから長い通信システムまで、さまざまなアプリケーションに適しています。

結論

偏光モード分散は、光ファイバーパッチコードの性能に影響を与える重要な要素です。サプライヤーとして、私たちはPMDの重要性を理解し、当社の製品への影響を最小限に抑えるためにあらゆる尺度をとっています。品質へのコミットメントにより、光ファイバーパッチコードが信頼性の高い高速データ伝送を提供できるようになります。

PMDが低い高品質の光ファイバーパッチコードが必要な場合は、調達とさらなる議論についてお問い合わせください。当社の製品は、特定の要件と期待を満たすことができると確信しています。

参照

GP Agrawal、「Fiber -Optic Communication Systems」、John Wiley＆Sons、2010。
R. Olshansky、「光繊維の基礎」、Academic Press、1981。
ITU -Tの推奨G.650.1、「単一モード光ファイバーとケーブルの偏光モード分散パラメーターの定義とテスト方法」、International Telecommunication Union、2018。
