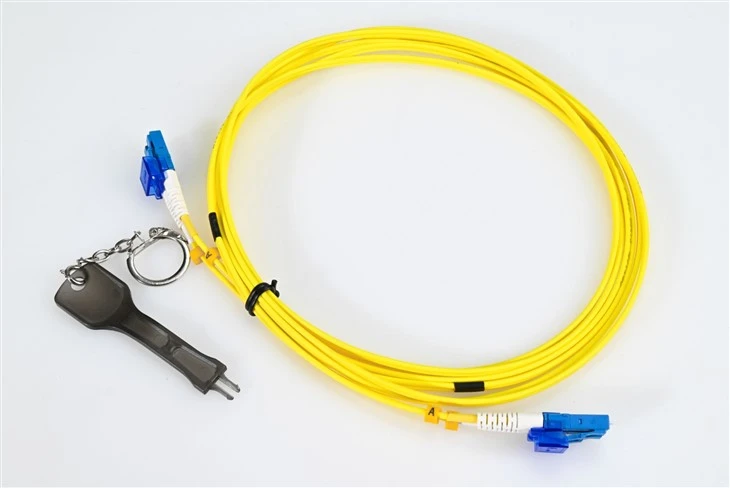

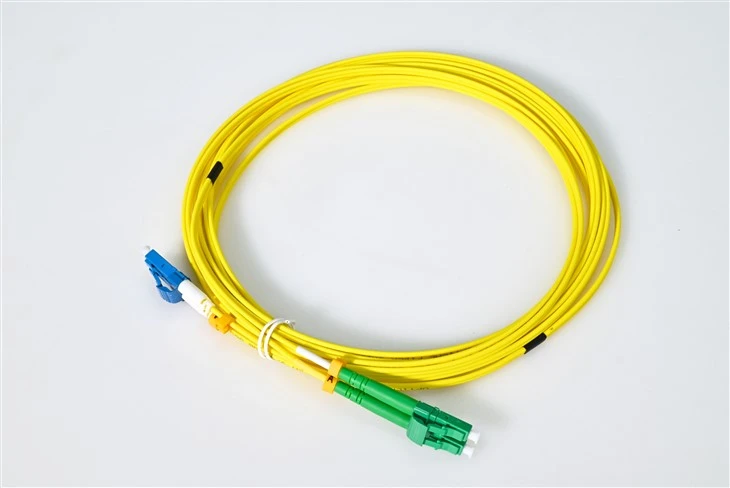

LC UPC から LC APC へのハイブリッド シングルモード パッチ ケーブル、G657A1 曲げ-の影響を受けにくいファイバー付き

A: 専用のハイブリッド パッチ ケーブルは、UPC{0}}対-APC 嵌合アダプタを使用する場合と比較して、総挿入損失が低くなります。アダプター接続ごとに、損失と潜在的な反射点が追加されます。この単一のハイブリッド ジャンパーは工場で研磨された端を備えており、UPC と APC 機器をブリッジする際に、よりクリーンな信号転送を保証します。{4}}

A: UPC (Ultra Physical Contact) は平らに研磨された端面を持ち、APC (Angled Physical Contact) は 8- 度の角度を持った端面を持ちます。 APC コネクタはリターン ロスが高く (後方反射が低い)、アナログ ビデオや高感度アプリケーションに適しています。-このハイブリッド ケーブルは両方のタイプを直接接続します。

A: はい。パッシブ光ネットワークには、多くの場合、APC コネクタを備えた OLT ポートと、UPC ポートを備えた一部の ONT/ONU デバイスがあります。 PON 導入用のこのハイブリッド シングル モード パッチ ケーブルは、各接続ポイントにアダプタ モジュールを必要とせずに、このようなインターフェイスの不一致をブリッジします。

A: G657A1 ファイバーは、信号を大幅に損失することなく、より狭い曲げ半径 (最小 10mm) を実現します。これにより、ハイブリッド パッチ ケーブルは、狭いスペース、密集したパッチ パネル、標準の G652D ファイバではマクロ曲げ減衰が発生する障害物の周囲の配線に適しています。-

A: データセンター、オフィスビル、公共会場などの密閉空間では、LSZH (低煙ゼロハロゲン) ジャケットが推奨または必須です。この難燃性 LC ハイブリッド ケーブルは、屋内火災安全基準を満たしており、火にさらされた場合でも有毒な煙の発生を最小限に抑えています。-さまざまな環境に適したジャケット タイプを選択するためのガイダンスについては、次の記事を参照してください。屋内および屋外の光ファイバーケーブルの設置要件とジャケットの選択.

A: APC コネクタの端は、角度を付けて研磨されているため、通常、60dB 以上のリターン ロスを達成します。 UPC エンドは 50dB 以上のリターンロスを提供します。 0.3dB 以下の挿入損失と組み合わせることで、このハイブリッド デュプレックス パッチ コードは、敏感な光リンクの信号品質を維持します。

A: はい。 9/125μm シングルモードファイバーは、1310nm および 1550nm の波長で数キロメートルにわたる伝送をサポートします。この長距離接続用の LC UPC から APC へのジャンパーは、標準のシングルモード トランシーバーで動作し、メトロまたはアクセス ネットワーク セグメントに導入できます。{6}}

A: カスタムのケーブル長、ジャケットの色、二重/単信構成は受注生産可能です。ハイブリッド パッチ ケーブルの一括注文またはプロジェクト固有の設置に関する要件を指定するには、サプライヤーに問い合わせてください。{1}}
