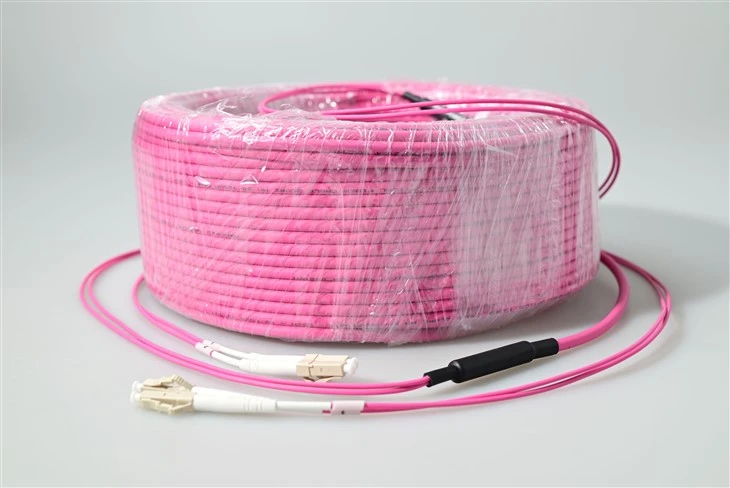

LC LCパッチケーブルとは何ですか?
LC-LC 光ファイバー パッチ コードは、多くのアプリケーションで非常によく使用されている小型のコンパクトなパッチ ケーブルです。これらのネットワーク ソリューションには、電気通信ネットワーク、LAN、データ処理ネットワーク、デバイス終端、構内分散が含まれます。 LC-LC パッチ コードは、少ないスペース消費でギガビット アプリケーションや ATM アプリケーションに高速イーサネット ソリューションを提供できるように設計されています。
仕様
| パラメータ | ユニット | FC、SC、LC/外装ファイバーパッチコード | ST、MU | MT-RJ、MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| パソコン | UPC | APC | パソコン | パソコン | UPC | パソコン | パソコン | UPC | パソコン | パソコン | APC | ||
| 挿入損失(代表値) | dB | 0.3以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.2以下 | 0.3以下 | 0.3以下 |
| リターンロス | dB | 45以上 | 50以上 | 60以上 | 30以上 | 45以上 | 50以上 | 30以上 | 45以上 | 50以上 | 35 以上 | 55以上 | 75 以上 |
| 動作波長 | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| 交換性 | dB | 0.2以下 | 0.2以下 | 0.2以下 | 0.2以下 | ||||||||
| 振動 | dB | 0.2以下 | 0.2以下 | 0.2以下 | 0.2以下 | ||||||||
| 動作温度 | 程度 | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| 保管温度 | 程度 | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| ケーブル径 | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
特徴
SFF ソリューションに対する高まる需要に対応
LC コネクタは直径 1.25 mm のフェルールのみで製造されており、高密度の光ファイバー ネットワークにとって大きな利点となります。 LC コネクタは、SFP、XFP、SFP+ トランシーバーなどの高密度接続向けの標準 IEC 61754-20 に基づいて製造されています。これが実際の展開にどのように変換されるかについて詳しくは、ガイドを参照してください。-SFP+ およびデータセンター環境向けの高密度 LC ファイバー コネクタ ソリューション.
シングルモードまたはマルチモード LC-LC、ライザーまたはプレナム定格
当社は LC-LC 光ファイバー ケーブル アセンブリを提供しています。シングルモード (9/125 OS1、OS2)、デュプレックスおよびマルチモード (50/125 および 62.5/125)オプション。ライザー アプリケーション用かプレナム接続用かを選択するか、完全にカスタマイズしたい場合は、LC-LC パッチ コードの OEM/ODM サービスの詳細についてお問い合わせください。
簡単で便利な引き出し
便利なスナップイン構成で構築された LC{0}}LC 接続には、RJ45 コネクタの保持タブと同様のロック機構が装備されています。デバイスへのコネクタの接続と取り外しが簡単になりました。ロッキング タブは射出成形されており、ケーブルの設置やメンテナンス時の引っ張り、ひずみ、引っかかり、衝撃に対する耐性が強化されています。{4}}
安全でテスト済みの低挿入損失ファイバーアセンブリ
当社のパッチコードは 100% 光学的に検査され、0.02 dB を超えない低い挿入損失を実現することがテストされています。
アプリケーション
LC マルチモード デュプレックス OM4 パッチ コードは、距離よりもコネクタ密度、短距離帯域幅、高速ホットスワップ パッチが重要となる環境向けに特別に設計されています。- 1.25mm SFF フェルールの直径は標準 SC フェルールの半分であるため、この LC OM4 デュプレックス ファイバ ジャンパは、同じ 1U のパネル スペース - に 2 倍のポートを収めることができます。そのため、次のシナリオが主な導入ターゲットとなります。
高密度 SFP+ / QSFP+ トランシーバー ラック
Slots straight into 10G SFP+, 25G SFP28, and 4×10G QSFP+ break-out cages. The 1.25mm SFF LC patch cable keeps port-to-port pitch at 6.25mm, matching the mechanical spacing defined by IEC 61754-20 for stackable transceiver cages.
10G / 40G / 100G ショートリーチ マルチモード リンク-
OM4 50/125 レーザー-に最適化されたファイバーは、10GBASE-SR を最大 400 m、40GBASE-SR4 を最大 150 m、100GBASE-SR10 を最大 150 m まで伝送します。これにより、OM4 LC-LC 二重光ファイバ ケーブルが、単一のデータ ホール内のスパイン リーフ ファブリック用のデフォルトのショートリーチ ジャンパ-になります-。プロジェクトに OM3 と OM4 のどちらを導入するかを評価している場合は、OM3 と OM4 マルチモード ファイバーの比較ガイド主要な距離、帯域幅、コストのトレードオフについて詳しく説明します。{0}}
24 時間 365 日ライブ パネルでのホットスワップ パッチ-
RJ45- スタイルのスナップ-ラッチは指 1 本で解除できます - 工具や隣接ポートへの影響はありません。現場技術者は、隣接するケーブルを誤って引っ張るとサービス ヒットが発生する生産パネルに、この LC デュプレックス OM4 パッチ リードを好みます。
ストレージ エリア ネットワーク (ファイバー チャネル 16G / 32G)
Brocade と Cisco の SAN ディレクターは、すべてのポートでデュプレックス LC を使用します。マルチモード OM4 LC 間ジャンパは、最大 125 m の 16GFC と最大 100 m の 32GFC - をサポートし、ほとんどのエンタープライズ SAN ファブリック内の最長の列間到達距離をカバーします。--。
ライザーおよびプレナム構造化ケーブル (OFNR / OFNP)
ライザー シャフトやエア プレナム天井を構築する大量注文の購入者向けには、LC OM4 二重プレナム パッチ コードを、米国連邦政府や医療プロジェクトでよく規定されている NFPA 262 および UL 910 の火災安全要件-を満たす OFNR または OFNP 定格のジャケットとともに利用できます。-
システムインテグレーター向けOEM/ODM卸売
カスタム印刷ラベル、色分けされたブーツ、標準外のブレークアウト長さ（最小 0.5 m）などの大量の OEM 注文も受け付けています。-卸売 LC マルチモード デュプレックス ジャンパの購入者は、同じ PO 上で混合した 0.9 / 2.0 / 3.0 mm のケーブル直径を組み合わせることができます。
幅広い温度の産業用ファイバーの稼働-
-40 ～ 75 度の動作ウィンドウは、標準の商用仕様を下限で 20 度上回っており、50/125 OM4 LC-LC デュプレックス パッチ ケーブルは、無条件のスイッチ ルーム、屋外シェルター、トラックサイドの通信キャビネットでも熱サイクル障害を起こすことなく耐えることができます。
よくある質問
Q1: 1.25mm SFF フェルールが SC ケーブルの 2.5mm フェルールより優れているのはなぜですか?
A: フェルールが小さいとポート間のピッチが半分になります。これがまさに、IEC 61754-20 が LC に 1.25 mm を選択した理由です。 24 個の SC デュプレックス ポートに適合する 1U パネルは、この LC マルチモード デュプレックス OM4 パッチ コードを使用して 48 個の LC デュプレックス ポートに適合し、ラックの設置面積を拡大することなくポート密度を 2 倍にします。
Q2: この LC から LC OM4 ファイバー ジャンパーは 40G および 100G で動作しますか?
A: はい。 OM4 レーザー-に最適化された 50/125 ファイバーは、短距離マルチモード リンクで 40GBASE-SR4 および 100GBASE-SR10- をサポートします。 40G/100G 並列光の場合、2 つの LC OM4 デュプレックス ジャンパを使用するか、MPO トランク - に移動しますが、2 つのデュプレックス -LC SFP+/QSFP+ ブレークアウト ポート-間の集約には、このコードが正しい選択です。
Q3: IEC 61754-20 準拠は具体的に何を保証しますか?
A: IEC 61754-20 は、LC インターフェース コネクタの国際寸法および嵌合規格です。ここで製造された IEC 61754-20 LC デュプレックス ジャンパーは、ベンダー ロックインがなく、Cisco、Juniper、Arista、HPE、Finisar などのメーカーの準拠トランシーバーやアダプターと確実に接続できます。
Q4: この OM4 LC パッチ コードを、卸売プロジェクト用に OFNP プレナム定格で注文できますか?
A: はい。一括購入者は、同じ PO で OFNR (ライザー) または OFNP (プレナム) ジャケットを指定できます。カスタマイズされたジャケットの評価の MOQ は通常、長さあたり 100 個です。-SKU; 0.5 m から 30 m までの長さが混在した状態で同梱発送されます。
Q5: LC OM4 二重ファイバー ケーブルの大量注文のリード タイムはどれくらいですか?
A: 標準構成 (アクア LSZH、2.0 mm、0.5 ～ 10 m) は在庫から 3 ～ 5 営業日で出荷されます。印刷ラベル、色分けされたブーツ、または標準外の長さのカスタム OEM 注文には、通常 7～12 営業日かかります。- 5,000+ 個の大型入札は個別にお見積りとなります。
Q6: すべてのユニットで 0.2 dB 以下の低挿入損失は保証されていますか?
A: すべての LC デュプレックス OM4 パッチ リードは、基準グレードのマスターに対して 100% 干渉計-検査され、-挿入損失テストが行われています。- -ラインで測定した一般的なILは、850 nmで0.2 dB以下、1300 nmで0.15 dB以下です。大量注文の品質提出物のリクエストに応じて、個別のテストレポートを入手できます。
Q7: ケーブル径は - 0.9、2.0、または 3.0 mm のどれを選択すればよいですか?
A: 耐圧潰性が重要な機器の配線へのパッチ パネルには 3.0 mm、高密度の 1U パッチ フィールドには 2.0 mm、ファンアウト アセンブリと内部カセットにはタイト バッファされた 0.9 mm- を使用します。 3 つの直径はすべて、同じ 50/125 OM4 LC-LC デュプレックス パッチ ケーブル ファミリで提供されます。
Q8: この OM4 ジャンパは OM3 トランシーバと下位互換性がありますか?
A: はい。 OM4 ファイバは、OM3 よりも高い帯域幅で動作しますが、同じ 50/125 コア ジオメトリを共有しているため、LC マルチモード デュプレックス パッチ コードは、モードの不一致なしに OM3 機器で動作します。リンクの到達範囲は、OM3/OM4 混合チャネルの下位グレードのレッグによって制御されます。-
Q9: 屋外ストリートキャビネットではどのくらいの動作温度が予想されますか?
A: 動作範囲は -40 度から +75 度、保管時は -45 度から +85 度です。これにより、-SFP+ 導入用の高密度 LC OM4 パッチ ケーブルは、ほとんどのヨーロッパ、北米、中東の気候帯の無条件キャビネットで使用できます。-
Q10: RJ45- スタイルのラッチはプッシュプル ユニブート ケーブルとどう違うのですか?
A: スナップイン ラッチは、よりシンプルで安価であり、現場技術者に広く普及しています。 Uniboot ケーブルはジャンパー断面積を約 25% 節約しますが、ユニットあたりのコストは高くなります。-標準の 1U パッチ フィールドでは、RJ45 スタイルの LC デュプレックス ジャンパが主流の選択肢です。 uniboot は別の製品ラインです。
Q11: この LC-LC OM4 二重コードは自社ブランドまたは OEM で出荷しますか?
A: 両方です。直接購入者は、Evolux- ブランドのラベルとパッケージを受け取ります。 OEM / 卸売 LC OM4 両面印刷サプライヤーの注文は、購入者自身の印刷、箱のデザイン、および工場の原産地証明書の文書とともに出荷されます。
Q12：注文前に確認すべきことは何ですか？
A: ご確認ください研磨タイプ (UPC または APC) - PC 対 UPC 対 APC コネクタ研磨ガイドを参照してくださいどの仕上げがリンクに適しているかわからない場合は、ジャケットの材質（LSZH / OFNR / OFNP / PVC）、ケーブル直径（0.9 / 2.0 / 3.0 mm）、長さ、色分けされたブーツ要件、各アセンブリに印刷された長さマーカーまたはシリアル番号付きラベルが必要かどうかを確認してください。-
