SC LCパッチケーブルとは何ですか?
SC-LC 光ファイバー パッチ コードは、多くの用途で広く使用されている小型でコンパクトなパッチ ケーブルです。これらのネットワーク ソリューションには、電気通信ネットワーク、LAN、データ処理ネットワーク、デバイス終端、構内分散が含まれます。 SC-LC パッチ コードは、少ないスペース消費でギガビット アプリケーションや ATM アプリケーションに高速イーサネット ソリューションを提供できるように設計されています。
仕様
| パラメータ | ユニット | FC、SC、LC/外装ファイバーパッチコード | ST、MU | MT-RJ、MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| パソコン | UPC | APC | パソコン | パソコン | UPC | パソコン | パソコン | UPC | パソコン | パソコン | APC | ||
| 挿入損失(代表値) | dB | 0.3以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.2以下 | 0.3以下 | 0.2以下 | 0.2以下 | 0.3以下 | 0.3以下 |
| リターンロス | dB | 45以上 | 50以上 | 60以上 | 30以上 | 45以上 | 50以上 | 30以上 | 45以上 | 50以上 | 35 以上 | 55以上 | 75 以上 |
| 動作波長 | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| 交換性 | dB | 0.2以下 | 0.2以下 | 0.2以下 | 0.2以下 | ||||||||
| 振動 | dB | 0.2以下 | 0.2以下 | 0.2以下 | 0.2以下 | ||||||||
| 動作温度 | 程度 | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| 保管温度 | 程度 | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| ケーブル径 | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

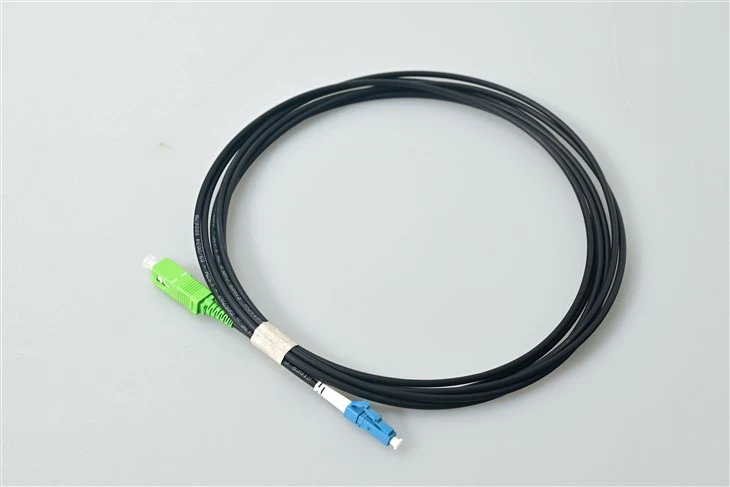

SC/APC から LC/UPC への光ファイバー パッチ コード
APC-から-UPC へのハイブリッド設計
SC/APC 8 度の角度研磨により、60 dB 以上のリターンロスが得られます。 LC/UPC ドーム研磨は 50 dB 以上を提供します。 1 本のケーブルで両方のインターフェイス タイプを接続します - 緑色のボディは APC を示し、青色は UPC を示します。
小型フォームファクタ、高密度 LC 接続-
LC 1.25 mm フェルールは SC 2.5 mm の半分のサイズです - SFP/SFP+/QSFP トランシーバーのポート密度を 2 倍にします。 RJ- スタイルのラッチにより、高速なプラグ-およびプル-操作が可能です。

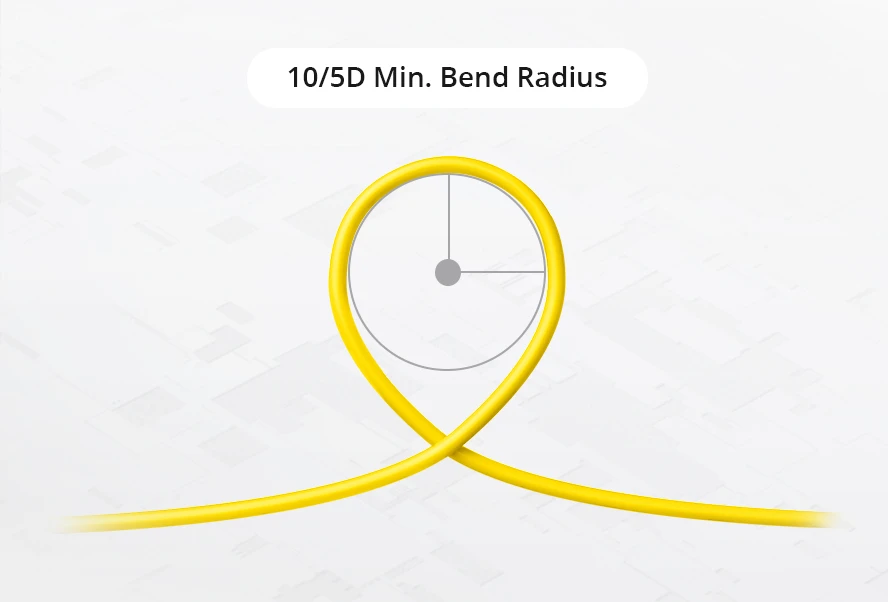

G.657.A1 曲げ-に鈍感なファイバー
最小曲げ半径 10 mm により、パッチ パネルや床下配線でのタイトな配線に対応します。- G.652.D との下位互換性があります。 1550nmで最大40kmをサポートします。
アプリケーションソリューション
この SC から LC へのシングルモード ファイバー パッチ ケーブルの一般的な導入シナリオ。
FTTH/GPONアクセスネットワーク
SC/APC OLT ポートを ODF の LC/UPC ONT 機器に接続します。のPLCスプリッター配布パスでも SC/APC インターフェイスが使用されます。
データセンターのクロスコネクト-
SC/APC ファイバー分配パネルを ToR スイッチの LC/UPC SFP+ トランシーバーに直接パッチします。 10GbE、25GbE、100GbEをサポートします。

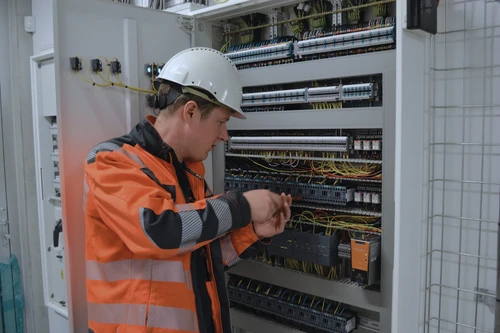

CATV / RF over Fiber
APC 端面は、アナログ ビデオの CSO/CTB 歪みを防止します。{0} HFC ネットワークのヘッドエンド トランスミッターと光ノードの間で使用されます。
電気通信の試験および測定
LC/UPC OTDR テスト ポートを中央局の SC/APC 分配フレームに接続するためのリファレンス グレードのテスト コード。{0}
企業LANの移行
従来の SC- 終端構造化ケーブルを、再終端を行わずに新しい LC{1}} ベースのスイッチやルーターにブリッジします。-
WDM多重化システム
CWDM および DWDM 展開において、SC/APC マルチプレクサ/デマルチプレクサ ポートと LC/UPC トランスポンダをインターフェイスします。
製品説明
すべての光ファイバー パッチ コードは、1310/1550 nm での挿入損失と反射損失について 100% テストされています。ジルコニア セラミック フェルールは、1,000 回以上の嵌合サイクルを通じて 0.2 dB 以下の交換可能性を実現します。 ISO 9001:2015 認定施設。 Telcordia GR-326、IEC 61300、RoHS、REACH 準拠。 OFNR および LSZH ジャケットのオプション。ケーブル径φ0.9/φ2.0/φ3.0mm。カスタム長さ 0.3 m ～ 100 m が利用可能。
製品説明
Q: 光ファイバーパッチコードの APC と UPC の違いは何ですか?
A: APC には 8 度の角度が付いた端面（リターン ロスが 60 dB 以上）があり、UPC にはドーム型の端面（50 dB 以上）があります。- GPON および CATV システムでは、配信側に APC が必要です。 SFP トランシーバーなどの機器ポートは UPC を使用します。緑色のコネクタ=APC、青色のコネクタ=UPC。
Q: APC コネクタを UPC アダプタに接続できますか?
A: No. Mismatched polish creates an air gap causing >3 dB の損失とフェルールの損傷。必ず APC と APC、UPC と UPC を嵌合してください。角度の付いたキースロットSC/APCアダプターほとんどの偶発的な交差嵌合を防ぎます。-
Q: サポートされる速度と距離は何ですか?
A: 100 Mbps から 100GbE。 1310nmで最大10km、1550nmで40km。実際の到達距離は、トランシーバーの光バジェットと合計リンク損失によって異なります。
Q: パッチコードとパッチコードの違いは何ですか?ファイバーピグテール?
A: パッチ コードの両端には、プラグアンドプレイで使用できるコネクタが付いています。--ピグテールには、トランク ケーブルに融着接続するためのコネクタと裸のファイバ端が 1 つあります。
Q: カスタムの長さまたは両面バージョンを注文できますか?
A: はい。カスタム 0.3 m ～ 100 m、リードタイム 3 ～ 5 日。二重バージョン、装甲バージョン、および LSZH バージョンが利用可能です。私たちも作ります12 コア SC/APC から LC/UPCより多くの繊維数のニーズに対応します。
