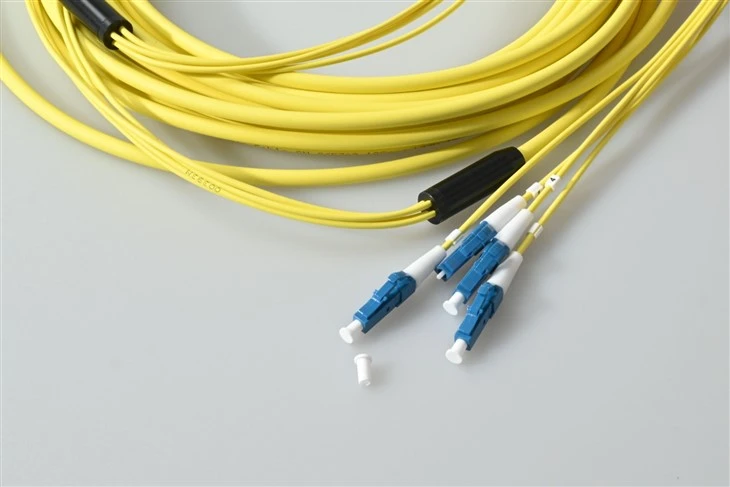

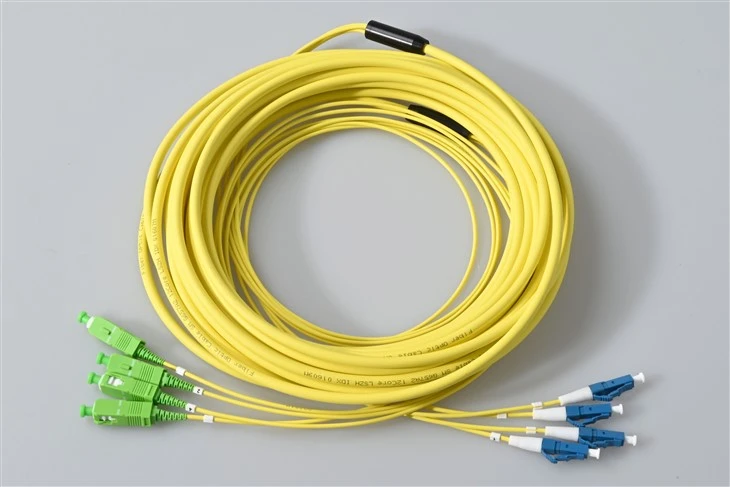

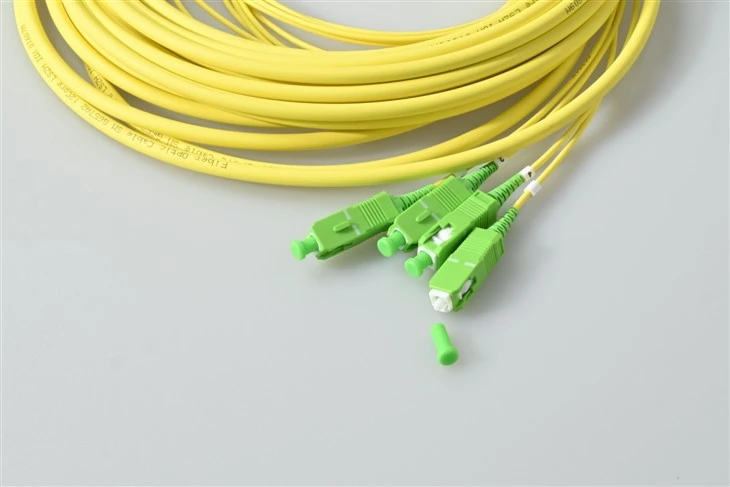

12 コア SC/APC から LC/UPC 光ファイバー パッチ コード
video
12 コア SC/APC から LC/UPC 光ファイバー パッチ コード

12 コア SC/APC から LC/UPC 光ファイバー パッチ コード

光ファイバーパッチコードSC APCからLC UPC 12コア
●低挿入損失、高リターンロス
●小型・軽量・高密度接続
●スタンダードな精密プラスチック素材です。
●高い信頼性と安定性
●再現性、交換性に優れています。{0}
Send Inquiry

Product Introduction

12 コア SC/APC から LC/UPC 光ファイバー パッチ コードとは何ですか?



12- コア SC/APC から LC/UPC への光ファイバー パッチ コードは、12 個の光パスを 1 本のケーブルに統合するマルチファイバー ケーブル アセンブリです。のSC/APCエンド機能8 度角度フェルール (リターンロス 60 dB 以上); LC/UPC エンドは1.25 mm 小型フォームファクタ セラミック フェルール (リターン ロス 50 dB 以上)- は SFP、SFP+、XFP トランシーバーと直接接続します。

このハイブリッド-ポリッシュ シングル モード デュプレックス パッチ コードは、SC- インターフェース OLT をブリッジします。PLCスプリッター、ODF パネルから LC への-インターフェース データセンター スイッチおよびメディア コンバータ -中間アダプターは必要ありません。 1 つの 12 コア アセンブリで 6 つの二重ジャンパが置き換えられ、ケーブル トレイの充填と取り付けの労力が大幅に削減されます。

シングルモード (9/125 OS1、OS2) とマルチモード (50/125、62.5/125) で使用できます。ライザー、プレナム、LSZH ジャケットのオプション。完全な OEM/ODM カスタマイズがサポートされています。どのコネクタがセットアップに適合するかわからない場合は、私たちの記事を読んでくださいLC コネクタと SC コネクタの比較ガイド.



仕様



パラメータ ユニット FC、SC、LC/外装ファイバーパッチコード ST、MU MT-RJ、MPO E2000
SM MM SM MM SM MM SM
パソコン UPC APC パソコン パソコン UPC パソコン パソコン UPC パソコン パソコン APC
挿入損失(代表値) dB 0.3以下 0.2以下 0.3以下 0.2以下 0.3以下 0.2以下 0.2以下 0.3以下 0.2以下 0.2以下 0.3以下 0.3以下
リターンロス dB 45 以上 50以上 60以上 30以上 45 以上 50以上 30以上 45 以上 50以上 35 以上 55以上 75 以上
動作波長 nm 1310, 1550 1310, 1550 1310, 1550 1310, 1550
交換性 dB 0.2以下 0.2以下 0.2以下 0.2以下
振動 dB 0.2以下 0.2以下 0.2以下 0.2以下
動作温度 程度 -40~75 -40~75 -40~75 -40~75
保管温度 程度 -45~85 -45~85 -45~85 -45~85
ケーブル径 mm φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9



接続ソリューション

ハイブリッド-ポーランド SC-LC: 1 つのケーブル、2 つのコネクタ エコシステム

SC/APC エンド → OLT、PLC スプリッタ、CWDM/DWDM マルチプレクサ、CATV ヘッドエンド。 LC/UPC エンド → スイッチおよびルーターの SFP/SFP+/XFP/QSFP トランシーバー ポート。アダプター層を排除します従来の APC-対-APC + UPC-対-UPC セットアップで必要となる、単一のカスタム長さの光ファイバー ケーブル アセンブリでの嵌合点と総リンク損失を削減します。-



特徴



60 dB 以上のリターンロス

12-core SC APC fiber optic patch cord 8-degree angled ferrule achieving 60dB return loss

SC/APC 8 度の角度を付けたフェルールが後方反射をクラッドに偏向させ、60 dB 以上のリターンロス- は GPON、CATV RF オーバーレイ、DWDM システムにとって重要です。

12-ファイバー高密度

Compact 12-fiber SC APC cable assembly replacing twelve individual jumpers in ODF rack

LC1.25mmフェルール(IEC 61754-20) により、SFP、XFP、SFP+ トランシーバーの SFF 高密度接続が可能になります。 6 つの 12 コア アセンブリを 1 つで置き換えることができます二重ジャンパ- 個のケーブルと嵌合点が減ります。

スナップイン&広い温度範囲

SC APC connector with reinforcement for high tensile strength and wide temperature stability

RJ45- スタイルのロック タブ - は射出成形されており、引っ張り、ひずみ、衝撃に耐えます。動作範囲-40 度から +75 度まで屋外キャビネットから熱帯通信シェルターまでカバーします。

100% 光学テスト済み

Each core of 12-fiber SC APC patch cord individually tested for insertion loss and return loss

すべてのファイバ コアを個別に検査およびテスト済みの - 挿入損失0.2dB以下(UPC) / 0.3dB以下(APC)。すべてのパッケージにテストレポートが含まれています。



シングルモードまたはマルチモード - ライザーまたはプレナム定格

シングルモード (9/125 OS1、OS2)、マルチモード (50/125、62.5/125)。 PVC、LSZH、OFNR ライザー、または OFNP プレナム ジャケット。ケーブル径φ0.9/φ2.0/φ3.0mm。長さと色分けは完全にカスタマイズ可能です-OEM/ODM SC-LC パッチ コード サービスについてはお問い合わせください。-が必要ですLC-から-LCそれとも他のコネクタの組み合わせでしょうか?すべての主要なコネクタ タイプを提供しています。



後方反射-に敏感なネットワーク向けに設計-

APC の 8- 度ジオメトリは、反射をレーザー光源に戻すのではなく、クラッドにリダイレクトし、次のアーキテクチャ全体で高感度の光学系を保護します。

12-core SC APC fiber optic patch cords in FTTH central office OLT rack with PLC splitter frame


GPON / XGS-ポン 光ファイバーCATV DWDM / コヒーレント光学系 5Gフロントホール FTTx / PON 配信 EDFA アンプリンク



アプリケーションシナリオ



12-core SC APC patch cord connecting OLT to PLC splitter in FTTH GPON central office

FTTH / GPON 中央局

  • OLT PON ポート (SC/APC) → PLC スプリッター入力 (LC/UPC)、単一ケーブル配線、アダプター パネルなし
  • 12- ファイバーの統合により、加入者密度の高いサイトでの ODF フロント パネル-の混雑が軽減されます。-
  • 60 dB 以上のリターン ロスで GPON および XGS をサポート-PON 光バジェット要件
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

DWDM / 長距離輸送-

  • DWDM マルチプレクサ/デマルチプレクサ、EDFA アンプ、ROADM ノードを相互接続し、後方反射を最小限に抑えて OSNR を維持します。
  • 1 本の 12 芯ケーブルが隣接するラック モジュール間で複数の波長チャネルを伝送します
  • 低い挿入損失 (嵌合あたり 0.3 dB APC 以下 / 0.2 dB UPC 以下) により、リンク バジェットを維持します
12-core SC APC fiber patch cord in enterprise data center ODF to SFP switch interconnect

データセンターおよびエンタープライズ LAN

  • SC-終端 ODF → LC- 搭載の ToR スイッチと SFP+/QSFP ベイ、トランク ケーブル 1 本
  • 1 本の 12 コア ケーブルで、ディストリビューション レイヤとアクセス レイヤ間の全二重パッチ コードのバンドルを置き換えます。
  • LSZH / OFNP / OFNR ジャケット オプションはデータセンターの防火規定に適合します
12-core SC APC patch cord in 5G C-RAN fronthaul BBU to RRU fiber distribution frame

5G フロントホールと C-RAN

  • BBU プール → ファイバー分散フレーム → RRU サイト、シングルモード ファイバーで eCPRI/CPRI を伝送
  • 12- コア トランクは、単一の BBU シェルフから最大 6 つの双方向無線パスを提供します
  • –40 度から +75 度の動作範囲は、気候制御されたハブと非加熱のロードサイド キャビネットをサポートします-



カスタマイズコンフィギュレーター



ネットワークはそれぞれ異なります。 SC-LC 光ファイバー パッチ コード アセンブリを、プロジェクトの要件に正確に一致するように構成します。

構成 利用可能なオプション
繊維数 2 · 4 · 6 · 8 · 12(標準)・24コア
コネクタ A (エンド 1) SC/APC · SC/UPC · SC/PC
コネクタ B (エンド 2) LC/UPC・LC/APC・LC/PC
ファイバーの種類 OS1/OS2 シングルモード 9/125 µm · OM3 50/125 · OM4 50/125 · OM1 62.5/125
ジャケット素材 PVC(標準)・LSZH(ロースモークゼロハロゲン)・OFNR(ライザー)・OFNP(プレナム)
ケーブル直径 φ0.9mm・φ2.0mm・φ3.0mm
ケーブル長 カスタムカット - 0.5 m から 300 m
カラーコーディング TIA-598 標準カラーシーケンス · リクエストに応じてカスタムカラー



適切な構成を選択するのにサポートが必要ですか?当社のエンジニアリング チームは、お客様のネットワーク アーキテクチャに基づいて、最適なファイバー タイプ、ジャケット評価、コネクタの研磨を推奨します。お問い合わせ無料の相談と見積もりの​​ために。





よくある質問



Q: SC/APC と LC/UPC ポリッシュの違いは何ですか?また、ハイブリッド ポリッシュ パッチ コードを使用する理由は何ですか?{0}

A: SC/APC コネクタは、GPON、CATV、DWDM などの反射に敏感なシステムに最適な 60 dB 以上のリターン ロス - を実現する 8- 度の角度付きフェルールを備えています。- LC/UPC コネクタは、スイッチの SFP/SFP+ トランシーバ ポートに広く採用されている、リターン ロスが 50 dB 以上の湾曲したフラット フェルールを使用します。ハイブリッド SC/APC---LC/UPC パッチコードを使用すると、中間アダプタを使用せずに、APC{11}} 研磨された OLT またはスプリッタ ポートを UPC 研磨されたスイッチ ポートに直接接続できるため、リンク損失とケーブル配線の複雑さの両方が軽減されます。詳しくはこちら一般的な光ファイバーコネクタのタイプ.

Q: 複数の二重ジャンパではなく 12 芯パッチ コードを選択するのはなぜですか?

A: 1 本の 12- コア ケーブルで、6 本の二重パッチ コードを置き換えることができます。この統合により、ケーブル トレイの充填量が大幅に削減され、設置時間が短縮され、ファイバ ネットワークにおける信号損失と汚染障害の主な原因である嵌合点の総数が減少します。数百の接続を管理する中央オフィス、データ センター、通信室では、12 コア アセンブリによりスペース、時間、継続的なメンテナンス作業が大幅に節約されます。

Q: どのようなファイバー モードとジャケット オプションが利用可能ですか?

A: 当社では、SC-LC ケーブル アセンブリをシングルモード(9/125 OS1、OS2)とマルチモード(50/125 および 62.5/125)で提供しています。ジャケット オプションには、PVC(標準)、LSZH(低煙ゼロハロゲン)、防火ライザー(OFNR)またはプレナム(OFNP)ジャケットが含まれます。{10}ケーブル径はφ0.9mm、φ2.0mm、φ3.0mmを用意しています。特定の構成要件については、お問い合わせください。

Q: カスタムの長さ、ファイバー数、コネクタの組み合わせを注文できますか?

A: はい。 OEM/ODMのカスタマイズを完全にサポートします。カスタムのケーブル長を指定したり、2 ~ 24 コアのファイバ数を選択したり、ジャケットの材質と色分けを選択したり、コネクタの研磨の組み合わせを構成したりできます。-プロジェクトの仕様については、当社の営業チームにお問い合わせください。

Q: 各パッチコードは出荷前にどのような品質テストを受けますか?

A: 当社のパッチコードは 100% 光学的に検査およびテストされています。各ファイバー コアは、端面検査と挿入損失と反射損失の光学測定を受けます。{2}}挿入損失は、UPC の場合は 0.2 dB、APC シングルモード コネクタの場合は 0.3 dB を超えません。リターンロスは、SC/APC 端では 60 dB 以上、LC/UPC 端では 50 dB 以上であることが検証されています。各ケーブルには、品質文書用のテストレポートが同梱されています。

Q: プロジェクトに合わせて LSZH と PVC ジャケットのどちらを選択すればよいですか?

A: LSZH (Low Smoke Zero Halogen) ジャケットは、火にさらされたときに最小限の煙の放出と有毒なハロゲンガスの発生がないため、データセンター、病院、公共交通機関などの密閉された環境や人口の多い環境に適しています。 PVC ジャケットはより経済的で、優れた機械的柔軟性を備えているため、汎用の屋内設置に適しています。-空気処理プレナム スペースの場合は、OFNP- 定格のケーブル オプションを検討してください。当社のチームは、設置環境と地域の消防法に基づいて、適切なジャケット タイプを選択するお手伝いをいたします。
