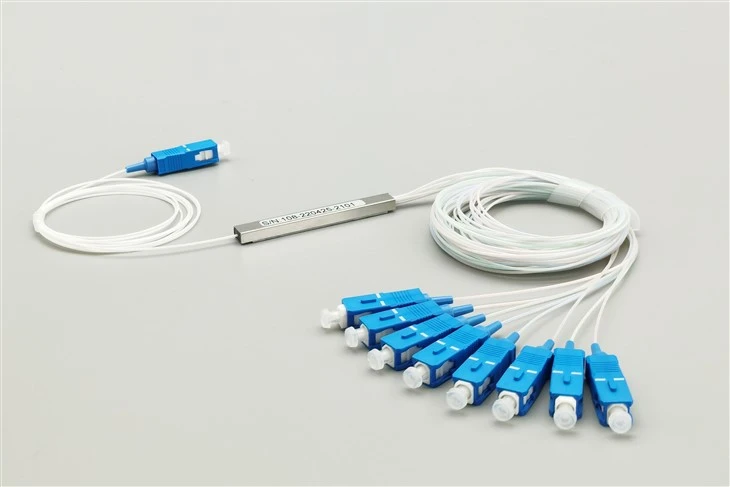

1x8 SC/UPC 事前接続済み PLC スプリッタの仕様-
| 構成 | 1×8 | パッケージスタイル | ミニチューブ(4×40×50mm) |
|---|---|---|---|
| コネクタの種類 | SC/UPC (全ポート) | ポリッシュタイプ | UPC (ウルトラ フィジカル コンタクト) |
| ファイバーの種類 | G.657A1 シングルモード | 繊維径 | 900μmタイトバッファー |
| ピグテールの長さ | 1.5m (入力およびすべての出力) | 動作波長 | 1260~1650nm |
| スプリッタの挿入損失 | 10.5dB以下(通常9.8dB) | コネクタ挿入損失 | コネクタあたり 0.3dB 以下 |
| リターンロス | 50dB以上 (UPCポリッシュ) | 均一 | 0.8dB以下 |
| 指向性 | 55dB以上 | PDL | 0.2dB以下 |
| TDL | 0.5dB以下 | WDL | 0.3dB以下 |
| 動作温度 | -40 度から +85 度まで | 保管温度 | -40 度から +85 度まで |
| コネクタの耐久性 | 500+ 交配サイクル | フェルール材質 | ジルコニアセラミック |
事前に接続された SC/UPC PLC スプリッタを選択する理由{0}
この 1x8 PLC スプリッタは、9 つのファイバ端すべて(1 つの入力と 8 つの出力)が工場出荷時に SC/UPC コネクタで終端され、テスト済みで、すぐに設置できる状態で出荷されます。-ベアファイバースプリッターとは異なり、融着接続機、包丁、訓練を受けた技術者があれば、コネクタ付きユニットは現場での終端作業を行わずに、SC/UPC アダプタ パネル、OLT ポート、ONT インターフェースに直接接続できます。{0}
スプライシング機器と専門の人件費を排除
融着接続には、3,000 ドルを超える設備投資と、ファイバー終端手順の認定を受けた技術者が必要です。小規模なインターネット サービス プロバイダー、自治体のブロードバンド プロジェクト、およびビルディング ネットワーク請負業者の場合、これらのコストは 1 回の導入の予算を超えることがよくあります。事前に接続された-スプリッタは、この障壁を完全に取り除きます。-ケーブルを接続できる設置者であれば、完全に機能する PON 分配ノードを導入できます。
工場で管理された品質により、一貫したネットワーク パフォーマンスを確保-
このスプリッタの各 SC/UPC コネクタは出荷前に干渉テストを受け、端面の形状が IEC 61755-3-1 規格を満たしていることを確認します。{0}頂点オフセット、曲率半径、ファイバ高さが測定され、挿入損失が 0.3dB 未満に保たれることが保証されます。この工場で制御されたプロセスは、環境条件や技術者のスキル レベルによって変動が生じる現場での終端処理よりも一貫した結果をもたらします。
導入の迅速化により収益認識が加速
各配布ポイントでの融着接続コネクタに費やされる時間は、サービスのアクティブ化と収益の創出を直接遅らせます。コネクタ付きの 1x8 スプリッタは数分で取り付けられます。ミニ チューブを取り付け、ピグテールをアダプタ パネルに配線し、コネクタを差し込むだけでノードが稼働します。-競争の激しい市場で加入者を獲得しようと競っている通信事業者にとって、この速度の利点はビジネスの結果に直接つながります。
この終端済みスプリッターの SC/UPC コネクタ テクノロジー-
信頼性の高い信号転送のための超物理的接触研磨
UPC(ウルトラフィジカルコンタクト)研磨わずかにドーム状のファイバー端面を作成し、別の UPC コネクタと嵌合したときに固体ガラス-と-ガラスの接触を確保します。{0}この物理的接触により、インターフェースのエアギャップが最小限に抑えられ、挿入損失が 0.3dB 未満、反射損失が 50dB 以上に維持されます。-これは、後方反射感度が中程度の GPON、EPON、ポイントツーポイント ファイバー リンクに十分です。{{7}{8}{9}}
長期耐久性を備えたジルコニア セラミック フェラル-
SC コネクタは、標準シングルモード ファイバに適合する 125.0±0.5μm の内径を備えた精密研磨ジルコニア セラミック フェルールを使用しています。{0}ジルコニアの硬度は、繰り返しの嵌合サイクルによる摩耗に耐え、500+ の挿入を通じて幾何学的安定性を維持します。この耐久性は、トラブルシューティングやサービスの変更中に技術者が頻繁にポートを再接続するパッチ パネルに設置されたスプリッタにとって重要です。
SC/UPC コネクタと SC/APC コネクタを選択する場合
SC/UPC コネクタは、GPON データ サービスやほとんどのエンタープライズ ファイバ リンクで一般的な、リターン ロス要件が 50 dB を下回るアプリケーションに適しています。{1}アナログ RF ビデオ オーバーレイ (1550nm CATV) を伝送するネットワーク、または 60dB を超えるリターン ロスが必要なネットワークの場合は、代わりに当社の 1x8 SC/APC PLC スプリッタを選択してください。 APC コネクタの斜めの研磨により、RF 信号を歪める可能性がある後方反射を防止します。{8}
事前に接続された 1x8 SC/UPC スプリッタのアプリケーション シナリオ{0}}
小規模 ISP および WISP ファイバー ネットワークの拡張
光ファイバーへの参入を拡大している独立系インターネット サービス プロバイダには、社内の接続機能が欠けていることがよくあります。{0}} -事前に接続されたスプリッタを使用すると、事業者は既存の設置スタッフを使用して PON 配布ポイントを展開できるため、下請け業者の費用や機器の購入を回避できます。プラグ-アンド-形式により、在庫管理も簡素化されます。-各スプリッタは、追加の消耗品を必要とせず、すぐに導入できる完全なユニットです。-
アパートの建物や集合住宅では、作業スペースが限られている電気通信室を通じてファイバーを配線するのが一般的です。事前にコネクタ化されたスプリッタは、融着接続に必要なセットアップを行わずに、このような限られたスペースにすぐに取り付けられます。-建物の所有者や不動産管理者は、サービス プロバイダと契約する前にパッシブ ディストリビューション レイヤをインストールして、ISP パートナーシップを引きつけるファイバー対応インフラストラクチャを構築できます。{3}}
競争市場での迅速な FTTH 導入
複数のプロバイダーが新しく開かれた市場で加入者を獲得しようと競争する場合、インストール速度が勝者を決定します。事前に終端されたスプリッタは、現場で接続される代替品と比較して、各配布ポイントの設置時間を数時間短縮します。-通信事業者は、1 日あたりより多くの住宅を稼働させ、競合他社が存在感を確立する前に市場シェアを構築できます。
エンタープライズ キャンパスとバックボーン ネットワークの構築
複数の建物を接続する企業キャンパスでは、エンタープライズ ネットワーキング機器との互換性を確保するために、SC/UPC 接続が標準化されることがよくあります。事前に接続されたスプリッタは、既存のパッチ パネルやクロスコネクト システムとシームレスに統合され、ブロードキャスト信号の配信、ネットワークのタップ ポイントの監視、またはカスタム終端作業を行わずに冗長パスの分割を可能にします。-
一時的なイベント ネットワークとポップアップ インスタレーション-
カンファレンス、フェスティバル、仮設会場のファイバー ネットワークは迅速に導入する必要があり、その後新しい場所に移動することがよくあります。事前にコネクタ化されたスプリッタは、工具を使わずに設置でき、再結線することなく再配置できるため、恒久的な接続機器への投資を正当化できないイベント制作会社やモバイル ブロードキャスト運用に最適です。-
ネットワークのテストおよびデモンストレーション環境
PON 機器のデモを行うセールス エンジニアや、ファイバー設置技術を指導するネットワーク トレーナーには、準備なしですぐに接続できるスプリッターが必要です。製品デモ、ラボ演習、概念実証テストのために、事前に終了したユニットを数秒でセットアップできます。終了に時間がかかると本来のアクティビティが損なわれます。-
-事前にコネクタ化された SC/UPC とベア ファイバ スプリッタ: どちらを選択しますか?
| 要素 | 事前に接続された SC/UPC- | 裸ファイバ (コネクタなし) |
|---|---|---|
| 必要な設置機器 | なし – アダプターに直接接続します | 融着接続機、包丁、消耗品 |
| ユニットあたりの設置時間 | 5~10分 | 30~60分(接合含む) |
| 技術者のスキルレベル | 基本的なケーブルの取り付け | 認定されたファイバースプライシング |
| コネクタの柔軟性 | 固定 SC/UPC (出荷時) | フィールド終端を介した任意のコネクタ タイプ |
| 品質の一貫性 | 工場で管理、テスト済み- | 圃場条件により異なります |
| 最適な用途 | 迅速な導入、スプライシング機能なし | カスタム コネクタ、スプライシング チームによる大量生産- |
ネットワーク全体で SC/UPC 接続が使用されており、コネクタの柔軟性よりも設置速度を優先する場合、事前にコネクタ化されたスプリッタには明らかな利点があります。{0}混合コネクタ タイプを必要とするプロジェクトや、確立されたスプライシング操作を備えた組織については、フィールド終端用の 1x8 ベア ファイバ PLC スプリッタを参照してください。
接続済み 1x8 SC/UPC スプリッタの注文オプション-
Evolux ファイバーの消耗品工場-が終了しました複数のカスタマイズ オプションを備えた PLC スプリッター:
- 分割比率:1×2、1×4、1×8、1×16、1×32、1×64の接続済み構成
- コネクタのオプション:SC/UPC(本製品)、SC/APC、LC/UPC、LC/APC、FC/UPC、FC/APC
- ピグテールの長さ:標準1.5m;カスタム0.5m、1.0m、2.0m、または3.0mが利用可能
- ファイバージャケット:900μm タイトバッファー (標準)、2.0mm、または 3.0mm (LSZH シース付き)
- パッケージオプション:ミニチューブ、スチールチューブ、ABSモジュール、LGXカセット、または19インチラックトレイ
- 入力コネクタ:出力とは異なる場合があります(例:SC/UPC 出力を備えた SC/APC 入力)
50+ 個の注文にはボリューム価格が適用されます。カスタム ラベルやパッケージングを含むプロジェクト固有の見積もりについては、営業担当者にお問い合わせください。-
よくある質問
Q: この SC/UPC スプリッターを GPON OLT に直接接続できますか?
A: はい、OLT に SC/UPC PON ポートがある場合は可能です。 Huawei、ZTE、Nokia、Calix のほとんどの GPON OLT は、SC/UPC または SC/APC 接続を受け入れます。-機器の仕様を確認してください。スプリッタの入力 SC/UPC コネクタは、OLT の PON ポートまたはファイバ配線フレーム上の SC/UPC アダプタに直接接続します。
Q: SC/UPC の 50dB リターンロスは、PON ネットワークには十分ですか?
A: GPON および EPON データ サービスの場合、50dB のリターン ロスは ITU-T G.984 の要件を超えています。 RF ビデオ オーバーレイ(CATV over PON)を導入している場合は、アナログ信号の後方反射感度が高いため、代わりに 60dB 以上のリターン ロスを持つ SC/APC コネクタが必要になる場合があります。{4}}
Q: 誤って SC/UPC を SC/APC アダプターに接続した場合はどうなりますか?
A: 物理的な接続は可能ですが、推奨されません。角度の付いた APC アダプターと接する平らな UPC 端面はエアギャップを形成し、挿入損失が 2{4}4dB 増加し、リターンロスが大幅に低下します。これらのコネクタ タイプをブリッジする必要がある場合は、ハイブリッド SC UPC- - APC アダプタを使用します。ただし、一致するコネクタ ペアを使用することが常に推奨されます。
Q: 取り付ける前に SC/UPC コネクタを清掃するにはどうすればよいですか?
A: を使用してください光ファイバークリーニングペンまたは、嵌合直前に IPA (イソプロピル アルコール) で糸くずの出ないワイプを使用してコネクタの端面を清掃します。-アダプターの内部調整スリーブもクリーニングします。コネクタの挿入損失の主な原因は塵埃によるものです。-数秒間清掃することで、後でトラブルシューティングに悩まされることを防ぎます。
Q: このミニ チューブ スプリッターを屋外に取り付けることはできますか?
A: スプリッター自体は、屋外の温度範囲に適した -40 度から +85 度で動作します。ただし、ミニ チューブ パッケージには耐候性がありません。湿気、紫外線、物理的損傷から保護するために、定格屋外エンクロージャ (IP65 以上) 内に設置してください。
Q: コネクタは何回の嵌合サイクルに対応できますか?
A: SC/UPC コネクタは、指定された挿入損失を維持しながら、500+ 回の嵌合サイクルを定格としています。これにより、スプリッタの動作期間中の通常のパッチ パネルの再構成とトラブルシューティング アクティビティがサポートされます。コネクタの寿命を最大限に延ばすために、不必要な接続/取り外しを避けてください。
Q: この製品と ABS ボックスやカセットスプリッターの違いは何ですか?
A: このミニ チューブ バージョンは、ピグテール付きの保護チューブ内の PLC チップのみを搭載した最小の設置面積を実現します。{0} ABS ボックスおよびカセット バージョンには、ラック-またはパネル-マウント設置用のアダプタが組み込まれたハウジングが追加されています。-スプリッターを既存のエンクロージャ内に取り付ける場合は、ミニ チューブを選択してください。統合されたアダプターパネルが必要な場合は、ABS ボックスまたはカセットを選択してください。
Q: 入力と出力で異なるコネクタ タイプを注文できますか?
A: はい。一般的な構成には、SC/UPC 出力を備えた SC/APC 入力 (OLT ポートと一致するため)、または SC 出力を備えた LC 入力が含まれます。注文時に要件を指定してください。-標準コネクタの組み合わせを事前に終了することもできます。-
接続済みの SC/UPC スプリッタの取り付けに関するヒント-
- 取り付ける前にケーブルの配線を計画します。9 つのピグテールのそれぞれがどこで終わるかを決定します。 1.5 m の標準長は、サービス ループ用の余裕を持ってアダプタ パネルに届くはずです。-そうでない場合は、カスタムの長さを注文してください。
- ミニチューブ本体を固定します。ケーブルタイ、粘着マウント、またはエンクロージャのスプリッタ トレイを使用して、チューブを所定の位置に固定します。ファイバーの出口点にストレスがかからないようにしてください。
- ルーティング中に曲げ半径を維持します。ファイバーの曲げは半径 15mm 以上にしてください。 G.657A1 ファイバーはより厳しい曲げに耐えますが、保守的な配線によりコンポーネントの寿命が延びます。
- 嵌合直前にすべてのコネクタを清掃します。工場で密閉されたコネクタであっても、輸送や取り扱い中に埃が蓄積する可能性があります。{0}クリーニングペンによる 1 回のパスには数秒かかり、dB の損失を防ぎます。
- 各ポートにラベルを付けます。入力ファイバーに明確にマークを付けます。出力には、将来のトラブルシューティングを簡素化するために、ポート番号または宛先ごとにラベルを付けます。
- インストール後のテスト:パワー メーターを使用して、各出力ポートの光パワーを確認します。測定値は、上流の機器からのスプリッタ損失とコネクタ損失に基づいた予想値と一致する必要があります。
