パッチパネルでファイバピグテールを接続する方法: 手順、合格基準、および許容限界

私たちのアプリケーションデスクに届くもののほとんどは、接続の問題ではありません。これは購入または計画の問題であり、作業員がケーブルをすでに開いた状態で融着接続機の前に立ったときに初めて明らかになりました。 3 つのチェックには 10 分かかり、ほぼすべてのチェックが削除されます。

当社が扱うピグテールの苦情と返品のほとんどは 3 つの故障モードで占められており、その 3 つはすべて、ケーブルを開ける前に決定されます。つまり、スプライス トレイを想定した設計時に直接終端シャーシとして注文されたパネル、ケーブル プリントではなくジャケットの色を参照したため、シングル モード トランクに対して注文されたマルチモード ピグテール セット、トレイが挟まれずに閉まらなくなるまで、価格を理由に 0.9 mm の脚を 2.0 mm の脚に置き換えたものです。- 3 つの問題はどれも、より優れたスプライサーでは修正できません。

特にパネルの選択は、ケーブルを開く数週間前に購入を決定する必要があります。そのため、スプライス対応のパッチパネルまたは ODF を選択する-スプライス プラン内に属します。モードの互換性も同様の決定です。シングルモードとマルチモードのピグテール構造の違いトレイではなく、注文の段階で設定されます。

ピグテール終端の主張は製造上の議論であり、利便性の議論ではありません。曲率半径、頂点オフセット、ファイバー高さを意味するフェルール端面の形状は、制御された圧力とフィルム シーケンスの下で一度に数十個のコネクタを稼働させる研磨装置に設定されます。

私たちが正確に言えるのは、仕様とその背後にあるプロセスです。当社のラインで終結したアセンブリはすべて、梱包前に端面検査、挿入損失測定、反射損失測定、導通、極性検証、色順序確認-に合格します。-シングル-モードの仕様制限は、UPC の場合は挿入損失 0.2 dB 以下およびリターン ロス 50 dB 以上、APC の場合は 0.3 dB 以下および 60 dB 以上です。これらは、主張されているフィールド平均ではなく、製品仕様に記載された上限です。測定された分布は注文に同梱されるバッチ記録に含まれており、検査できる分布はブログの段落で引用されている数字よりも価値があるため、ご要望に応じてテスト波長と機器タイプを記載した匿名化されたバッチ レポートを送信します。

現場で研磨されたコネクタは、これらの数値に達します。{0}できないことは、7 月の屋上で、干渉計なしで手作業の研磨パックを使用して、コネクターからコネクターに一貫して到達することです。この一貫性こそが、工場で終端されたファイバー ピグテールをトランクに接続した場合、トランクを直接終端するよりも優れている理由です。-の背景FTTH、ODF、データセンターの構築全体でファイバー ピグテールが何に使用されているかコンポーネント側をカバーします。この記事は手順にとどまります。

基本的な能力が確立されると、消耗品の状態がスプライス結果のドリフトの再現性の原因になります。観測可能な信号は単一の不良ジョイントではありません。これは傾向です。推定損失はトレイの後半に向かって着実に上昇しており、または連続する 3 つのジョイント全体で劈開角度が低下していると報告されています。どちらかが表示された場合は、テクニックを変更する前に、立ち止まってブレードの位置とアークの数を確認してください。

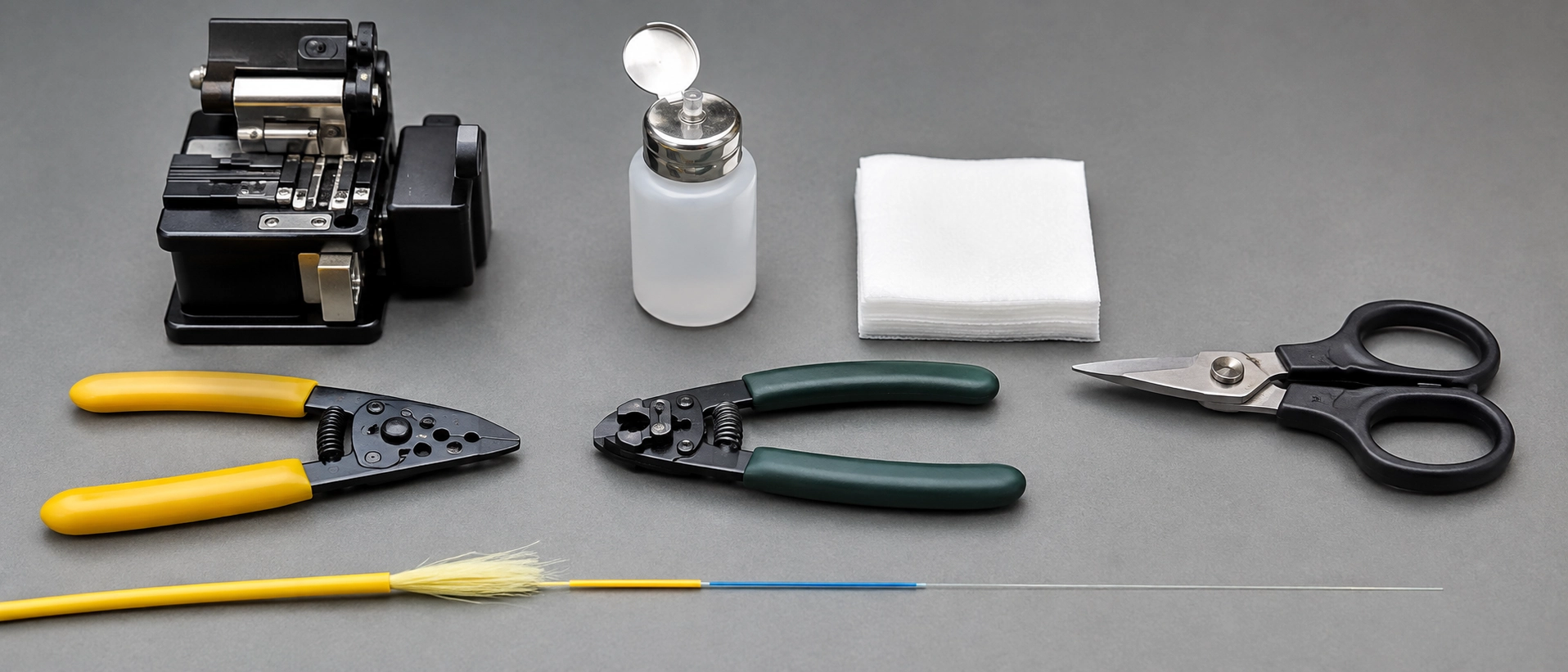

以下の表は、ベンチが必要とするものと、より有益なことに、各項目が信頼できなくなる時期と、各数値が実際に依存する権限をリストしたものです。

一歩間違うと作業員に 1 時間の損害が発生するため、はっきりと述べておく価値があります。それは、熱収縮スリーブがファイバー上にあることです。{0}}前にファイバーはスプライサーに入ります。後で思い出しても回復することはありません。

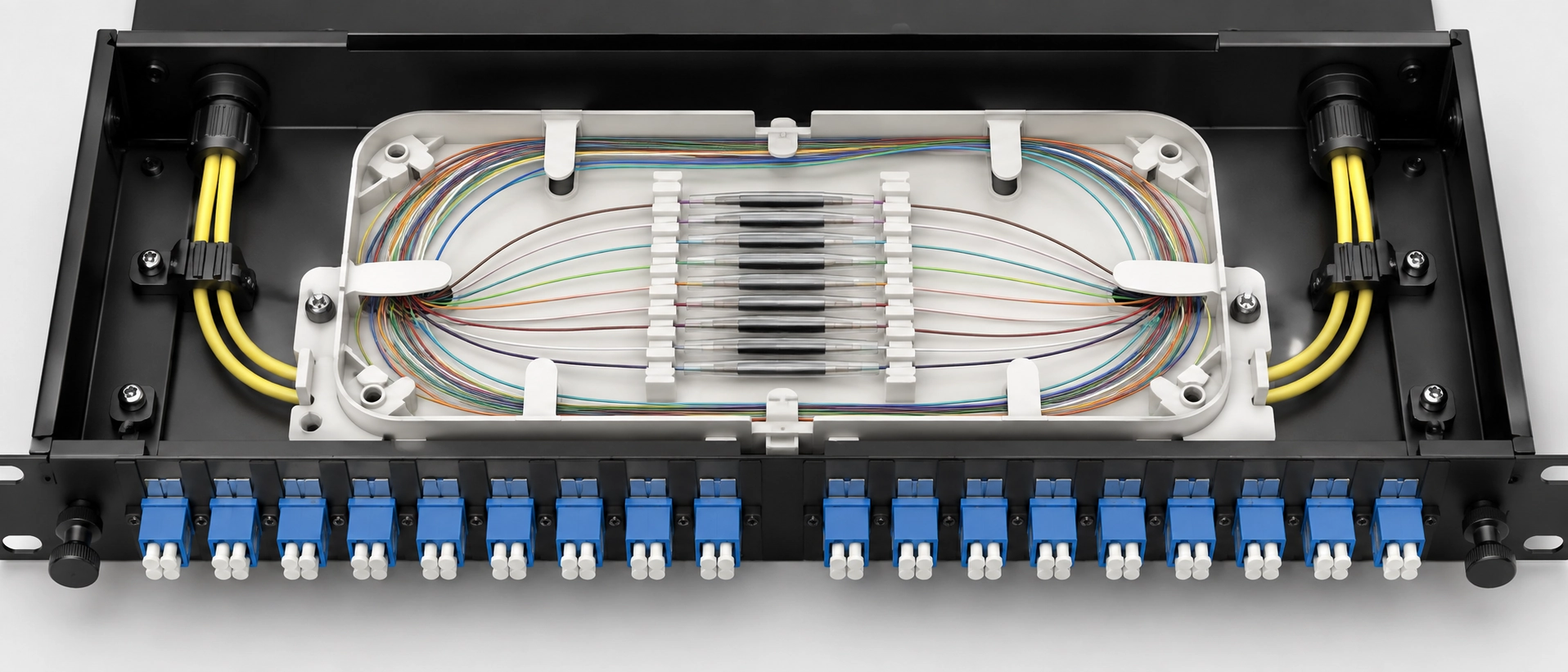

これは、当社独自のアプリケーション ラボでのお客様のトライアルおよびサンプル評価中に、12- ファイバと 24- ファイバのルーズチューブ トランクを 40 mm と 60 mm の保護スリーブを備えた 1U と 2U のトレイ エンクロージャに{0}}スプライス ファイバ ピグテールを融着するときに使用される作業順序です。判定ポイントのないシーケンスは単なる説明にすぎないため、各ステップには合格基準とやり直しトリガーが含まれています。同じ順序が FTTH 端子箱のシングルモード ピグテール スプライシング手順にも適用され、トレイ数とファイバ数のみが変わります。

目に見える線、膨らみ、または気泡は、再加熱ではなく、再劈開を意味します。{0}{1}{0}

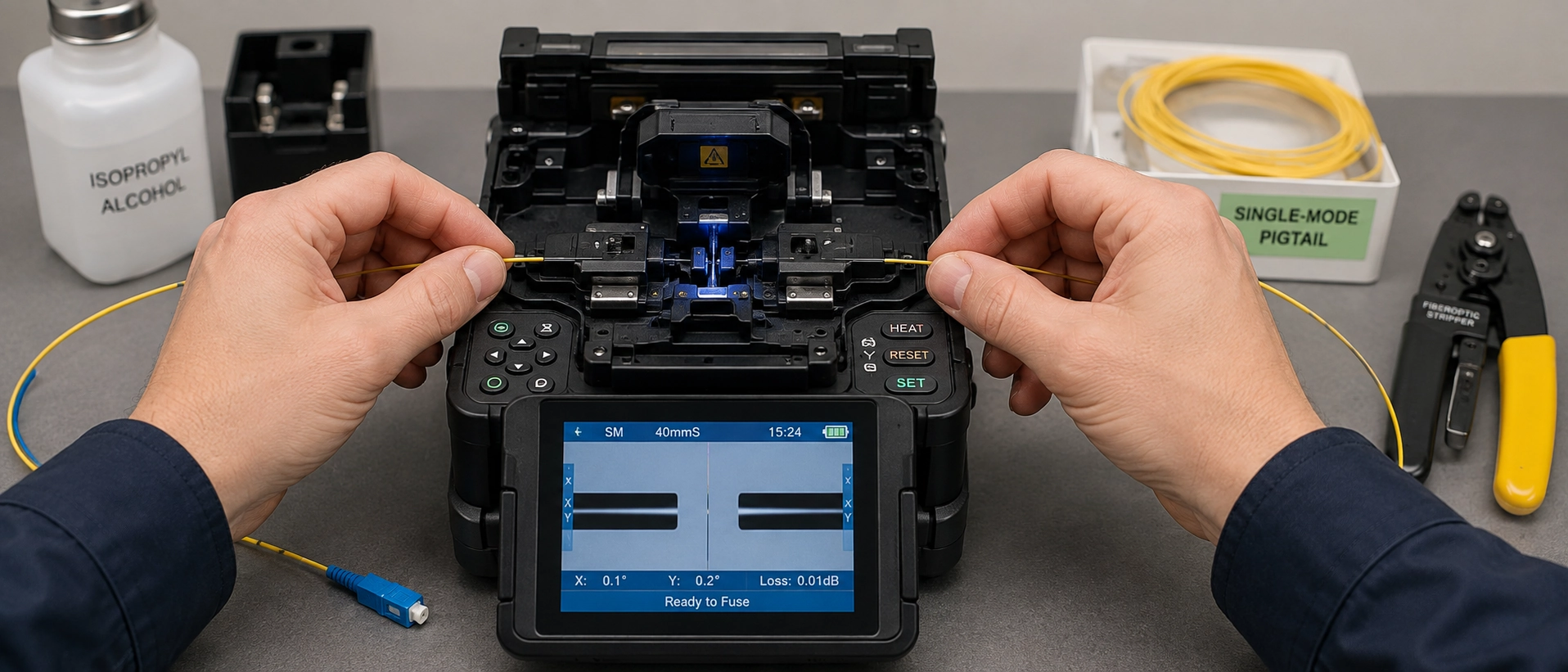

そのシーケンス内の 2 つの判断ポイントは強調に値します。ステップ 8 のスプライサーの推定値は、測定値ではなく、画像解析によって生成された推定値です。これは、その場でジョイントをやり直すかどうかを判断するのに最適であり、合格の証拠ではありません。また、ステップ 10 は、ポートを追跡できないテスト レポートが隠れて再作業されるため、テストに先立ってラベル付けが行われるように意図的に順序付けされています。-

ファイバーピグテールのカラーシーケンスと最初から正しい極性を取得する

色の識別は、この手順の中で最も安価なエラー防止メカニズムであり、ピグテール セットがトランクと同じ規則に従っている場合にのみ機能します。{0} ANSI/TIA-598-D で指定されている 12 の-位置シーケンスは、青、オレンジ、緑、茶色、スレート、白、赤、黒、黄、紫、バラ、水色で、12 本のファイバ上のケーブルはバッファ チューブごとにシーケンスを繰り返し、トレーサ マーキングを追加します。

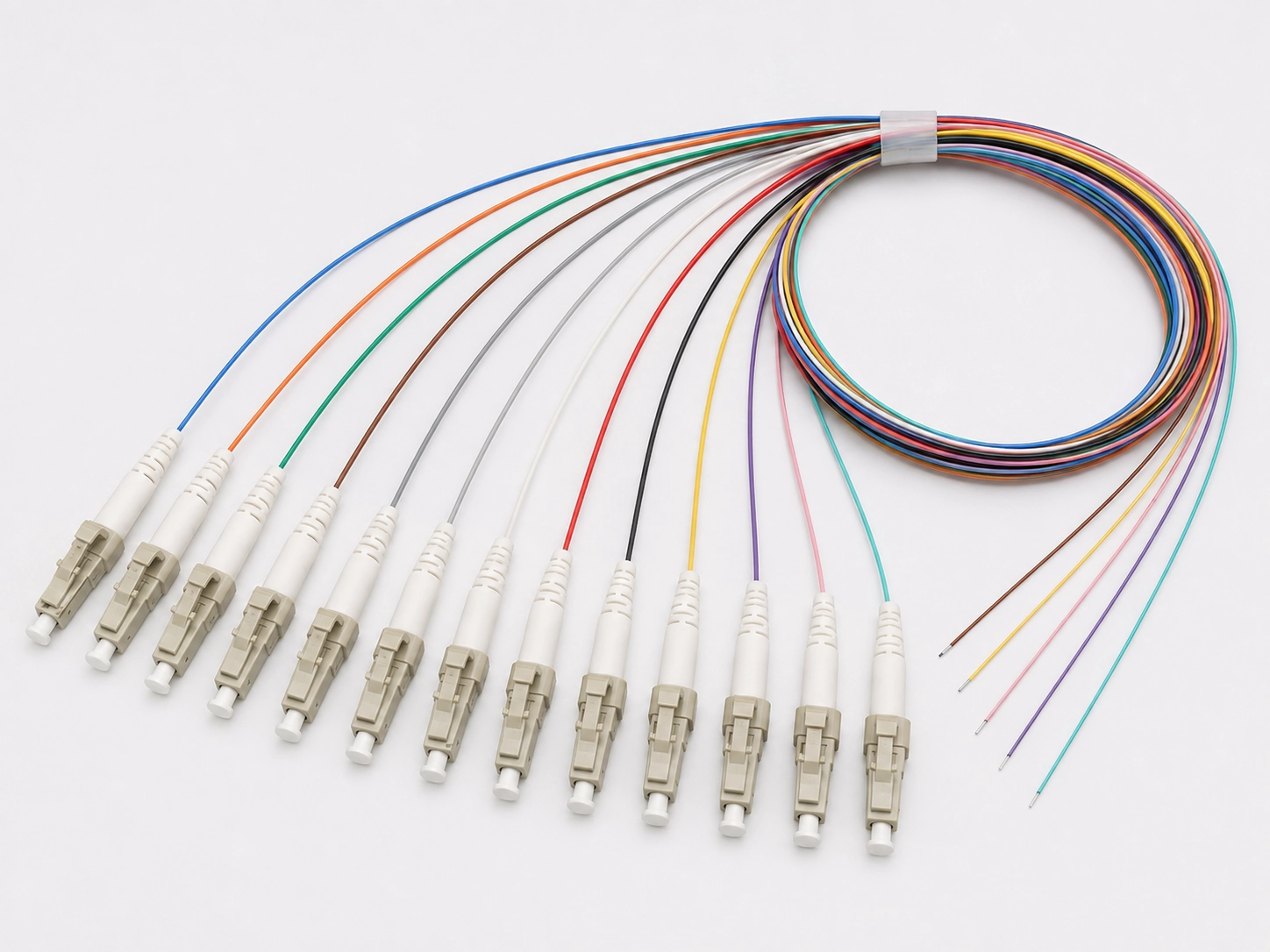

パッチ パネルに 12 心ピグテールを取り付ける方法を検討している人は、カラー セットを現場での利便性ではなく仕様項目として扱う必要があります。 2 つの注意事項が適用されます。 IEC と TIA の規則はすべての位置で一致するわけではないため、ある規則のケーブルと別の規則のテールを混在させるビルドでは、テスト中に発見するのではなく、接続する前にマッピングを書き留める必要があります。そして到着する規則は、注文書で指定された規則です。私たちは供給します12色ピグテールセットつまり、決定はトレイではなく RFQ で行われます。

ファイバ ピグテールを接続する場合は、ジョイントあたり 0.1 dB を作業目標として使用し、最新のコア-位置合わせスプライサをきれいなシングルモード ガラスに接続すると、それより十分下に到達することが期待されます。-ただし、契約の受諾は、この段落ではなく、プロジェクトの仕様とそれに指定されているエディションに従います。 3 つのしきい値が循環しており、それらはまったく異なる権限を持つ文書に由来しており、プロジェクト ファイルによってどれが適用されるかが決定されます。

実際的なルールとしては、プロジェクトの仕様が、私たちのものを含め、この表のすべての一般的な数値よりも優先されるということです。 2 つが矛盾する場合、仕様が勝ち、議論は終了します。

0.3 dB と 0.05 dB の間の広がりは、受け入れに関する論争が存在する場所であり、その理由は算術的なものです。高いスプリット比を伝送する PON リンクには、スプリッター損失、コネクタ ペア、およびルートの減衰後に残されるマージンがほとんどないため、0.05 dB ではなく 0.15 dB でのすべてのジョイント ランディングは、将来のノードに必要となる予算を消費することになります。 90 メートルの商用 LAN の実行では、同じジョイントは関係ありません。

もう 1 つの算術を注意深く述べます。規格の最大許容値で計算された最悪の場合の予算では、0.75 dB での嵌合コネクタ ペアは、0.3 dB でのスプライスの消費量の 2 倍以上を消費するため、融着ジョイントではなくコネクタ インターフェースがより大きな項目となります。-実際のコンポーネントは通常、どちらの天井よりもはるかに優れたパフォーマンスを発揮します。これがまさに、当社が出荷するすべてのファイバー ピグテールのコネクタ端が想定ではなく測定されている理由です。

ファイバ ピグテール スプライスを認証する場合には 2 つのテスト層が存在しますが、これらは互換性がありません。 Tier 1 は光損失テスト セットを使用した挿入損失認証であり、リンクを認証するものです。 Tier 2 は OTDR の特性評価であり、診断です。 0.05 dB 未満のすべてのスプライスを示すトレースは有用な証拠ですが、Tier 1 の結果の代わりにはなりません。

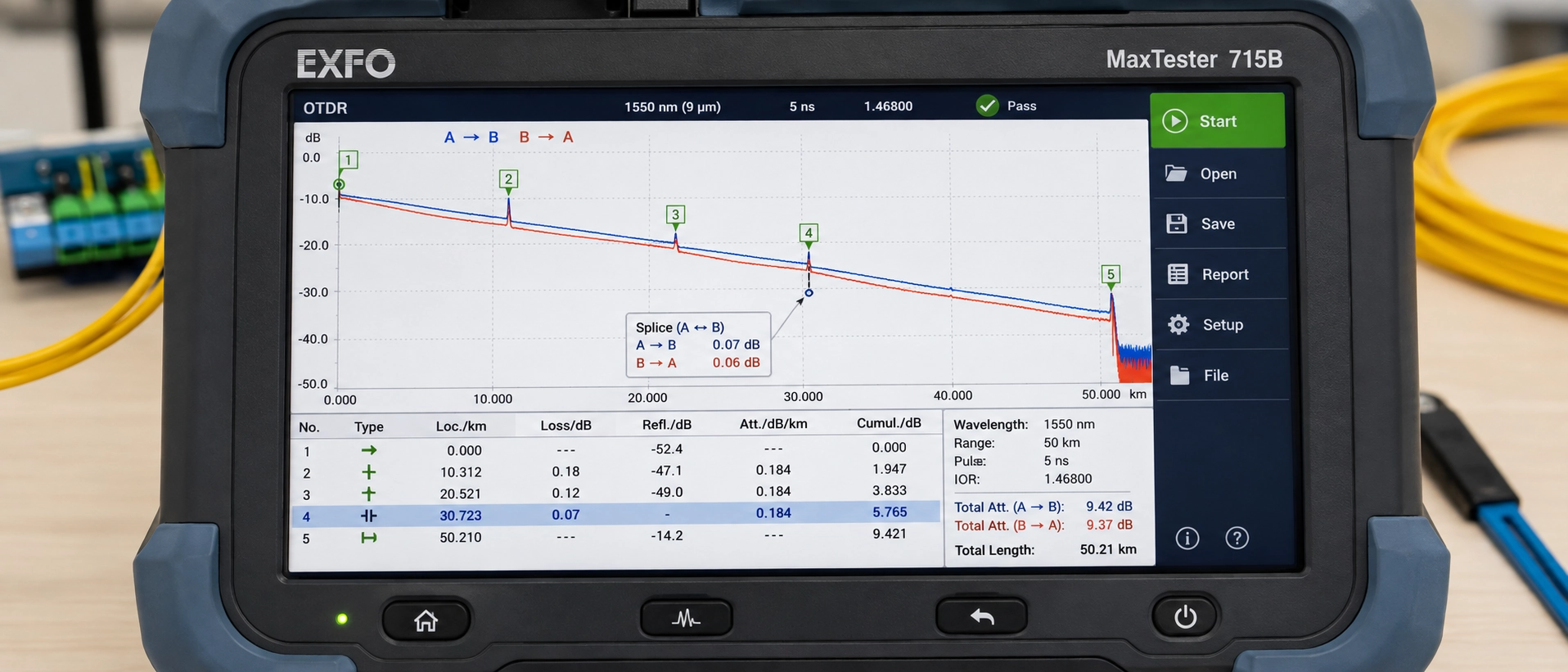

2 番目のルールは、最初のルールよりも多くの乗組員を捕捉します。 OTDR 接続損失は両方向から測定し、平均する必要があります。これは手順の基礎となる測定方法であり、異なるファイバを含むリンク上の単一方向の結果は単に不正確であるだけでなく、予測可能な方向で間違っています (Corning)。ここから、優れた技術者は優れた接合をやり直す必要があるという知見が得られます。

OTDR は、ファイバ ピグテール ジョイントの接続損失を測定しません。イベントの両側の後方散乱を測定し、ステップからの損失を推測します。 2 つのファイバのモード フィールド直径が異なる場合、後方散乱係数も異なり、その差によって推定されるステップが汚染されます。

-MFD の大きい側から小さい側に向かって測定すると、機器は見かけのゲイン、つまり存在し得ない電力を報告します。逆に測定すると、損失が膨らんだことになります。 2 つの方向を平均すると、アーティファクトが除去され、実際の図が残ります。

カテゴリ レベルの比較は、モード フィールドの違いを示す十分な証拠ではありません。これが、ほとんどのフィールドの説明が間違っている点です。 ITU-T では、公称 MFD と許容範囲内の 1310 nm での許容値を宣言する必要があり、標準のシングル-モードと曲げに敏感でないカテゴリの許容範囲は重複しています(ITU-T G.652）。このオーバーラップは理論上のものではありません。Corning の SMF-28 Ultra は、G.652.D に完全に準拠しながら、1310 nm で 9.2 ± 0.4 μm を宣言しています。そしてG.657.A1 の曲げ要件を超えているため、「G.657 ファイバー」だけでは接続先のモード フィールドについて何もわかりません。他の曲げに影響されない設計、特に B カテゴリでは、より低い位置にあります。{4}

したがって、実際のルールは、「G.657 が G.652 と出会うときは常に利得を期待する」というものではありません。それは、トランク ケーブルとピグテールの両方のデータシートで宣言された公称 MFD を読み取り、これら 2 つの宣言された値が意味的に異なる場合に方向の非対称性を期待することです。カテゴリ名は誤解を招く可能性がありますが、データシートは誤解を招きません。これが、ピグテール仕様にファイバー グレード G.652D、G.657A1、または G.657A2 を印刷する理由であり、宣言された MFD をサプライヤーに求めることが衒学的な質問ではなく合理的な質問である理由です。

光損失や単価ではなくトレイの位置が拘束の制約となる場合は、ファイバ ピグテールの代わりにコネクタ上のスプライスを使用します。{0}コネクタ上のスプライス-には、外部保護スリーブや、それを保管するためのホルダー位置は必要ありません（フルーク・ネットワークス）、そしてすでに完全なジョイントを搭載したトレイを備えた 1U エンクロージャでは、これが決定的です。

境界は 4 つの条件下で逆方向に進みます。パネルのスペースが十分である、終端あたりのコストが量的に重要である、コネクタ インターフェースはプラントの寿命の後半で変更が必要になる可能性がある、またはコネクタの端を現場で製造されたものではなく、損失数値が文書化された工場でテストされた品物である必要がある。{0}{1}}

3 つの導入状況により、パッチ パネルでのコネクタのファイバ ピグテールとスプライスの決定が具体化されます。{0} FTTH キャビネットまたは端子ボックスでは、ボックスが一体型トレイとともに出荷される場合、ピグテールが優先ルートであり、ホルダー数は少なくとも 1 つの予備位置でファイバー数をカバーし、購入したスリーブの長さは実際にそのホルダーに収まり、設計ではポートに工場で終端されたコネクタが必要です。-これらのいずれかを変更して、比較を再実行します。-データセンターの入口にあるキャリア ODF では、受入プラントは工場で終端処理されたテールが搭載されたパネルに従来どおり接続されており、アーキテクチャではトレイが存在することを前提としているため、ODF でファイバ ピグテールを接続する方法を尋ねている人は、すでにこの質問に答えている設計の内部で作業していることになります。{6}} 1U パネルが 48 ファイバー用に指定されている圧縮エンタープライズ IDF では、演算が閉じないことが多く、実際の選択は、より深いエンクロージャとコネクタ上のスプライスの間です。{10}}そのトレードオフは-後ろのトレードオフと同じですパッチパネルとODFの比較設計段階で。

特定のケースで算術演算が終了するかどうかは、一般的な記事では提供できない 3 つの変数、つまりトレイのホルダー容量、使用している保護スリーブの長さ、ホルダーからアダプターまでの配線パスによって決まります。パネルモデル、トレイ数、ファイバ数をお送りいただければ、これら 3 つに対してスラックと長さの数値を計算し、そのエンクロージャに推奨されるピグテールの長さとファイバの順序を、そこに到達するために使用した測定ワークシートとともに返送します。

8 つの仕様ラインによってファイバー ピグテールがベンチ上でどのように動作するかが決まり、そのすべてが後でトレイでの速度またはリワークとして表示されます。

同じ発注書には、挿入損失と反射損失をカバーするバッチごとまたは単体テストの記録、および適合証明書という 2 つの文書行が属しています。-どちらも例外ではなく、当社側の標準的な成果物であるため、お客様自身の OTDR 結果がレビューされている場合、承認に関する会話が短くなります。

サプライヤーと契約する前に、その文書が実際にどのようなものかを確認したい場合は、当社に問い合わせてください。カスタム光ファイバーピグテール仕様シートと、同等のバッチからのサンプル IL および RL テスト レポートを添付します。この記事の内容を含め、どのデータシートの主張よりも迅速にメーカーを判断できる方法です。
