250um と 900um ファイバー ピグテール: どのバッファ サイズを選択する必要がありますか?

1分での決断

250μmと900μmが実際に測定するもの

一般的な通信シングルモード ファイバーは次のように簡略化できます。-

~9µm コア → 125µm クラッド → ~250µm 一次コーティング → オプションの ~900µm バッファ

250μm の寸法は通常、被覆された光ファイバーを指します。 900µm 構造により、コーティングされたファイバーの周囲に別の保護層が追加されます。基礎となる光ファイバーは同じ種類のファイバーでも構いません。

これが、一般的な検索フレーズの理由です。250um ルーズチューブ vs 900um タイトバッファ資格が必要です。 250µm のコーティングされたファイバはルーズ チューブ ケーブル内でよく使用されます。-、屋内終端アセンブリでは 900µm のタイトなバッファ付きファイバが一般的です。-ただし、直径だけで完全なケーブル構造が決まるわけではありません。

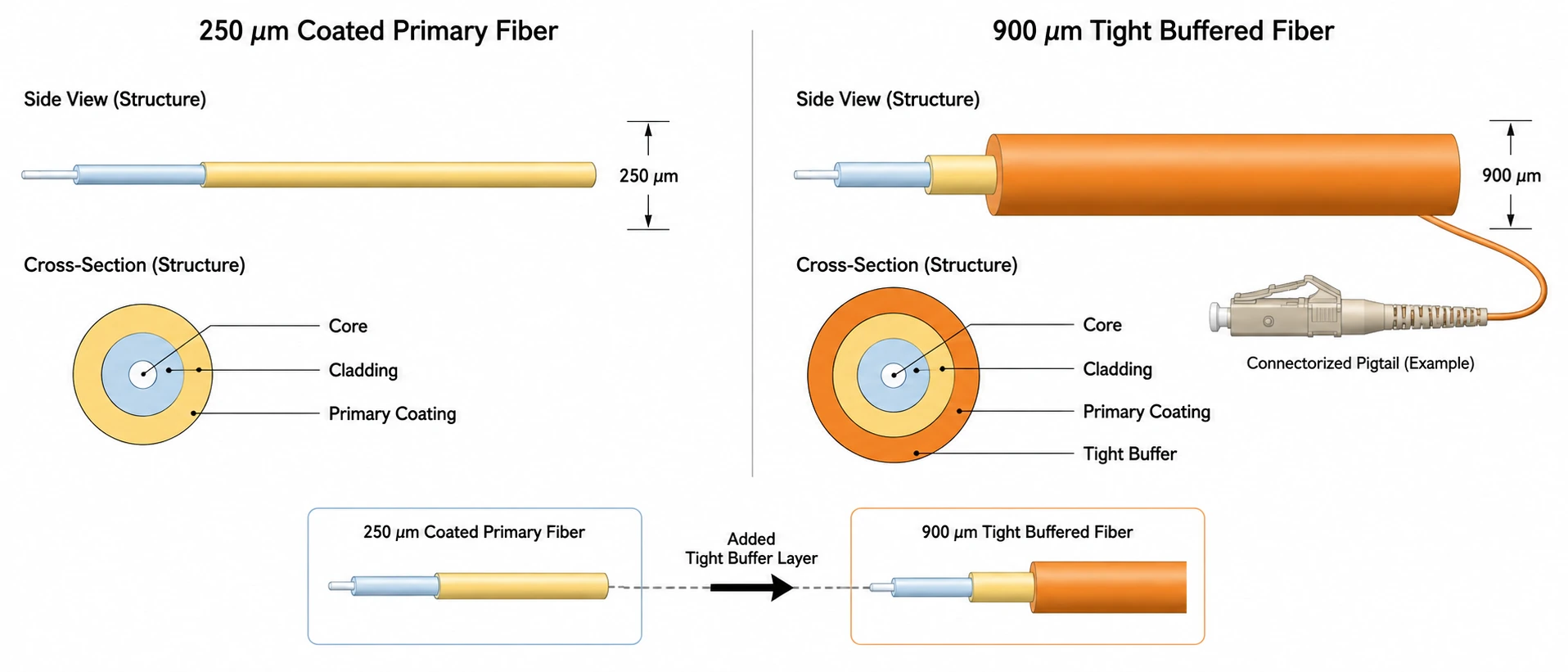

250µm と 900µm のピグテール構造の概要

生の幾何学的差異は、最初に示唆された直径よりも大きくなります。 2 つの円形構造を直径のみで比較した場合、その断面積は直径の 2 乗に比例します。-

(900 / 250)² ≈ 12.96

これは、トレイに正確に 13 倍の 250µm ファイバーを保持できるという意味ではありません。スプライススリーブ、曲げ要件、たるみループ、リテイナー、およびファイバー交差もスペースを消費します。この計算は、多くの 250µm ルーティング セクションを 900µm セクションに置き換えることが、直径の数値だけで示唆されるよりもはるかに多くの数のトレイに影響を与える可能性がある理由を説明しています。-

バッファ サイズで光学性能が決まるわけではない

バッファ直径は挿入損失を決定しません。融着接続中、関連する光インターフェースは準備されたガラス ファイバーです。コーティングまたはバッファは、切断されたファイバが整列して融着される前に、スプライス領域から除去されます。

Fiber Optic Association では、シングルモード融着接続損失について次のように説明しています。{0}0.1dB以下。損失が大きい場合は、汚染や接続の不完全さなどの問題が発生している可能性があります。これは依然としてスプライスの品質の問題であり、900µm のバッファが 250µm のコーティングよりも光を透過するという証拠ではありません。{2}} (光ファイバー協会)

「低損失のための 900µm」を意味のある RFQ 仕様として受け入れないでください。

代わりに、接続される光ファイバーに互換性があることを確認してください。ファイバーの種類と、関連する場合はモードフィールドの特性が、バッファーの外側の直径よりもはるかに重要です。{1}}より広範な準備の状況については、ファイバーケーブルの終端方法ガイド.

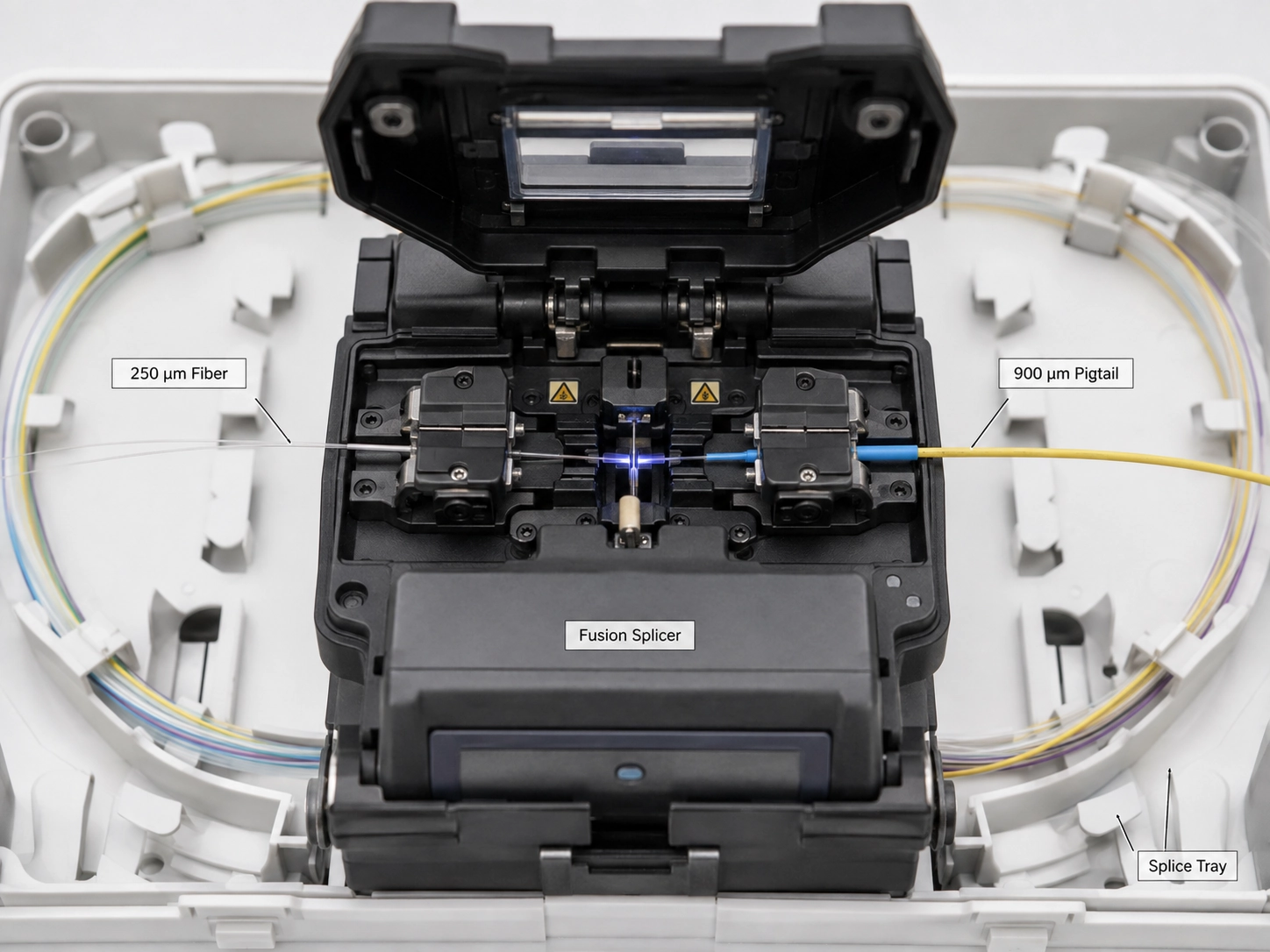

250µm ファイバを 900µm ピグテールに融着接続できますか?

はい。あ250um ファイバーから 900um ピグテールまで基礎となる光ファイバーに互換性がある場合、移行は通常のアーキテクチャです。



融着接続機は「250μm材」と「900μm材」を溶接しているわけではありません。両方の保護構造がスプライス領域から剥がされます。ガラスは洗浄されて劈開され、準備されたファイバーは位置合わせされて融着され、完成したスプライスはトレイに保管される前に保護されます。



FOA はこれを、250µm のファイバが終端用の色分けされた 900µm ピグテールに接続されている 24-プラント外の-ファイバ ケーブルで直接示しています。 (光ファイバー協会)



本当の条件は光学的な互換性です。 2 本のファイバが異なるモードフィールドまたは後方散乱特性を持っている場合、OTDR はテストの方向に応じて異なる見かけの接続損失を示す可能性があります。双方向測定は、その状況を正確に特徴付けるのに役立ちます。 (光ファイバー協会)



したがって、外径が異なるという理由だけで、調達仕様書で 250µm- ～ 900µm のアーキテクチャを拒否すべきではありません。

900µm ファイバー ピグテールが工学的により良い選択である場合

A 融着接続用の 900um ファイバーピグテール配線スペースが利用可能であり、技術者がファイバを個別に扱う場合、通常の ODF または終端ボックスでの実際的な開始点となります。

標準 ODF および電気通信終端

ODF での LC 終端の場合、トレイに十分な配線スペースがある場合、通常 900µm ピグテールの方が 250µm の提示よりも有効な個々のファイバ保護が提供されます。-これは、ODF用LCファイバーピグテール単に厚いから 900µm を選択するのではなく、仕様を変更する必要があります。

重要な境界線があります。 900µm のバッファは、2.0 または 3.0 mm のジャケット付きパッチコードと同等ではありません。ファイバーが保護されたトレイから出て、繰り返し引っ張られたり、縛られたり、位置が変更されたり、機器の取り扱いにさらされたりする場合は、適切にジャケットを付けるか保護されたコードを使用する方が安全な仕様です。

少数の終端ボックス-

ファイバー数が適度な場合、配線ボリュームの節約は通常、主要な制約ではありません。トレイがすでに保護された配線パスを提供している場合、一般に 900µm を使用すると、取り付けと後の識別が容易になります。

このデフォルトは、追加のバッファによってファイバーの交差、圧縮されたたるみストレージ、またはトレイ カバーとの干渉が発生した場合に機能を停止します。その時点で、エンクロージャの形状が制御変数になります。

250µm ピグテールがより意味のあるとき

A 250umファイバーピグテール配線密度が制約であり、エンクロージャ自体が必要な機械的保護を提供する場合、より強力な選択肢になります。

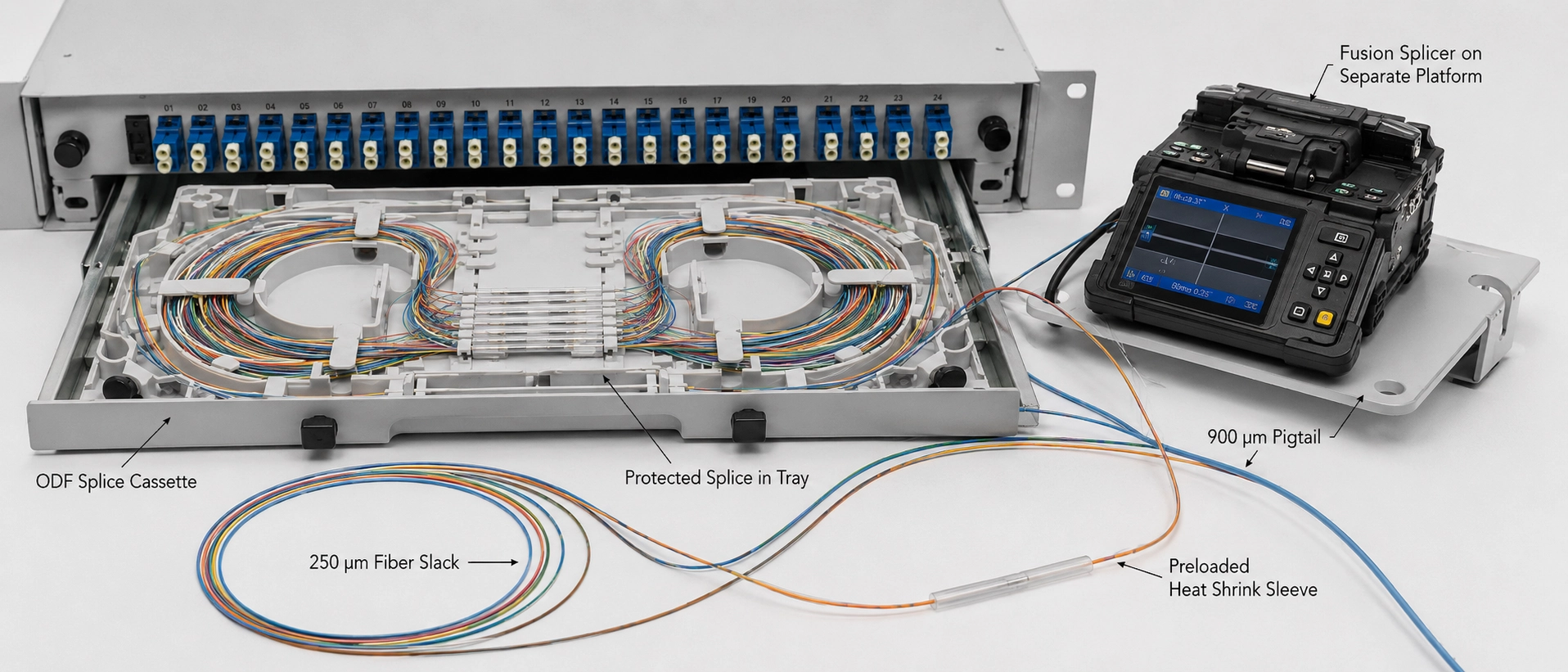

高密度スプライス カセット-

保護された状態でスプライスカセット用ファイバーピグテール設計では、250µm のルーティングにより、個々のファイバが占める体積が減り、スプライス ホルダーやたるみの収納パスの周囲に余裕が生まれます。-。

ここで、12.96 倍の幾何学的比較が役立ちます。カセットの容量を予測するものではありません。これは、多くの個々の配線セクションにわたって繰り返される場合に、直径の 650µm の違いが重要になる理由を説明しています。

条件は機械的保護です。 250µm のコーティングされたファイバーは、制御されたファイバー管理パス内に留まる必要があります。-保護されていない 250µm ファイバをカセットの外に移動すると、密度の問題が機械的リスクの問題に置き換わるだけです。-。

リボンとマスフュージョンのアーキテクチャ-

マスフュージョン システムは、ワークフロー内で複数のファイバーを一緒に移動させるように設計されています。{0}}個々の 900µm バッファーは、その密度の利点に反する可能性があります。

私たちの立場は、一般的な「屋内で 900µm、屋外で 250µm」というルールよりも具体的です。建物の境界ではなく、スプライス アーキテクチャで使用されるプレゼンテーションを選択します。

両方のサイズを使用できる最適なアセンブリ

A 250um vs 900um ファイバーピグテールアセンブリでは、コネクタからスプライスまで同じ保護直径を必要としません。これは記事の中間-コンテンツ完全一致-アンカーですが、重要な物理設計オプションについても説明しています。

ハイブリッド カセットは、コネクタまたはアダプタ パネルから技術者が個々のピグテールを扱う領域を通って 900µm のバッファ付きファイバを配線し、その後、カセット内の定義された保護点で、スプライスおよびスラックの保管領域用の 250µm のコーティングされたファイバに移行できます。-。スプライス-側セクションは、コネクタ-側セクションにハンドリング保護を放棄させることなく配線密度を高めます。

これは、2 つの異なる機械的要件を解決するために 1 つのブランケット直径仕様が求められる場合に便利です。終端側には取り扱い保護が必要ですが、接続側には配線密度が必要な場合があります。

したがって、調達では「250 μm か 900μm か?」不完全な場合もあります。図面では、各ファイバーのプレゼンテーションがどこで開始および終了するか、および遷移がカセットによって保護されたままであるかどうかを特定する必要があります。

通常、調達後に発生する設置の問題

技術的に互換性のあるファイバー仕様であっても、材料の到着後にのみ剥離動作、接続保護、およびトレイの形状をチェックする場合、不必要な現場作業が発生する可能性があります。

ストリップ性は仕様の一部です

900µm として販売されている 2 つのファイバは、公称外径からはバッファが下にあるコーティングされたファイバにどれだけ強く結合しているかわからないため、準備中に異なる動作をする可能性があります。

しっかりと保持されたバッファーが、必要な準備長さを超えてきれいに除去できない場合、技術者は、より強力な 1 回の引っ張りで補うべきではありません。ストリップセグメントが短いと、露出したファイバーにかかる負荷が軽減されます。それでも準備が一貫していない場合は、製品の設置前に剥離ツールとバッファの構造を見直す必要があります。

のために900umファイバーピグテールサプライヤーしたがって、RFQ「900μm」だけでは不完全です。バッファーの構造または準備要件を指定し、意図したストリッピング方法がそれに適合していることを確認します。

スプライス プロテクターはトレイ ホルダーに適合する必要があります

融着接続機は準備されたガラスを処理しますが、トレイはその後、保護されたスプライスを管理する必要があります。したがって、プロテクターの寸法、スリーブ ホルダー、およびルーティング パスが 1 つの機械システムを形成します。

スリーブを注文する前に、スプライス ホルダーのサポートされているプロテクターの寸法を確認してください。プロテクターがホルダーに完全に収まっていないと、ファイバーの移行部分がトレイの壁に向かって押し出され、保護されたスプライスのすぐ横に不要な曲がりが生じる可能性があります。

これは、長いプロテクターが自動的に安全であると仮定するよりも便利です。

カバーを閉じた状態でトレイを確認する

カセットが開いているときに適合する配線配置は、必ずしも設置が完了しているとは限りません。

スプライス、プロテクター、およびたるみを保管した後、カバーを閉じるときにループが圧縮されたり、ファイバーがリテーナーから浮き上がったり、プロテクターの横に急激な移行が生じたりしないことを確認します。ここで、バッファの選択はカタログ比較ではなくなり、エンクロージャの設計上の決定となります。{1}

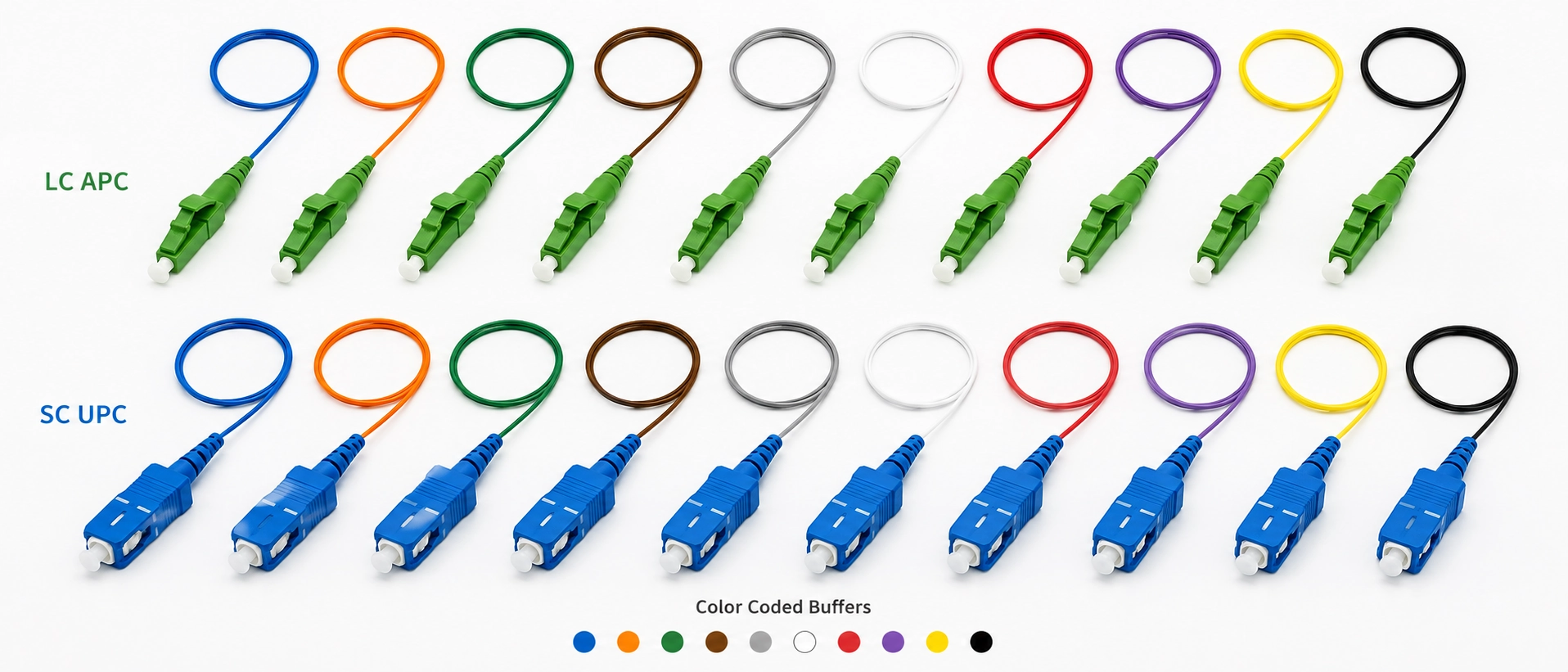

ファイバー ピグテールの RFQ に記載する内容

のためにカスタムファイバーピグテールアセンブリ「250µm」または「900µm」のみを指定すると、いくつかの変数が未解決のままになります。 2 つの見積もりは、ファイバの種類、ストリップの動作、コネクタの構造、識別、およびアセンブリが実際に目的のトレイに適合する方法が異なる一方で、公称直径を一致させることができます。

製造用の RFQ では以下を定義する必要があります。

1. 光ファイバーのタイプ (OS2/G.652.D、G.657.A1/A2、OM3、OM4 など)。
2. ファイバーのプレゼンテーション: 250µm のコーティングされたファイバー、900µm のバッファーされたファイバー、またはそれらの間の定義された移行。
3. LC、SC、FC などのコネクタのタイプ。
4. 該当する場合、ポリッシュ タイプ、UPC または APC。
5. 繊維数と識別/色の順序。識別がケーブル プラントと一致する必要がある場合は、規則を明示的に定義します。私たちの光ファイバーカラーコードガイドこの層をカバーします。
6. ピグテールの長さと必要な公差。
7. 完成したコネクタ付きアセンブリの光学的許容基準。
8. 設置環境とエンクロージャのタイプ（ODF、スプライス カセット、FTTH 終端ボックス、外部プラント クロージャ インターフェースなど）。{0}}

これらのフィールドは仕様のあいまいさを防ぎますが、アセンブリが特定のエンクロージャを物理的にルーティングすることを証明することはできません。

のために通信設備用ファイバーピグテールトレイの図面や明確な配線写真を RFQ に追加すると、コネクタの出口方向、バッファ移行位置、スリーブ ホルダーの形状、たるみを保管するために利用できるパスなど、テキスト仕様では提供できない情報がサプライヤーに提供されます。-

習慣ではなく、導入アーキテクチャによって選択してください

900µm のデフォルトが崩れたことを示す最も有用な信号は、任意のファイバー数のしきい値ではありません。-。ルーティングの競合です。計画された 900µm セクションにより、必要なたるみ、プロテクターの配置、またはカバーのクリアランスがトレイ内に共存することが妨げられる場合は、250µm アーキテクチャを評価します。

高いカウントを解放する前に-250um vs 900um ファイバーピグテール仕様を実際のトレイの図面と比較してください。カバーが閉じた後、コネクタの出口、スリーブ-ホルダーの位置、バッファーの移行、および保存されたたるみが同時に機能する必要があります。

設置に実際にピグテール配線ではなくジャケット付きコードが必要な場合は、FB-LINK光ファイバーパッチケーブルの構成関連するコネクタ、ファイバー、保護オプションについて説明します。

よくある質問

ピグテール仕様を凍結する前に

バッファ サイズは、ピグテールが固定発注明細項目になる前に決定する必要があります。{0}}その段階までに、トレイ、スリーブ ホルダー、剥離ワークフロー、ルーティング パスによって、どのプレゼンテーションが実用的であるかがすでに決定されている可能性があります。

実際の場合250um vs 900um ファイバーピグテールプロジェクトの場合は、FB-LINK にコネクタと研磨、光ファイバーの仕様、必要なファイバーのプレゼンテーション、ファイバーの数、ピグテールの長さ、トレイまたはエンクロージャの図面を渡します。これらの入力により、仕様が凍結される前に、提案された構造を接続側と終端側の要件に照らしてレビューできます。{2}

プロジェクト固有のピグテール テストの文書、剥離動作、または組み立て公差が必要な場合は、RFQ に明示的に記載し、提案されている正確なピグテール構造に対する確認を求めてください。{0}別のファイバー アセンブリに対して発行されたテスト クレームが、購入するピグテールに自動的に適用されると想定しないでください。
