ODFとは何ですか?光配線フレームの説明

光配線フレームは、通常 ODF と短縮され、光ファイバー配線フレームと呼ばれることもありますが、光ファイバー ケーブルが終端、接続、パッチされ、保護される構造化されたポイントです。 ODF は、通信室、FTTH ネットワーク、データ センター、企業ビル、産業用通信システムなどで使用されています。このガイドは、光分配ネットワーク (ODN) および光ファイバ アクセス プロジェクトをサポートするエンジニアの観点から書かれています。そのため、存在する ODF タイプをリストするだけでなく、フレームをファイバ数、設置スペース、コネクタ形式、接続要件、および長期拡張計画に適合させることを目的としています。-

購入者がオプションを比較するとき、実際的な質問が「どのタイプが利用可能か?」ということになることはほとんどありません。通常は、「どの ODF タイプが実際に私のサイトに適合するのか、また注文する前にサプライヤーに何を確認する必要があるのか​​?」ということです。以下のセクションは両方に答えており、記事の最後には選択ガイド、仕様チェックリスト、実際に動作する構成例、FAQ が記載されています。

とは何ですか光配線フレーム(ODF)?

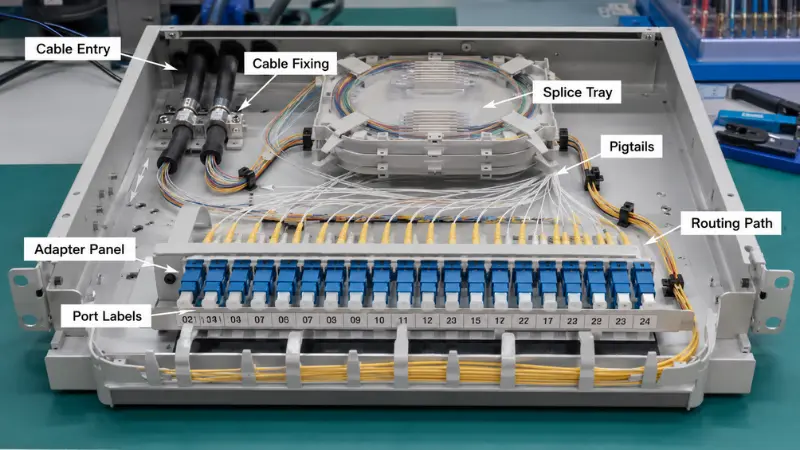

光配線フレームは、光ファイバーの終端、接続、パッチング、保護、編成に使用されるファイバー管理エンクロージャです。入力ケーブルは出力ファイバー、ピグテール、パッチ コード、またはスプリッターなどの受動コンポーネントに接続され、すべての接続はラベルが付けられ、保護されており、箱の中にバラしたままにするのではなく、メンテナンスのためにアクセスできるようになります。

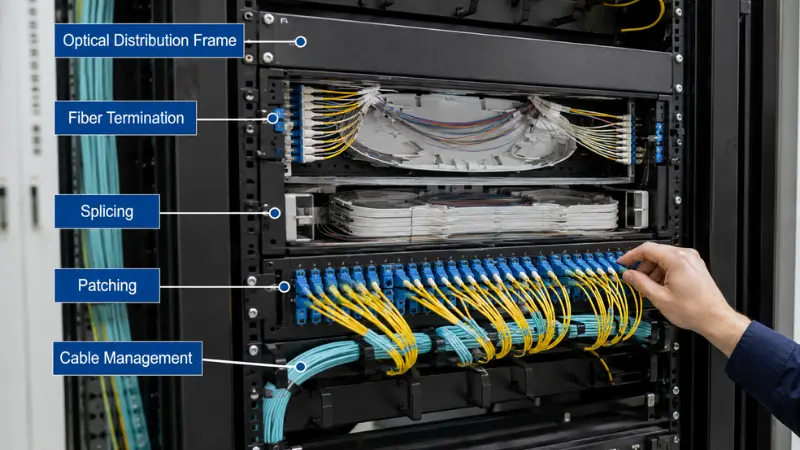

日常の運用では、適切に設計された ODF が、ファイバ終端、融着接続保護、パッチ コードのルーティング、ケーブルのたるみの保管、コネクタの保護、ネットワークのテストや再構成をサポートします。{0}これが重要な理由は表面的なものではなく具体的​​なものです。障害が勤務時間外に発生した場合、明確なポート番号とアクセス可能なスプライス トレイを備えたフレームにより、技術者は数分でリンクを切り分けて修復できますが、過密でラベルのないフレームでは、同じ作業が何時間も手作業でファイバをトレースすることになります。同じ終端機能と保護機能の多くがコンパクトにも登場します。光ファイバー端末と配電ボックスそのため、2 つの製品ファミリーは混同されやすいのです。この区別については後で説明します。

光配線盤の主な種類

ODF は、取り付け方法、設置環境、容量、内部構造、用途ごとにグループ化できます。最も一般的なカテゴリは、ラック マウント、ウォール マウント、屋外、DIN レール、PLC スプリッタ、高密度モジュラー フレームです。-以下の各セクションでは、タイプとは何か、どこに適合するか、そして選択時に見落とされがちな実用的な詳細について説明します。

ラックマウントODF

ラックマウント ODF は標準の 19- インチ機器ラックに設置され、通信室、データセンター、中央オフィス、サーバー ルーム、企業のバックボーン ケーブル配線の主力製品です。通常、1U、2U、3U、または 4U の高さで提供され、スイッチ、ルーター、パッチ パネルと並べてきれいに統合されます。大まかなガイドとして、1U ユニットには最大 24 本のファイバーが搭載され、2U ユニットには約 48 ～ 96 本のファイバーが搭載され、3U ～ 4U ユニットには 96 ～ 144 本以上のファイバーが搭載されます。これらの数値はアダプターの形式によって大幅に変化するため、高密度 LC または MPO パネルを使用したフレームは、SC を使用したフレームよりも U あたりにはるかに多くのファイバーを収容できます。

長期的な使いやすさを決めるのは、引き出しの固定デザインとスライド式デザインのどちらを選択するかです。-固定フレームはよりシンプルで安定しており、コストが低いため、めったに変更されない安定したバックボーン リンクに適しています。スライド式引き出しにより、継ぎ合わせや検査のためにトレイを前方に引き出すことができます。頻繁に移動、追加、変更が行われるフレームには、これが最適です。スライド タイプを指定する前に、引き出しを完全に伸ばすのに十分なスペースがラックの前面にあることを確認してください。狭い通路では開けられない高密度フレームを維持するのは難しいためです。-

ウォールマウントODF

ウォール マウント ODF は、ラック内に設置するのではなく、壁に直接固定するため、ラックが存在しない場合やスペースが狭い場所 (小さな通信室、オフィス ビル、アパートの地下室、フロア配電ポイント、FTTH ビルのエントランスなど) では自然な選択となります。通常はコンパクトでロック可能で、12、24、または 48 コアなどの中程度のファイバー数に適しています。

壁掛けユニットを選択するときは、見た目よりもケーブルの引き込み方向が重要です。狭いライザーまたはシャフトに取り付けられたフレームでは、ボックスの後ろにケーブルを急に曲げずに配線するためのスペースがないため、多くの場合、背面からの挿入ではなく、底面または側面からの挿入が必要になります。ボックスを壁に取り付けた後ではなく、注文する前に、挿入方向、内部スプライス トレイの容量、アダプタ パネルのレイアウト、およびファイバのコイル化に利用できるスペースを確認してください。

屋外用ODF

屋外 ODF は、FTTH アクセス ポイント、屋外通信キャビネット、柱上配電、田舎のブロードバンドや工業用地などの露出または半露出の場所で光ファイバを終端し、配線します。{0}{1}屋内フレームとは異なり、室外機は環境密閉性によって生死が左右されるため、ポート数は仕様の半分にすぎません。

基準となる数値は、国際規格で定義されている侵入保護評価です。IEC 60529 (IP コード)。実際には、IP54 は防塵{2}}と水しぶきに対する耐性を意味し、保護された場所やキャビネットに設置された場所に適しています-。 IP65 は防塵性があり、低圧水流から保護されていることを意味します。{{6}これは、完全に天候にさらされるフレームのより現実的な最小値です。 IP66 から IP68 は、より強力なジェットまたは一時的な浸漬を追加します。この 2 つは別個のテストであるため、より高い浸漬定格が自動的に噴流抵抗を意味するわけではないことに注意してください。そのため、豪雨と停滞水の両方が見られる現場では、二重の定格が必要になる場合があります。 IP 数値と併せて、耐紫外線性、ケーブル グランドの設計、ハウジングの耐食性、ロック方法、結露の管理方法を確認してください。密閉が不十分な屋外フレームは、設置後何年も経っても湿気に関連した障害が発生する最も一般的な原因の 1 つです。-

DINレールODF

DIN レール ODF は、電気キャビネットまたは産業用制御エンクロージャ内の DIN レールにスナップ式に取り付けられるコンパクトなユニットで、オートメーション システム、電力通信、スマート グリッド機器、輸送用制御キャビネット、および工場ネットワークにおける低ファイバー数向けに構築されています。その価値は統合です。別のラックを必要とせずに、ファイバの終端と保護を電気配線と同じパネルに組み込みます。

工業作業の場合は、繊維数だけでなく機械環境にも目を向けてください。振動、利用可能なキャビネットの奥行き、接地要件、およびケーブルの張力緩和はすべて、フレームの信頼性が維持されるかどうかに影響します。また、技術者が近くの電源導体に影響を与えることなくコネクタに到達できるようにファイバの配線を配置する必要があります。

PLC スプリッター ODF

PLC スプリッタ ODF はフレーム内にパッシブ光スプリッタを内蔵しており、1 つのフィーダ ファイバが多数の加入者ファイバに分割されます。これにより、FTTH、GPON、および EPON アクセス ネットワークのコア構成要素となり、以下のような参考資料で標準化されています。ITU-T G.984 GPON 勧告。単一のフレームで終端、スプリッタの設置、パッチ適用、およびケーブル管理を組み合わせることができるため、パッシブ光ネットワークの展開を整然と保つことができます。一般的な構成は 1×8 から 1×32 または 1×64 まで実行され、適切な比率はプロジェクトのリンク バジェットと加入者密度によって異なります。

計画する価値のあるエンジニアリング ポイントが 2 つあります。まず、1×32 スプリッターは 1×8 よりもはるかに多くの出力アダプターを供給し、それらの出力には混雑することなくパッチとラベルを付けるためのスペースが必要になるため、スプリット比によってポート レイアウトとメンテナンス スペースが決まります。また、1 つのノードでの集中分割とネットワーク全体での分散分割のどちらかを早期に決定するのにも役立ちます。トレードオフについては、この概要で詳しく説明されています。{6}}光スプリッタの種類。次に、PON の導入では、ほとんどの場合、角研磨 (APC) コネクタが使用されます。{1}その理由はリターンロスです。共有パッシブツリーでの反射はブランチ上のすべての加入者の信号品質を低下させますが、APC 端面は平らに研磨されたものよりもはるかに効果的に反射を抑制します。-注文する前に、スプリッター比、コネクタの研磨、入力および出力のレイアウト、利用可能なスプライス トレイのスペース、およびラベル付けスキームを確認し、参照してください。PLCスプリッターデザインが必要とする正確な比率に合わせてオプションを選択できます。

高密度モジュラー ODF

高密度モジュラー ODF は、限られたラックまたはフロアスペースで多数のファイバーを収容できるように設計されており、拡張の余地が必要なデータセンター、中央オフィス、通信事業者のバックボーン、大規模なキャンパス、集約ポイントにとっての標準的な選択肢です。{0}これらのシステムは、単一の固定パネルの代わりに、モジュラー アダプター パネル、取り外し可能なカセット、複数のスプライス トレイ、および設計されたルーティング パスを使用し、一般に LC または MPO/MTP インターフェイスをサポートします。

ここで避けるべき間違いは、純粋に最大ポート数に基づいて選択することです。非常に高い密度では、パッチ コードが密集し、前面のアクセス スペースが狭くなり、フレームが埋まりすぎるとメンテナンス中に間違ったポートが誤って切断される可能性があります。-この記事で取り上げる LC アレイと-アレイの選択を含む、高密度作業に関する決定的な問題-LC と MTP/MPO の実践ガイドは、フレームが完全にロードされた後も技術者がポートに到達し、パッチ コードを管理し、曲げ半径を維持できるかどうかです。

ODFタイプ比較表

容量範囲は一般的な値にすぎず、製品設計、アダプターの形式、サプライヤーの構成によって異なります。正確な繊維数とパネル オプションを必ずデータシートと照合して確認してください。

ODF 選択クイックガイド

適切なカテゴリに素早く舵を切る必要がある場合のみ、以下の表に一般的なプロジェクトの状況を適切な開始点にマッピングします。これを候補リストとして扱い、その後のチェックリストを使用して詳細を確認します。

プロジェクトに適切な ODF を選択するにはどうすればよいですか?

ODF の選択は、単に十分なポートを備えたボックスを選択することではありません。フレームはデザイン全体に適合する必要があるため、購入前に以下の要素をすべて確認する必要があります。

ファイバー数と将来の拡張

今日終端、接続、またはパッチする必要があるファイバーの数から始めて、予備を追加します。現在の 24 ファイバーに正確にサイズ設定されたフレームでは、サイトが 48 ファイバーに拡大するとスペースがなくなり、後から容量を改修すると、通常、今購入するよりもコストが高くなります。実際には、多くのプロジェクトでは、将来のリンク、バックアップ ファイバー、アップグレード用に 20 ～ 50 パーセントの予備容量を確保しています。入ってくるファイバーの数、出ていくファイバーの数、さらにユーザーや建物が追加されるかどうか、スプライス トレイとアダプターの容量がその増加を吸収できるかどうかを検討してください。

設置スペース

場所によってタイプが大きく決まります。既存の 19 インチ ラックはラック マウント フレームを指します。壁スペースしかない場所は壁取り付けフレームを指します。工業用キャビネット内を通るファイバーは DIN レール フレームを指します。また、雨、ほこり、または温度変化にさらされる設置場所では、標準の室内ユニットを使用せず、室外ユニットを選択します。モデルを決定する前に、ラックの奥行きや引き出しのクリアランスなど、実際に利用可能なスペースを測定します。

屋内環境と屋外環境

屋内フレームと屋外フレームの互換性はありません。室内ユニットは、密閉性が優先されない機器室、オフィス、通信クローゼットなどの保護されたスペースに適しています。室外機には、湿気、ほこり、腐食、紫外線に対する適切な保護が必要です。そのため、IP 定格、筐体材質、ドアの密閉、グランドの設計、ロック構造、および温度範囲がすべて仕様に含まれています。ケーブルの種類や配線など、屋内と屋外の取り扱いの違いについては、このガイドで説明しています。屋内および屋外のファイバーケーブルの設置。屋内フレームを屋外で使用することは、信頼性が低下する頻繁かつ避けられる原因です。

コネクタとアダプタの種類

ODF は SC、LC、FC、または ST アダプターを使用して構成でき、既存のパッチ コード、ピグテール、およびアクティブ機器インターフェイスに従って正しい選択が行われます。一般的なパターンとしては、SCコネクタ通信やFTTHで普及しており、LCコネクタ-高密度データセンターとエンタープライズ業務を支配しており、FC は一部の通信や計測機器に使用されており、ST はレガシー ネットワークで存続しています。フォーマットが一致していることを確認する光ファイバーアダプター使用する予定です。

ポーランド語タイプも同様に注目に値します。 UPC（平らでわずかにドーム状）端面は通常約 50 dB のリターンロスを実現しますが、APC（角度 8- 度）端面は、迷光がファイバに戻るのではなくクラッドに反射することによって約 65 dB に達します。これが、APC が PON および RF ビデオ アプリケーションの標準となっている理由です。この 2 つは互いに嵌合してはなりません。APC- と UPC 間の接続は高い挿入損失を引き起こし、フェルールの端面に物理的な損傷を与える可能性があります。選択肢を比較検討している場合は、この説明が役に立ちます。PC、UPC、APC 研磨タイプ違いを詳しく説明します。

スプライストレイの容量

フレームを融着接続に使用する場合、内部トレイの容量はアダプタの数だけでなく、ファイバの数と一致する必要があります。よくあるイライラする間違いは、アダプター ポートはたくさんあるものの、トレイが少なすぎるフレームを購入することです。計画ルールとして、スプライス トレイには通常 12 または 24 個の保護されたスプライスが保持されるため、24- ファイバのジョブにはおよそ 1 ～ 2 つのトレイが必要で、48- ファイバのジョブには 2 ～ 4 つのトレイが必要になります。トレイが不足すると、その症状は予測可能です。熱収縮スリーブには設置場所がなく、ファイバは最小曲げ半径内でコイル状に巻くことができず、メンテナンスには既存のスプライスを再度乱す必要があり、将来の拡張が困難になります。によって要約された実践によると、光ファイバー協会小規模構内ケーブルでは、通常、設置後に約 25 mm の曲げ半径が必要ですが、その半径を維持できないフレームでは、挿入損失が静かに増加します。トレイ数、スリーブストレージ、ルーティングパスを合わせて計画し、ファイバーピグテールフレームの横にあるため、終端とトレイに互換性があります。スプライシングと現場取り付けコネクタのどちらを使用するかをまだ決定していない場合は、次の比較を参照してください。-融着接続参考になります。

ケーブル入口とメンテナンスアクセス

ケーブルの引き込み方向は現実世界の制約であり、詳細ではありません。{0}フレームは背面、側面、上部、下部のエントリーをサポートしますが、サイトのレイアウトと不一致があると、急な曲がりや乱雑な配線が生じます。メンテナンス アクセスも同じロジックに従います。つまり、頻繁に変更されるネットワークでは、スライド ドロワーまたはフロント アクセス設計の方が作業が容易ですが、変更がほとんどない安定したリンクでは、固定構造が許容されます。紙の上ではコンパクトに見えるフレームでも、ケーブルを差し込むとメンテナンスが難しくなることがあります。

ラベル付けとケーブル管理

明確なラベル付けにより障害やアップグレード時の時間が節約されますが、大規模なフレームではラベル付けが不十分であると誤った接続が発生し、障害分離に時間がかかり、回避可能な停止が発生します。優れたフレームでは、明確なポート番号付け、専用のラベル スペース、パッチ コード配線リング、タイ ポイント、余裕のある保管領域、および入力ケーブルとパッチ コード間の分離が可能になります。ルーティングを維持しますパッチコード後付けではなく、最初から計画されていました。

見積依頼前の ODF 仕様チェックリスト

サプライヤーに連絡する前にこれらの詳細を準備しておくと、やり取りが短縮され、間違った設定を受け取るリスクが軽減されます。{0}}-

• 現在終了するファイバーの合計に、将来の拡張に備えた予備の割合を加えたもの。
• 屋内または屋外の設置、屋外の場合はターゲット IP 定格。
• 取り付け方法: 19- インチ ラック U の高さ、壁、ポール、DIN レール、またはキャビネット。
• コネクタとアダプタの形式 (SC、LC、FC、または ST) および研磨 (UPC または APC)。
• ピグテールとパッチコードのタイプ、長さ、数量。
• スプライス トレイの数とトレイごとに必要な容量。
• PON プロジェクトのスプリッター比と分割位置。
• ケーブルの引き込み方向とケーブルの外径またはグランドのサイズ。
• ラベル付けとポート番号付けスキーム-。
• 固定構造かスライド構造か、必要なアクセス側。

ODF 構成の例

匿名化された 3 つのシナリオは、上記の要素が実際にどのように組み合わされるかを示しています。

小規模 FTTH ビルディング配布ポイント

ライザー内の SC/APC ピグテールを備えた 24 ファイバーの場合、通常は 2 つのスプライス トレイと底部または側面のケーブル エントリを備えたコンパクトな壁面取り付け ODF で十分です。いくつかの予備ポートを予約すると、2 番目のフレームを追加しなくても、建物内に追加のユニットを設置できる余地が残ります。

データセンターの集約

混雑した通路にある LC 上の 96 ファイバーの場合、フロント アクセスとデュアル ケーブル エントリを備えた 2U 高密度スライド ラック マウント ODF により、パッチングが管理しやすくなり、パッチ コードの負荷がかかっても曲げ半径が保護されます。-変更が頻繁に行われるため、ここではスライド式引き出しが重要です。

電柱上の田舎の FTTH アクセス

多数の加入者へのフィーダ分割の場合は、IP65 以上の定格を備えた屋外スプリッタ分配フレームが必要です。1×32スプリッターSC/APC コネクタは、1 つのエンクロージャで分割と環境暴露の両方を処理します。

アプリケーション別の ODF の選択

FTTHおよびPONアクセスネットワーク

FTTH 作業では、屋内では壁掛けフレーム、露出したアクセス ポイントでは屋外フレーム、パッシブ スプリットが必要な場合は PLC スプリッタ フレームを使用する傾向があります。地下室、通信室、またはフロア配電ポイントには、通常、壁掛けユニットが必要です。屋外の場所には屋外定格のものが必要です。-また、分割ノードには、スプリッタと終端を統合するスプリッタ フレームが必要です。パッシブ ビルドに必要なものをより広範に把握するには、これを参照してください。FTTH受動部品調達ガイドは役立つ相棒です。

データセンターと通信室

これらの環境では、ラックマウント型フレームや高密度モジュラー フレームが好まれ、一般に、高いファイバー数、LC 高密度アダプター、クリーンなパッチコード配線、信頼性の高いラベル付け、拡張余地が求められます。{{1}{1}{2}}高密度ラックでは、ケーブル管理は未加工のポート密度と同じくらい重要になります。

企業の建物とキャンパス ネットワーク

ここで、適切なフレームはバックボーンの設計によって異なります。主要機器室ではラック マウント フレームが使用されることが多く、フロア配電ポイントでは壁掛けフレームが使用されます。複数の建物があるキャンパス全体で、ODF はバックボーン ファイバーを終端し、建物、スイッチ、機器室の間にクリーンなパッチ ポイントを提供します。

産業用および制御盤ネットワーク

産業用ネットワークは、DIN レール フレームまたはコンパクトな壁面取り付けユニットに依存します。フレームは、振動、埃、キャビネットの温度、張力緩和をすべて考慮して、制御キャビネットに適合し、機械的ストレスからファイバーを保護し、技術者が電気配線に触れることなくコネクタに到達できるようにする必要があります。

ODF 対 ファイバーパッチパネル 対 ファイバー分配ボックス

これら 3 つはすべてファイバー接続を管理しますが、同じものではないため、購入者はよくこれら 3 つを混同します。 ODF は通常、アダプター パネル、スプライス トレイ、ケーブル配線、スラック ストレージ、および保護を組み合わせた最も完全なユニットです。ファイバ パッチ パネルは、ラック内のコネクタによるパッチングに重点を置いていますが、スプライス トレイを含むものもあります。通常、ファイバー配電ボックスは小型で、FTTH ビル、フロア ポイント、屋外アクセス場所など、エンド ユーザーの近くに設置されます。

簡単な決定方法: 構造化された終端、スプライシング、パッチ適用、および管理を一緒に行う必要がある場合は ODF を使用します。主にアクティブな機器の近くにラックベースのパッチを適用する必要がある場合は、パッチ パネルを使用します。{0}ユーザーの近くでコンパクトに配布したい場合は配布ボックスをご利用ください。命名はサプライヤーや市場によって異なるため、データシート上のラベルではなく、実際の構造、容量、機能を判断してください。このより深い考察は、ODF とファイバーパッチパネルの違いまだ境界があいまいだと感じているなら、読む価値があります。

ODF を選択する際のよくある間違い

ポート数のみで選択する

ポート数は重要ですが、それだけでは十分ではありません。スプライス容量、ケーブル差込口、アダプタ形式、メンテナンススペース、拡張ヘッドルームのすべてが、フレームが実際に現場で機能するかどうかを決定します。

将来の拡張を無視

予備容量のない低コストのフレームは、ネットワークが成長した瞬間に高価になります。最終選択後ではなく、最終選択の前に繊維の成長を計画します。

屋内 ODF を屋外で使用する

屋内フレームは、雨、埃、屋外での継続的な暴露を想定して作られていません。屋外設置には、適切な IP 定格とグランド設計を備えた適切に密閉されたエンクロージャが必要です。

計画を立てずにコネクタ タイプを混在させる

SC、LC、FC、APC、UPC の選択は、パッチ コード、ピグテール、アクティブ機器に合わせて行う必要があります。組み合わせを誤ると取り付けが複雑になり、研磨が一致しない場合は光学性能が低下します。

メンテナンスアクセスを忘れた場合

紙の上ではコンパクトに見えるフレームでも、ケーブルを接続すると保守が困難になる場合があります。設置後、技術者がアダプタ、スプライス トレイ、配線エリアに安全に到達できることを確認してください。

よくある質問

結論

光配線フレームの主なタイプは、ラック マウント、ウォール マウント、屋外、DIN レール、PLC スプリッタ、高密度モジュラーです。適切な選択は、ファイバ数、設置スペース、環境、コネクタと研磨タイプ、スプライス トレイの容量、ケーブル配線、将来の拡張に応じて決まります。-小規模な屋内サイトでは、壁掛けフレームのみが必要な場合があります。通信室やデータセンターでは通常、ラックマウントまたは高密度フレームが必要です。- FTTH および PON ネットワークでは、屋外および PLC スプリッタ フレームがよく使用されます。産業用キャビネットには DIN レール フレームが適しています。選択する前に、上記のチェックリストを使用してプロジェクトの詳細を準備すると、実用的で信頼性が高く、保守が容易なフレームを指定するのがはるかに簡単になります。
