装甲 MPO/MTP パッチ コードと標準 MPO トランク ケーブルの比較

装甲 MPO/MTP パッチ コードは、スチール チューブまたはケブラーで強化されたジャケットを多繊維アセンブリの周囲に巻き付けており、圧壊荷重、げっ歯類への曝露、および高振動環境に耐えます。{{3}標準の MPO トランク ケーブルは、クリーンで気候が制御されたデータセンターの経路に最適化された、軽量の二重シース構造を使用しています。{6}どちらを選択するかは、ケーブルがどこに設置されるか、ケーブルがどの程度の物理的虐待にさらされるか、および装甲設計の厚い構造によるわずかに高い挿入損失をリンク バジェットが吸収できるかどうかによって決まります。

この比較が今重要な理由

データセンターの設計者は、バックボーン配線用のトランク ケーブル、キャビネット内の短いホップ用のパッチ コードなど、単純な呼び出しを行っていました。この違いは今も残っていますが、ファイバー インフラストラクチャを取り巻く物理環境は変化しています。エッジ導入では、MPO アセンブリを工場のフロア、鉱山制御室、標準のトランク ケーブルでは数カ月以内に故障してしまう屋外の 5G シェルターに押し込みます。一方、数千の 400G および 800G リンクを 1 つのホールに詰め込むハイパースケール オペレータは、節約できる 10 分の 1 dB ごとに - を必要とします。これは、保護された経路に装甲ジャケットが不必要な減衰を加えていないかどうかに細心の注意を払うことを意味します。

エンジニアリング上の本当の問題は、どのケーブルが「優れている」かということではありません。どのケーブルが特定のリンク セグメントの機械的および光学的要求に適合するかが決まります。

各ケーブルタイプが属する場所

仕様を比較する前に、導入シナリオの観点から考えると役立ちます。ケーブルの機能リスト - ではなく、ケーブルの環境 - がすべての選択の決定要因となるはずです。以下の各シナリオでは、考慮すべき機械的要因と光学的要因にもフラグが付けられるため、評価ロジックは別個のチェックリストに組み込まれるのではなく、コンテキストに組み込まれます。

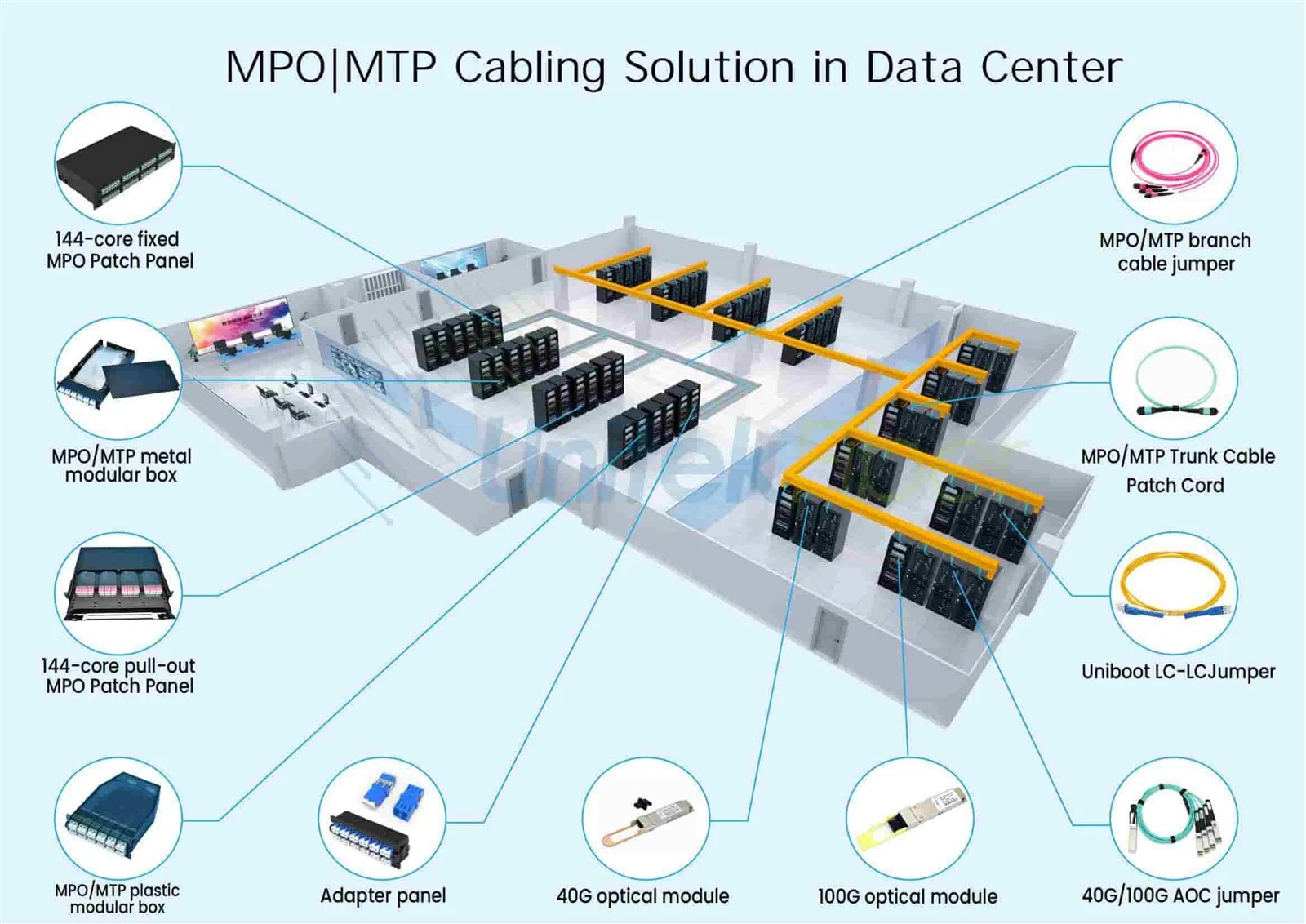

空調管理されたデータセンター キャビネット内では、標準の MPO トランク ケーブルが適切です。{0}環境は清潔で、温度は安定しており、物理的に保護されています。-ここのケーブルは、設置中に中程度の引張荷重、隣接するケーブルからの時折の側圧、および HVAC からの振動のみにさらされます。二重-層ジャケット - 内側のアラミド糸と LSZH またはプレナム-定格の外側シース - は、IEC 60794 および TIA- 568 の機械的要件を満たしながら、これらすべてを快適に処理します。この設定で外装ケーブルを使用すると、意味のある信頼性の向上が得られずに、コスト、重量、直径が増加します。 24 または 48 芯のトランク ケーブルは、QSFP28 または QSFP- DD 光学系を使用してスパイン-とリーフ スイッチ層を効率的に接続します。-外径が 3.0 mm なので、高密度のケーブル管理トレイを簡単に配線できます。

高床の下で列間のバックボーンを配線するには、さらに検討する必要があります。密閉型ケーブル トレイを備えた最新の施設では、標準のトランクを利用できます。しかし、上げ床タイルの下に開いた通路がある古い建物では、別の話になります。-人の往来、カートの移動、時折のげっ歯類の活動などはすべて、二重シース構造では決して対処できるように設計されていない圧壊や摩耗の危険を引き起こします。-害虫の発生を文書化している場合、または経路が重機と共有されている場合、それだけでもバックボーン セグメントに装甲 MPO アセンブリを設置することが正当化されます。ここでの意思決定のポイントは簡単です。経路を検査し、現実的な機械的脅威を評価し、物理的証拠に基づいて判断します。

産業環境とエッジ環境には議論の余地がほとんどありません。工場の床では、ケーブルは機械からの絶え間ない振動にさらされます。鉱山制御室は粒子汚染と極端な温度をもたらします。屋外の 5G キャビネットは、凍結融解状態と紫外線曝露を繰り返します。{4}軍事現場への配備には、上記のすべてが影響リスクと組み合わされます。このような設定では、標準の幹線ケーブルの定格動作範囲である -20 度から +60 度、およびその約 100 ～ 200 N の耐圧潰性ではまったく不十分です。 -40 度から +75 度まで評価され、1,000 N を超える横方向の圧砕力に耐えることができる装甲 MPO パッチ コードは、ここではプレミアム アップグレードではありません - がベースライン要件です。従来のデータセンター保護が欠けているスペースをリンクが実行されている場合、装甲オプションにより、慎重なケーブル管理をいくら行っても完全に除去できない障害モードが除去されます。

キャビネット内の短い相互接続パッチ- - は通常、カセット、アダプター パネル、トランシーバー間の距離が 2 メートル未満である - 標準を優先しますMTP/MPO マルチモード パッチ コード。環境は完全に囲まれており、最初の設置後はケーブルの取り扱いがほとんどなく、耐圧潰性よりも柔軟性が重要です。曲げ半径が重要視される狭いエンクロージャでは、装甲剛性が実際に不利に作用する可能性があります。

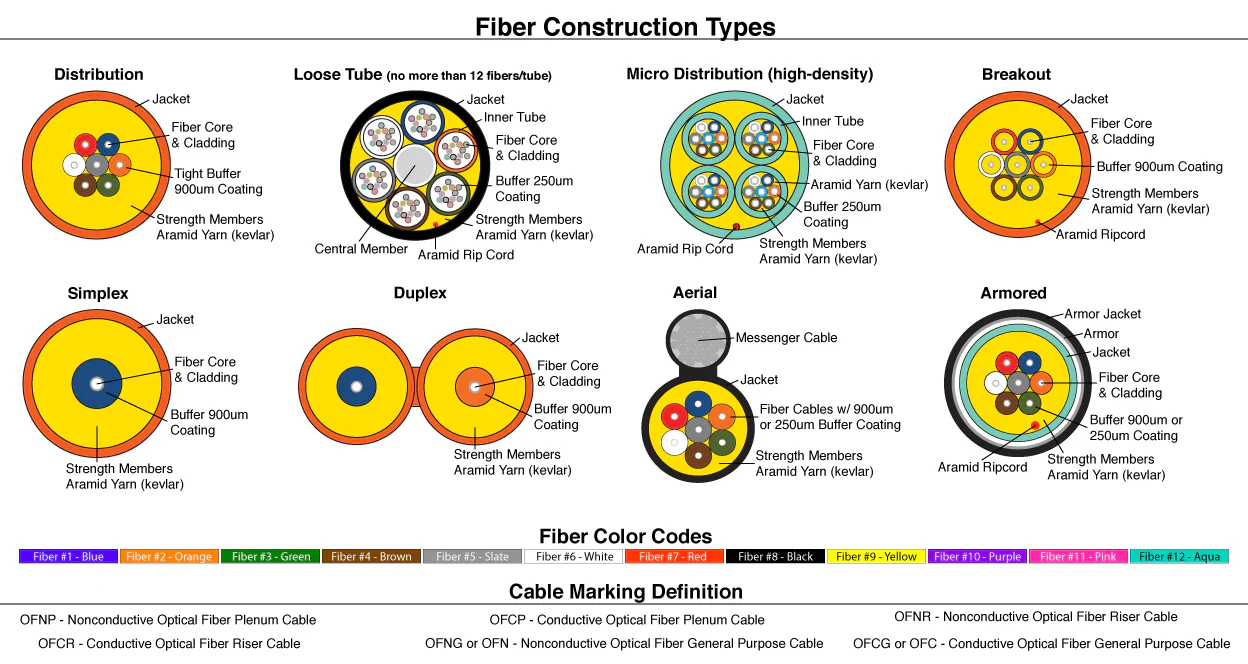

各ケーブルの実際の中身は何ですか

標準的な MPO トランク ケーブルは、通常、二重層ジャケット内に 12 ～ 144 本のファイバを束ねています。-。のMTP/MPO OM3 ファイバーパッチコード標準形状の外径は約 3.0 mm です。両端は工場で精密に研磨された-終端処理-された MT フェルール - 8、コネクタあたり 12 または 24 本のファイバ -、各アセンブリにはチャネルごとの挿入損失を示す個別のテスト レポートが同梱されています。構造は意図的に最小限に抑えられています。制御された屋内経路を保護するのに十分なだけであり、重量が低く抑えられ、密集したケーブル トレイでの取り扱いが容易になります。

装甲 MPO/MTP パッチ コードでは、ファイバ バンドルと外側ジャケットの間に波形鋼管または連結アルミニウム装甲が導入されています。一部の設計では、鋼製強度部材の上にアラミド糸を重ねて、耐圧潰性を標準構造の約 10 倍に高めています。これにより、外径が 4.0 ～ 5.0 mm に増加し、重量が増加します。しかし、現代の装甲設計は依然として驚くほど柔軟です。適切に設計された外装 MPO コードは、最小曲げ半径約 50 mm を実現でき、ほとんどの構造化されたケーブル環境で使用可能です。重要な製造上の差別化要因は、外装とファイバー リボンの間に緩衝層があるかどうかです。緩衝層がなければ、硬い外装が屈曲点でファイバーを圧迫し、直線ケーブルの挿入損失テストでは現れない微小な曲げ損失が発生する可能性があります。{{10}{11}}

鎧は信号を消費しますか?

外装ジャケット自体は、コネクタ インターフェイスでの挿入損失を直接増加させることはありません。挿入損失は、ケーブル本体に巻き付けられているものではなく、フェルールの形状、ファイバの位置合わせ、および端面の研磨品質-によって決まります-。装甲アセンブリの低損失 MTP コネクタは、適切に製造された場合でも、嵌合ペアごとに 0.15 ～ 0.25 dB に達します。これは、標準トランクの同じコネクタと同じです。 400G SR4 波長では、同等のコネクタ グレードを使用する両方のケーブル タイプが機能的に同一の損失 - を実現し、マルチモード OM4 アセンブリでは通常 0.15 ～ 0.35 dB です。

装甲がペナルティをもたらす可能性があるのは、微小な曲がりです。{0}}鋼管の製造が不十分であるか、ケーブルが指定された最小値よりもきつく曲げられて配線されている場合、外装がファイバー リボンに対して圧縮され、微小曲げ減衰が忍び込みます。これは製造品質の問題および設置規律の問題であり、外装構造に固有の特性ではありません。{2}}外装 MPO コードを評価する場合は、静的挿入損失証明書だけでなく、必ず曲げ減衰テスト データ-も要求してください-。-。ストレート ケーブルの損失数値のみを提供するベンダーは、マイクロベンドの問題を隠している可能性があります。-ファイバーのグレードが損失バジェットにどのように影響するかをより深く理解するには、OM1 ～ OM5 マルチモード ファイバの比較は、さまざまなファイバー クラスにわたるモーダル帯域幅と減衰特性に関する有用なコンテキストを提供します。

これは、100 メートルの OM4 制限に近づく長い 400G SR4 到達距離など、光損失バジェットが厳しい - リンク セグメントでは、配線パスに急な曲がり角が含まれる場合、外装ケーブルの曲げ減衰リスクを考慮する必要があることも意味します。-。道がまっすぐで広い場合、鎧は光学的に何のコストもかかりません。経路によってケーブルがいくつかの狭いコーナーを通過する必要がある場合、標準ケーブルの固有の柔軟性により、実際には総リンク損失が低減される可能性があります。

機械的保護の詳細

標準の MPO トランク ケーブルは、構造化されたケーブル配線環境で見られる応力、つまり設置時の引っ張り時の適度な引張荷重、共有トレイ内のケーブル束からの側圧、建物システムからの低レベルの振動に対処します。{0}}アラミド糸で強化された二重シース設計は、屋内構内ケーブル配線に関する IEC 60794 および TIA{6}} 568 の機械的要件を満たしています。これらは壊れやすいケーブルではありません -。適切に管理された施設で実際に遭遇する条件に合わせて設計されているだけです。

装甲アセンブリは、さまざまな脅威プロファイルに対処します。スチールまたはアルミニウムの層は、標準的なシースを永久に変形させるような押しつぶし力に耐えます。高床環境での回転椅子、倉庫内の重いカート、害虫駆除が不完全な施設内のげっ歯類の歯 - これらは理論上のリスクではありません。-これらは、ファイバー保守チームが定期的に遭遇する文書化された障害モードです。一部の装甲 MPO 設計は、標準構造の 5 ～ 10 倍の 1,000 N を超える横方向の破砕力に耐えます。温度範囲が拡張されているため（一般的な屋内トランクの場合は -40 度から +75 度であるのに対し、-20 度から +60 度）、気候管理された空間の外側での展開では 2 つがさらに区別されます。-。

特定のセグメントに外装が必要かどうかを評価するときは、ケーブルの実際の経路に沿った物理的なリスク要因を数えます。つまり、押しつぶされたり衝撃にさらされたり、げっ歯類や害虫の活動が記録されたり、屋内基準を超える温度や湿度の変動、配線が 50 mm を超えて強く曲げられるかどうかなどです。単一の経路セグメント上にこれらの要素が 2 つ以上あると、装甲構造が強く主張されます。経路が完全に囲まれ、環境が制御され、機械的な危険がない場合、標準のトランク ケーブルは、かさばらず、コストも抑えられ、同じ光学性能を実現します。{3}}

極性と互換性

装甲 MPO アセンブリと標準 MPO アセンブリはどちらも、同じ TIA-568 極性方式 - タイプ A (ストレートスルー)、タイプ B (反転)、およびタイプ C (ペアフリップ) に従います。-。装甲層は、ピンの配置、性別構成、コネクタの相互運用性に影響を与えません。メスの外装 MPO-12 コードは、互換性の問題なくオスの標準 MPO-12 アダプタ パネルと嵌合し、ファイバ数、極性タイプ、コネクタ グレードが一致する限り、同じリンク内で外装セグメントと標準セグメントを自由に混在させることができます。

実用上考慮すべき点が 1 つあります。外装ケーブルはより硬いため、密閉された筐体内ではコネクタの向きを慎重に計画してください。人口が密集した場所でのキー-アップとキー{2}}の嵌合MPO/MTP 光ファイバーアダプターパネル標準コードでは簡単に処理できるきつい曲げがケーブルの外装によって妨げられる場合、追加のクリアランスが必要になる場合があります。これは互換性の問題ではありません - これはケーブル管理計画の詳細であり、ケーブルが現場に到着する前にラック立面図で対処しておけば、設置中の大きなストレスを軽減できます。

MPO トランクが個々の二重接続にフィードするブレークアウト アプリケーションの場合、MTP/MPO - SC または LC ハーネス ケーブル移行を提供すると、物理的環境に基づいて、同じ防御{0}}対-の標準評価がブレイクアウト セグメントに適用されます。
