光ファイバー配線フレーム、端子箱、配線ボックス、ODFフレームの差別化分析
これら 4 つは同様の特徴を持ち、主にその基本機能に反映されています。
1. 固定と保護
光ファイバーケーブルがテールケーブルと融着された後、ケーブルの外側シースを機械的に固定し、アース線保護を取り付け、ケーブルとコアが損傷しないように保護のために端とファイバーをグループ化します。
2. 割り当て機能
テールケーブルのコネクタをアダプタに差し込み、アダプタの反対側の光コネクタと光路接続を行います。アダプタとコネクタは、柔軟な抜き差し要件を満たす必要があり、光路は自由に調整およびテストできる必要があります。
3. 溶接機能
光ファイバーケーブル内の光ファイバーをテールケーブルと融着させ、余分な光ファイバーをコイル状にして保管し、融着接合部を保護することができます。
4. ストレージ機能
ラック間でクロス接続されたさまざまな光ケーブルを収容でき、ケーブルを整然と保管できます。光ファイバー配線フレームの内部は、光ファイバーケーブルラインを明確に配線し、簡単に調整し、最小曲げ半径要件を満たすことができるように、十分なスペースと合理的な方法で設計する必要があります。
4 つの相違点は主に、アプリケーション環境の違いにあります。
1. 光ファイバー配線フレーム

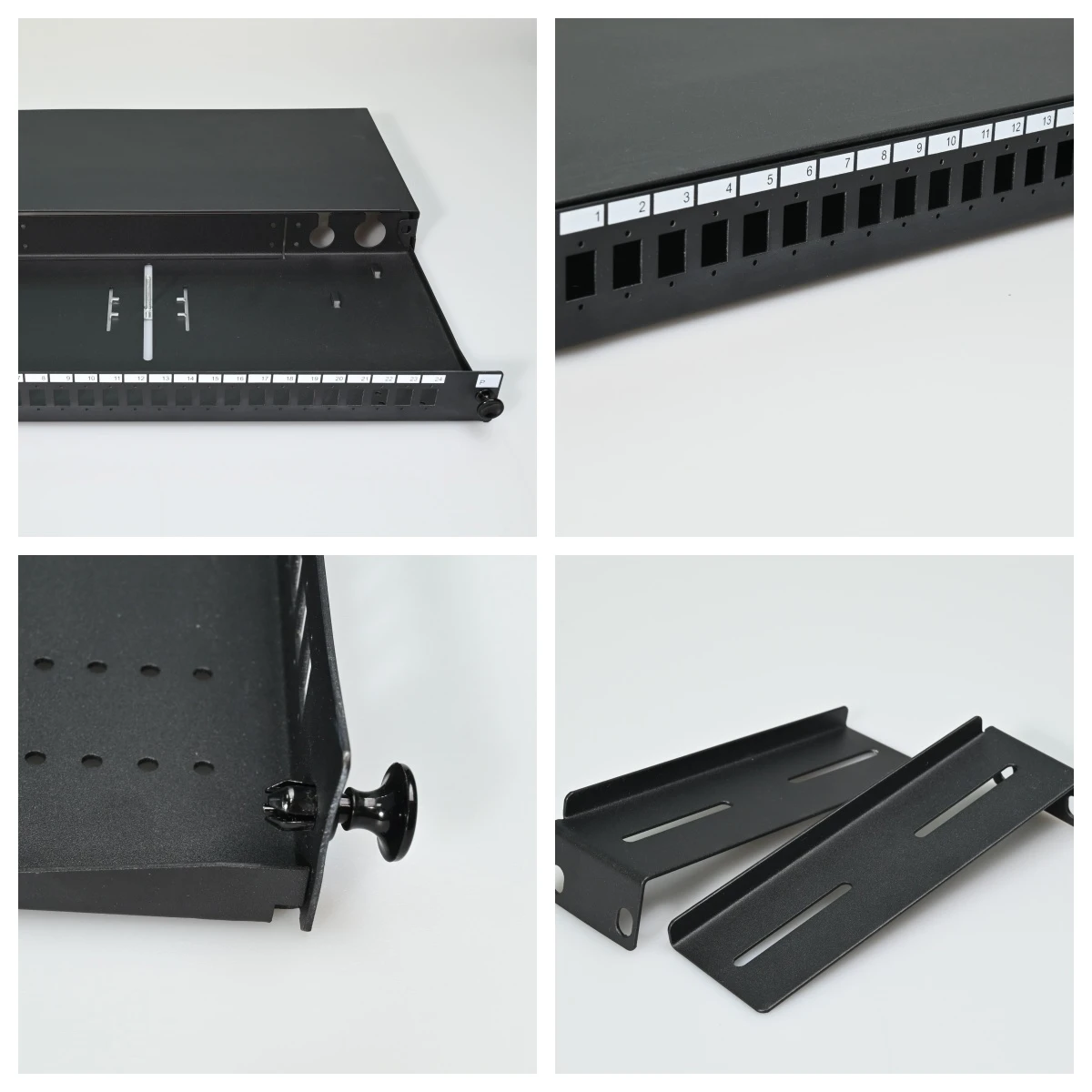

主に垂直バックボーンと水平光ケーブルを接続するために使用され、主に高さ1Uの19インチラックが使用されます。光ファイバー配線フレームのポート数は通常 24 または 48 です。データセンターや通信基地局などのさまざまなシナリオでの光ファイバー アクセスのニーズに適した、比較的汎用的なケーブル配線機能を提供します。
2.端子箱
主に光ファイバの融着接続、光ファイバとテールファイバの融着接続、光コネクタのハンドオーバー機能を提供します。通常、FTTH プロジェクトのユーザー側のファイバー アクセス ポイントなど、光ケーブルを個々のファイバーに分割する必要がある状況で使用されます。多くの場合、端末機器に最も近いプラグイン ポイントとして水平光ケーブルの端に配置され、壁やデスクトップに簡単に設置できるように最大 8 ポートまたは 12 ポートを備えています。-
3.ファイバー配電ボックス
内部に光ファイバ ケーブル ターミナル、融着保護ユニット、光ファイバ アダプタが装備されており、屋外、廊下、または屋内で基幹ケーブルと配線ケーブルを接続するために使用されます。ポートの数は通常 24 または 48 で、FTTH ネットワークでよく見られ、廊下にある一般的な小さなボックスです。簡単な設置、操作、メンテナンスの必要性を考慮して、光ファイバー ボックスは、さまざまなアプリケーション シナリオやネットワーク要件に応じてサイズと機能をカスタマイズできます。
4.ODF配信フレーム
ODF ラックには通常、光ケーブルの配線、接続、管理に使用される光ファイバー接続モジュール、分配ユニット、コネクタ、および管理スロットが含まれています。 ODF 分配フレームは、幅広いポート (12-1440 コア) を備えた光ファイバー通信室専用に設計されており、データセンター、通信基地局、統合ケーブル システムなどの大規模な光ファイバー ケーブル配線シナリオに適しています。
一般的に、光ファイバー配線フレームは主に光ケーブルの接続と管理に使用され、比較的汎用的なケーブル機能を提供します。端子ボックスは、特定のアクセス ポイントに適した光ケーブルの分割と光ファイバーの融合に重点を置いています。ファイバー分配ボックスは主に、FTTH ネットワークで一般的に見られる分配光ケーブルの分岐、分配、および管理に使用されます。 ODF 分配フレームは、高密度接続と微細なファイバー管理機能を備え、光信号の分配、接続、クロスオーバーに重点を置いています。{0}
これらは本質的にカプラー用のブラケットであり、データ伝送プロセスには直接関与しませんが、特定のアプリケーション シナリオやポート構成要件に応じて、さまざまな場所に必要なサポートを提供します。光ファイバー通信インフラの重要なコンポーネントとして、ネットワークの安定性を確保し、伝送効率を向上させ、多様なアプリケーションのニーズを満たす上で、かけがえのない役割を果たしています。
