ファイバー端子箱の説明: コンポーネント、種類、適切な端子箱の選び方

ファイバ ターミナル ボックス (FTB) は、ケーブル配線の終点で光ファイバ ケーブルを終端、接続、および整理するコンパクトなエンクロージャです。これは、入ってくるファイバのストランドを融着接続によってピグテールに接続し、それらのピグテールをパッチ コードが差し込まれるアダプタ ポートに配線します。ほとんどの購入者はこの定義に苦労しません。彼らは、特定のインストール環境 - に適切なタイプ、ポート数、アダプター形式、保護レベルを選択するのに苦労しており、回避可能な展開上の問題のほとんどはそこから始まります。

このガイドでは、製品データシートに記載されている基本事項を繰り返すのではなく、ファイバー端子ボックスを指定して設置する際に実際に重要な決定事項に焦点を当てています。

ファイバー端子箱の中身は何ですか

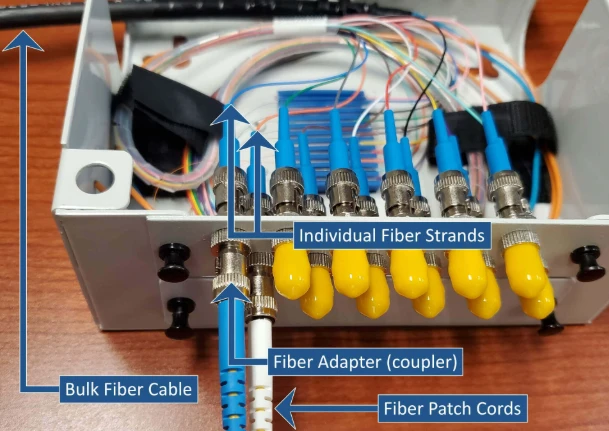

ブランドやモデルに関係なく、すべての FTB には 3 つの機能グループが含まれています。ハウジングは物理的および環境的保護を提供します。スプライス トレイは、ケーブル ファイバとケーブル間の融着接続を管理します。光ファイバーピグテール。また、アダプター パネルは外部へのコネクタ ポートを提供します。

筐体材質は設置環境により異なります。室内ユニットは通常、軽量、難燃性、安価な ABS または PC+ABS ブレンドを使用します。-室外機には、ゴムシールされたガスケットを備えた UV{4}}安定化ポリマー-か、静電スプレー コーティングを施した冷間圧延鋼-のいずれかが必要です。違いは表面的なものではありません。外壁に取り付けられた屋内-定格 ABS ボックスは、太陽にさらされる場所に置くと 18 か月以内にチョーキングやひび割れが発生し、-シールが破損すると湿気がスプライス トレイに到達します。その時点では、箱は何も保護していません。

スプライス トレイは、実際の光学的な作業が行われる場所です。ケーブル ファイバは剥がされ、劈開され、個々のスプライス ホルダー内でピグテール ファイバに融着接続されます。余分な繊維はコイル状に巻かれて収納ループになります。ここで重要なのは 2 つの数値です。トレイが保持できるスプライスの数と、ルーティング チャネルが最小曲げ半径を強制するかどうかです。標準の G.652D シングルモード ファイバーには、少なくとも 30 mm の曲げ半径が必要です。曲げに影響されない G.657A2 ファイバーはわずか 10 mm まで許容できるため、狭いスペースの FTB 設計ではデフォルトとなっています。-ファイバ タイプのサポートよりもファイバをきつく曲げるトレイでは、マクロベンド損失 - 損失が発生します。この損失は OTDR トレースに現れますが、再接続せずに修正するのはほぼ不可能です。-。

アダプターパネルは保持します光ファイバーアダプター- ダウンストリーム機器からのパッチコードを受け入れるソケット。 SC/APC アダプタは、8 度の角度で研磨されているため、リターン ロスが -60 dB 未満に抑えられており、アップストリームの伝送品質にとって重要であるため、FTTH および PON ネットワークの標準となっています。 LC アダプターは、ポート密度が優先されるデータセンター環境で主流です。単一の FTB 内でアダプターの種類を混合することは、ハイブリッド アダプターを使用することで技術的には可能ですが、メンテナンス中に混乱が生じるため、明確な技術的理由がない限り避けてください。サイトにどのコネクタ エコシステムが必要かがわからない場合は、この内訳を参照してください。一般的な 4 つの光ファイバー コネクタ タイプトレードオフをカバーします。

ファイバー端子箱 - の種類とそれぞれの意味

FTB の分類は複雑ではありませんが、環境に対する間違った選択は、最もよくある調達ミスの 1 つです。理論上だけでなく実際に主なタイプを区別するものは次のとおりです。

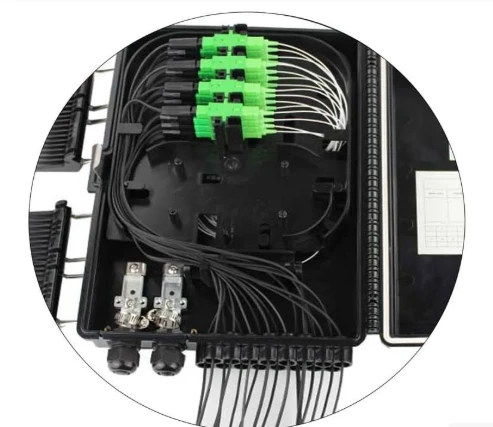

壁掛け式 FTB-FTTH と小規模オフィスの導入の主力製品です。{0}壁にボルトで固定するか、弱電配電キャビネット内に設置します。-2 ～ 24 個のファイバー コアをサポートし、フリップ オープンまたは取り外し可能なカバーを使用します。-設置には数分かかります - 2 ～ 4 本のネジとケーブル グランド -。そのため、単位当たりの人件費を低く抑える必要がある大量の住宅向け展開で指定されるのです。-トレードオフは、スプライス トレイのスペースが限られていることです。PLC スプリッタを統合する必要がある場合、または 24 コアを超える処理を行う必要がある場合、壁掛けボックスはすぐに混雑してしまいます。-

ラックマウント型 FTB-データセンター、中央オフィス、通信シェルターの標準 19- インチ ラックに設置します。これらは、スプライス アクセスのためにスライドして取り出せ、より高いポート密度 (24、48、最大 96 ファイバー) を提供し、クロスコネクト アーキテクチャとインターコネクト アーキテクチャの両方をサポートします。ケーブル管理規律と将来の拡張性がエンクロージャの価格を上回る環境では、ユニットあたりの追加コストが正当化されます。

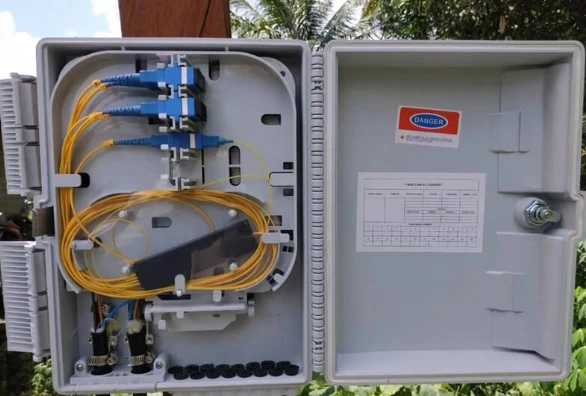

屋外用FTBポール{0}}または外壁-への取り付け用途向けに構築されています。密閉ガスケット、耐紫外線性シェル、耐腐食性-ハードウェア、および動作温度許容範囲は約 -40 度から +75 度です。 IP 評価は、ここ - で最も重要な仕様の 1 つであり、最も頻繁に誤判断される仕様の 1 つです。 IP54 定格のボックスは、保護された廊下でも動作します。海岸沿いの高速道路の横にあるポールには IP68 が必要です。実際の現場条件ではなくラベル (「屋外定格」) で指定すると、ボックスが現場で失敗する原因になります。

デスクトップFTBは、テスト環境、一時的な接続ステーション、または恒久的な取り付けが現実的ではない小規模な現場向けの軽量でポータブルなユニットです。利便性のために環境保護を犠牲にしています。

クイック選択リファレンス

役立つ経験則: 初日はボックスに容量の約 60 ～ 70% を入れます。残りのヘッドルームは、エンクロージャを完全に交換しなくても、将来の成長を吸収します。

いくつかの「してはいけない」ガイドラインは、どの選択表よりもコストを節約します。 PLC スプリッタが - 内に収まる必要があり、トレイのスペースがせいぜいわずかであることがすでにわかっている場合は、壁掛け FTB を使用しないでください。-。 IP65 がすべての屋外サイトをカバーするとは考えないでください。露出したポールマウントや海岸沿いの場所では IP68 が必要です。また、サイトの残りの部分が SC/APC を中心に構築されている場合、小さいからといってデフォルトで LC アダプタを使用しないでください。- コネクタの不一致の修正には、密度の向上よりもコストがかかります。

ファイバー端子箱の選択におけるよくある間違い

FTB の問題のほとんどは、ハードウェアの欠陥が原因ではありません。これらは、ボックスが注文される前に行われた仕様ミスによって引き起こされます。 ４つのミスが繰り返し出てくる。

既存のパッチコードの在庫を確認せずにアダプタのタイプを選択します。FTB が 1 つのチームによって指定され、パッチ コードが別のチームによって注文されるプロジェクトでは、これが必要以上に頻繁に失敗します。サイトの引き出しが既に SC/UPC ジャンパでいっぱいになっている場合、SC/APC アダプタ パネルは役に立ちません。角度付き-ポリッシュフェルールとフラット-ポリッシュフェルールは物理的に嵌合しますが、界面のエアギャップにより反射スパイクが発生し、PON アップストリームのパフォーマンスが低下します。アダプター パネルをロックする前に、コネクタ エコシステムを確認してください。

実際の IP 定格ではなく、マーケティング ラベルに基づいて屋外ボックスを選択します。「屋外定格」は IP クラスではありません。 「屋外」とラベルが貼られたボックスは IP54 である可能性があります。これは、水の飛沫には耐えられますが、持続的な雨や加圧洗浄には耐えられないことを意味します。設置場所が風雨にさらされている場合は、仕様書で想定されている条件ではなく、ボックスが実際に直面する条件に照らして特定の IP 番号を確認してください。-。

予備のポート容量を過小評価しています。12- コア ボックスは 8- コア ボックスよりもわずかに高価です。 2 年後に 8- コア ボックスを 12 コア ボックスに交換すると、トラック ロール、再スプライシング、ダウンタイムを含めて、価格差の何倍もの費用がかかります。成長に合わせたスペック。

スプリッターのフォームファクターの互換性を無視します。導入計画で統合が必要な場合は、PLC光スプリッタ端子ボックス内のスプライス トレイのレイアウトとエンクロージャの奥行きは、スプリッタ モジュール - (通常はミニチューブまたは ABS カセット フォーム ファクタ) に対応する必要があります。すべての FTB がこのために設計されているわけではありません。スプリッターが適合すると判断する前に、内寸とトレイの構成を確認してください。

PLC スプリッタをファイバ端子ボックス内に統合

より多くの FTTH 事業者が、同じ筐体内で分割機能と終端機能を組み合わせています。別個のスプリッタ キャビネットから下流の端子ボックスまでファイバを配線する代わりに、スプリッタは FTB スプライス トレイに直接設置されます。フィーダー ケーブルのファイバーはスプリッター入力に接続します。各スプリッター出力はアダプター パネルで終端するピグテールに融着接続されます。加入者は、フロント パネルのアダプタに差し込まれたドロップ ケーブルを介して接続します。-

これが機能するのは、PLC スプリッタが 1260～1650 nm の動作帯域全体で波長に依存しないためです。{0}}単一の統合 FTB は、1490 nm の GPON ダウンストリーム、1310 nm のアップストリーム、および 1550 nm の RF ビデオ オーバーレイを同時に処理できます。追加のフィルタリング ハードウェアは必要ありません。

エンクロージャの数が少ないということは、接続点が減り、ファイバ パスが短くなり、ドキュメントが簡素化されることを意味します。- 設置の手間が減り、継続的なメンテナンスが減ります。制限はエンクロージャのサイズです: 壁掛け-光ファイバー端子箱1×8 スプリッターを使用すると、予備のファイバーを保管するためのスペースが限られているため、設置はきれいにする必要があります。ポート数、アダプターの形式、スプリッターの統合をすべて一緒に確認する必要があるプロジェクトでは、データシートの見出しの容量よりもボックスのレイアウトが重要です。これらのエンクロージャを信号がどのようにルーティングするかの詳細な仕組みについては、このテクニカル ウォークスルーを参照してください。光ファイバー端子箱の仕組み内部信号経路をカバーします。

実際に重要な設置とメンテナンスの実践

現場での問題のほとんどは 2 つの取り付け手順で発生しますが、どちらも回避可能です。

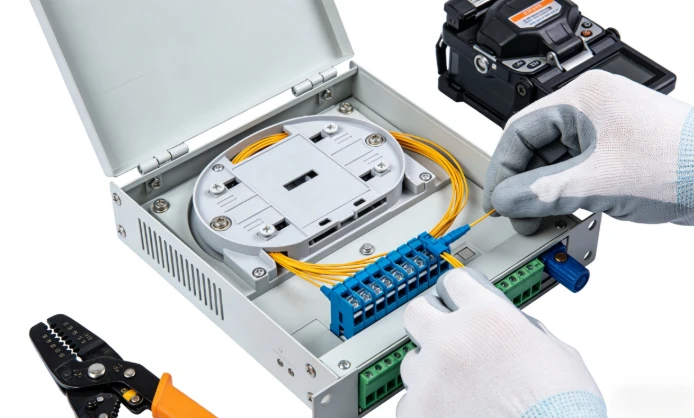

1 つ目は、スプライシングの汚染です。ファイバ端が汚れていると、スプライスあたり 0.3 ～ 0.5 dB の過剰な挿入損失が発生します。- は、限界 PON リンクを受信機の感度しきい値未満に押し上げるのに十分です。切断する前に、糸くずの出ないワイプと IPA でファイバーの端をすべて掃除してください。-切断後、ファイバー顕微鏡で検査します。目に見える汚れがある場合は、清掃して再度切断してください。-このステップにかかる時間は、箱を密閉した後に高損失スプライスのトラブルシューティングにかかる​​時間に比べれば、ほんのわずかです。{10}

2つ目はケーブルグランドのトルクです。締めすぎるとケーブルの被覆が潰れ、内部の繊維にストレスがかかります。- -締め付けが不十分だと、数か月にわたって湿気が侵入する可能性があります。メーカー指定のトルク値に従ってください。これは、トルク レンチの代わりに「手で締めて少し締める」という手順ではありません。

継続的なメンテナンスの場合、ファイバー端子ボックスは受動的であり、最小限の注意を必要とします - が、ゼロではありません。実際的なスケジュール: 屋内設置の場合は 12 ～ 18 か月ごと、屋外または過酷な環境の現場では 6 か月ごとに、目視検査とコネクタ端面の清掃を行います。-ケーブルグランドシールに亀裂や圧縮永久歪みがないか確認してください。各ボックスの OTDR ベースライン レコードを維持すると、サブスクライバの停止が発生するずっと前に、比較トレースによって段階的なスプライスの劣化が検出されます。
