ギガビット イーサネット対. 2.5G 対. 5G ポート

あなたのネットワークにはどのマルチ-ギガ速度が必要ですか?

IEEE 802.3bz 規格 - では正式に 5GBASE-T として知られる 5G イーサネット ポート - は、標準の Cat5e または Cat6 銅線ケーブルを介して 5 ギガビット/秒を提供し、広く採用されている 2.5 ギガビット イーサネットと、よりコストの高い 10 ギガビット イーサネット層の間に位置します。-今日、有線ネットワークを構築またはアップグレードする人にとって、問題はもはやギガビット イーサネットが十分に速いかどうかではありません。ほとんどの環境では、WiFi 6E アクセス ポイントが 2.4 Gbps をプッシュし、NAS デバイスにマルチ- NIC が付属し、主要な大都市圏の ISP が 2 ギガの住宅用プランを提供しているときは、- ではありません。本当の問題は、1 Gbps をどこまで超える必要があるのか​​、そしてそのアップグレードに実際にハードウェア、ケーブル配線、複雑さの点でどれくらいのコストがかかるのかということです。

このガイドでは、1G、2.5G、5G イーサネット ポートの実際的な違い、各ポートに必要なインフラストラクチャ、およびホーム オフィス、小規模企業、マルチ AP キャンパス展開などの特定の設定に適した速度階層を決定する方法について説明します。-ここでの推奨事項は、IEEE 802.3bz- 準拠の機器を使用した SMB およびエンタープライズ ネットワーク導入の一般的なパターンを反映しています。

マルチ-ギガイーサネットの実際の意味

20 年間、ギガビット イーサネットは銅線ベースのローカル ネットワーキングの上限でした。{0} 1999 年に承認された 1000BASE-T 規格は、Cat5e ケーブル経由で 1 Gbps を実現し、一般消費者向けルーターからエンタープライズ スイッチに至るまで、あらゆるデバイスのデフォルトのポート速度になりました。うまくいきました。長い間、一般的なネットワークでは、飽和するほどのトラフィックを生成するものはありませんでした。

無線速度が有線バックホールを追い越したときに状況は変わりました。 WiFi 5 (802.11ac) はすでに合計スループットが 1 Gbps を超える可能性があります。 WiFi 6 (802.11ax) は、理論上の速度を 9.6 Gbps を超えました。突然、ボトルネックが AP の前ではなく、AP の後ろに発生しました。2+ Gbps の能力を持つアクセス ポイントは単一のギガビット アップリンクから供給されており、ワイヤレス側のすべてのクライアントはその 1G 上限を共有していました。

IEEE は 2016 年に 802.3bz で対応し、2 つの新しい速度階層 - 2.5GBASE-T と 5GBASE-T を定義しました)。設計上の重要な選択は、ケーブル配線の下位互換性でした。どちらの規格も、同じ RJ45 コネクタを使用して、ほとんどの建物にすでに設置されている同じ Cat5e および Cat6 ケーブル上で動作するように設計されています。再配線はありません。新しいパッチパネルはありません。この 1 つの決断が、マルチ-ギガの採用を現実的なものにした-。そしてそれが、今日主流のマザーボード、WiFi ルーター、NAS デバイスに 2.5G ポートが搭載されている理由です。

迅速な意思決定のフレームワーク

詳細に入る前に、ここに短いバージョンがあります。ほとんどの SMB およびホーム ネットワークの導入では、決定は次の 4 つのパターンに帰着します。

• 主にオフィス デバイス (プリンタ、VoIP、基本的なワークステーション):1G のままにしてください - これらのデバイスにはマルチギガ NIC がないため、ギガビットでネゴシエートします。-
• WiFi 6/6E アクセス ポイントまたはマルチ - ポートを備えた NAS:2.5G - にアップグレードすると、最小限の増分コストでギガビットのボトルネックが解消されます。
• 大量のファイル転送、動画編集、または高密度 AP 集約:{0}}5G にステップアップ - 継続的なデータ移動が標準的な場合、追加のスループットが重要になります。
• 階間リンク、建物間のバックボーン、または 100 m を超える距離:{0}}ファイバーアップリンク - の銅線は 100 メートルで最高になります。ファイバーはキロメートル以上にわたって 10G+ を処理します。

このガイドの残りの部分では、それぞれの選択の背後にある理由とトレードオフについて説明します。

1G 対 . 2.5G 対 . 5G: 違いはどこにあるのか

生の速度の数値は単純に - 1,000 Mbps、2,500 Mbps、5,000 Mbps - ですが、実際の違いはインフラストラクチャ要件、発熱量、コスト、各階層が実際に実現できる内容に現れます。

コストの見積もりには、2026 年初頭のマネージドおよびアンマネージド マルチギガ スイッチ ポートのおおよその市場価格が反映されています。-実際の価格はベンダー、ポート数、機能セットによって異なります。

生のスペックよりも重要になりがちなポイントがいくつかあります。まず、2.5G はコンシューマおよびプロシューマのハードウェアにおける事実上の標準のマルチギガ階層となっています。-。ほとんどの WiFi 6 および WiFi 6E ルーターには、少なくとも 1 つの 2.5G WAN ポートが搭載されています。多くのミッドレンジ NAS デバイスには 2.5G NIC が搭載されています。-マザーボード メーカーは、2022 年頃から主流のデスクトップ ボードの主に 1G から 2.5G に移行しました。この採用曲線は、2.5G ギアが入手しやすく、ますます手頃な価格になっていることを意味します。

第二に、少なくとも現時点では、5G イーサネットはより狭いニッチ - を占めています。これは、ハイエンドのマネージド スイッチ、複数の SSID からのトラフィックを集約するエンタープライズ アクセス ポイント、ネットワーク ストレージへの継続的なファイル転送を行うワークステーションに発生します。-ハードウェアは存在し、正常に動作しますが、2.5G を超える価格割増は依然として顕著です。多くのセットアップでは、追加投資を必要とせずに、2.5G によってギガビットのボトルネックがすでに解消されています。

ケーブル配線: すでにあるものはおそらく機能します

これは、マルチギガ アップグレードを計画している人がよく驚かれる部分です。- 2.5GBASE-T と 5GBASE-T は両方とも、構造化ケーブル規格で定義されている 100- メートルの全距離で、設置された Cat5e ケーブル上で動作するように特別に設計されています。 Cat6 は追加のヘッドルームを提供し、クロストークが高い環境（たとえば、狭い導管内にケーブルを束ねた-）での 5G の運用に一般的に推奨されますが、802.3bz 仕様では厳密に要求されているわけではありません。

実際的な意味: 過去 20 年間に建物が Cat5e で配線されていた場合、スイッチとエンドポイントのハードウェアのみを交換するだけで、ギガビットから 2.5G または 5G にアップグレードできる可能性があります。新しいケーブルを引っ張る必要はありません。再終端パッチパネルはありません。-これにより、一般的なオフィス環境や住宅設備の場合、マルチギガは、インフラストラクチャではなくポートを購入することになり、最もコスト効率の高い速度アップグレードの 1 つとなります。-

とはいえ、ケーブルの品質はギガビットよりも高速の方が重要です。端子の終端が不十分であったり、ケーブルがねじれていたり、1G で 100 メートルの制限をぎりぎり超えていたりすると、5G では確実にネゴシエートできない可能性があります。- SMB 導入でトラブルシューティングを行ったところ、マルチギガ アップグレード後の断続的なリンク ドロップの最も一般的な原因は、水平ケーブル配線ではなく、ラック内の摩耗したパッチ コードです。{6}}ネゴシエーションの問題が発生した場合は、スイッチ ハードウェアを交換する前に、ターゲット速度の定格を備えたケーブル認証装置を使用して疑わしい動作をテストしてください。

銅線が道路からなくなるとき: ファイバーアップリンクの役割

マルチギガ銅線はアクセス レイヤを適切に処理しますが、最終的にはすべてのネットワークに銅線では提供できないバックボーンが必要になります。アクセス-層の速度が 1G から 2.5G、5G に上昇するにつれて、スイッチとコアの間に必要な集約帯域幅も比例して増加します。フル装備の 24- ポート 2.5G スイッチは、最大 60 Gbps の集約トラフィックを生成できます。そのトラフィックにはコアへのパスが必要です。

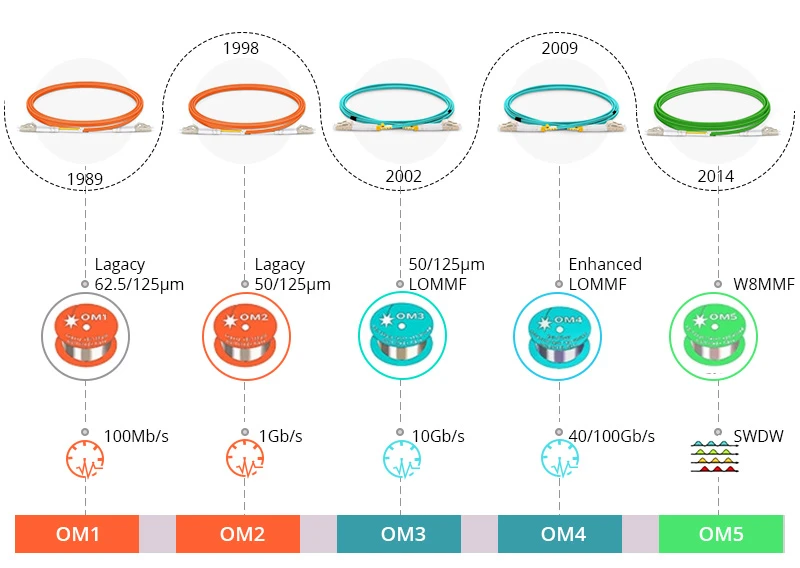

ここでファイバーアップリンクが活躍します。マネージド マルチ- スイッチには、通常、光ファイバー トランシーバーを受け入れる 1 つまたは 2 つの SFP+ または SFP28 スロットが含まれています。データ クローゼット内または隣接するラック間での実行の場合、OM3 または OM4 マルチモード ファイバー短距離光学系と組み合わせると、最大 300～400 メートルの距離でも 10G を快適に処理できます。{0}事前に終了しました-LC---LC ファイバー パッチ コードは、これらのリンクの標準相互接続です。

-階から-階または建物-から-のバックボーン配線の場合、シングルモード ファイバー-OS2仕様がデフォルトです。 LR (Long Reach) 光学系と組み合わせることで、シングルモードは、銅規格が提供できる距離をはるかに超える最大 10 km - の距離で 10G をサポートします。-シングル-モードとマルチモードの選択は、リンク内のすべてのコンポーネントに影響します。トランシーバー、パッチコード、アダプター、終端ハードウェアはすべて、ファイバーのタイプと一致する必要があります。

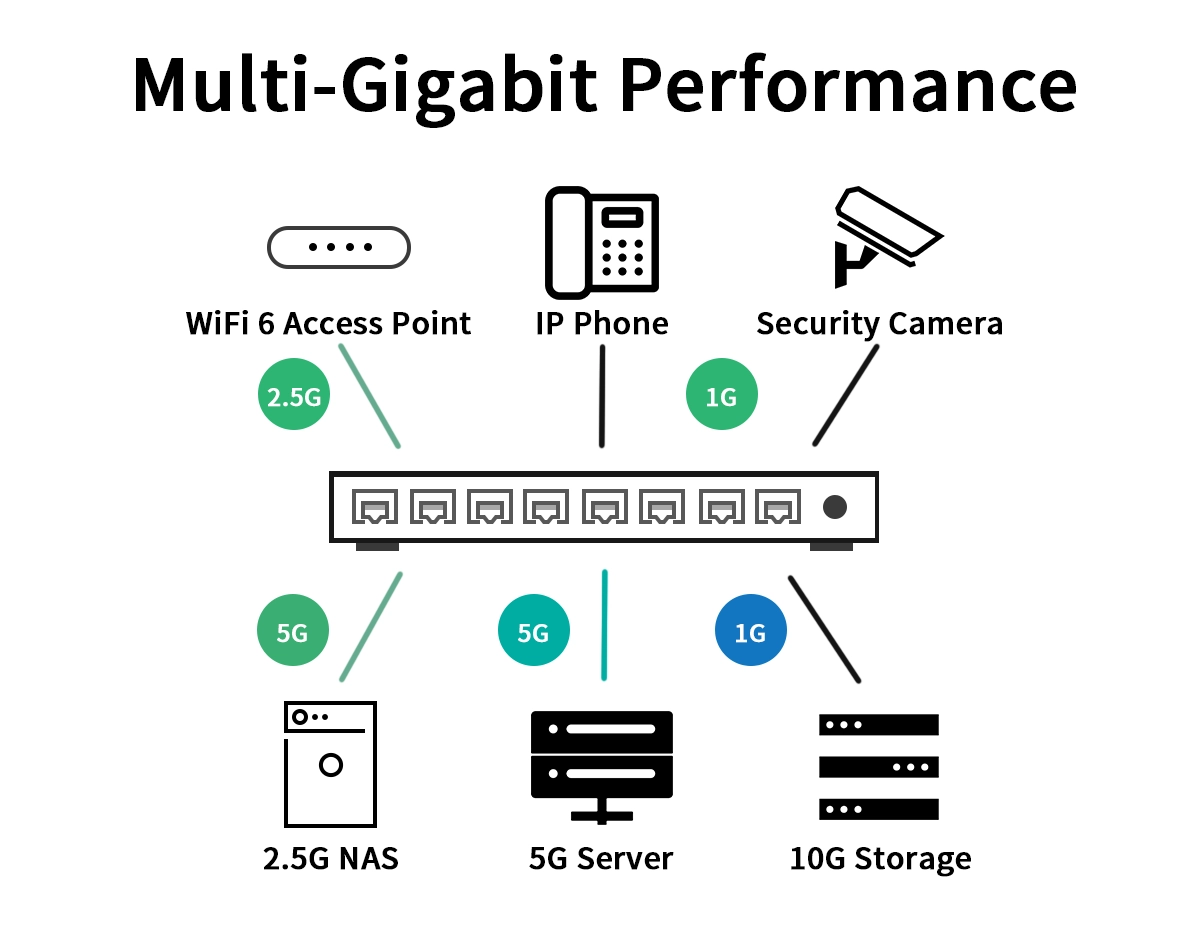

実際には階層型アーキテクチャが一般的です。つまり、アクセス レイヤ（AP とデスクトップに供給する 2.5G または 5G ポート）でマルチギガ銅線が使用され、ファイバ アップリンクがそのトラフィックを 10G または 25G のディストリビューションまたはコア レイヤに集約します。{0}このアプローチでは、エッジでのポートあたりのコストを低く抑えながら、集約ポイントで最も重要な帯域幅のヘッドルームを提供します -。ここではコネクタの品質が重要です。磨きが不十分または汚れている光ファイバーパッチコード挿入損失が発生し、より長い実行時にリンク マージンが損なわれる可能性があります。

予算を無駄にするアップグレードの間違い

マルチギガの導入では、いくつかのパターンが一貫して発生します。{0}最も一般的なのは、マルチギガ スイッチを購入して、それを Cat5 (Cat5e ではない) パッチ コードで接続することです。-オリジナルの Cat5 は 100 MHz 向けに定格されており、100BASE- TX 向けに設計されています。通常、2.5GBASE-T は確実にサポートされず、5GBASE-T は問題外です。 Cat5e (より厳しいクロストーク仕様) が最小値です。 Cat6 (250 MHz) は、特に長時間の実行において、5G に対してより優れたマージンを提供します。誰かが引き出しの奥から引っ張り出したパッチコードを含め、チェーン - 内のすべてのリンクをチェックする価値があります。

もう 1 つのよくある問題は、マルチギガ スイッチのすべてのポートが同じ速度で動作すると仮定することです。{0}手頃な価格のマルチギガ スイッチの多くは、ポート タイプを混合しています -。たとえば、4 つの 2.5G ポートと 8 つの 1G ポート。導入する前にポートの仕様をお読みください。実際にメリットを享受できるデバイス（AP、NAS、編集ワークステーション）にマルチ-ポートを割り当てます。レーザー プリンターを 2.5G ポートに接続しても、印刷ジョブが高速化されるわけではありません。

熱は過小評価されがちです。マルチ-PHY チップはギガビット-のみのシリコンよりも多くの電力を消費し、その電力は熱になります。 1G では正常に動作するファンレス デスクトップ スイッチでも、持続的な負荷の下ですべてのポートが 2.5G または 5G でネゴシエートすると、スロットルが発生したり、ポートが不安定になったりすることがあります。会議室、ホーム オフィス、-、ホーム オフィス、- の環境で静音動作が重要な場合は、適切な熱放散を備えたファンレスのマルチギガ動作用に明示的に設計されたスイッチを探してください。-

各速度階層が実際に適合する場所

ギガビット(1G)大量のトラフィックを生成または消費しないエンドポイントに対する適切な要求であることに変わりはありません。プリンタ、IP 電話、基本的なワークステーション、IoT センサー - これらのデバイスには通常 1G NIC が付属しており、より高速なポート速度は必要ありません。ほとんどのオフィス ネットワークでは、壁のジャックの大部分が依然としてギガビット デバイスに接続されており、それが近い将来に変わる可能性は低いです。

2.5Gこれは、今日のほとんどのアップグレードのスイートスポットです。 WiFi 6 または WiFi 6E アクセス ポイントを展開している場合、2.5G アップリンクにより、AP は 1G 有線接続によってスロットルされるのではなく、定格スループットに近い状態で動作できます。同じことが、数ギガバイト範囲のファイルを定期的に移動する NAS デバイス、メディア サーバー、ワークステーションにも当てはまります。{6}}ほとんどの SMB 環境では、2.5G が 1 ドルあたりのパフォーマンスの向上を最も明確に示します。

5Gこれは、複数の AP が大量のクライアント トラフィックを集約する高密度ワイヤレス導入、ネットワーク ストレージからリアルタイムで大規模なプロジェクト ファイルを取得するビデオ編集ワークフロー、または 2.5 G 以上を必要とするが、ワークロードに対して 10 G がオーバー プロビジョニングされるサーバーとスイッチのリンクなど、より要求の厳しいシナリオに適しています。-私たちの経験では、5G ポートの採用は、予算が完全な 10G 構築ではなく、ターゲットを絞ったアップグレードが可能な中小企業および中堅企業環境を対象としたマネージド スイッチで最も強くなる傾向があります。{8}}
