-高密度 LC ファイバー コネクタ ソリューション: Uniboot と押す-引く

ラックの不動産は高価であり、帯域幅の需要は増加し続けています。それが現実です。問題は、より高密度のファイバー インフラストラクチャが必要かどうかではありません。-メンテナンスの悪夢を引き起こさずにインフラストラクチャを構築する方法が重要です。

解決策として、ユニブート ケーブルとプッシュプル タブ コネクタという 2 つの LC ファイバ コネクタ設計が登場しました。{0}{1}彼らはさまざまな問題を解決します。間違ったものを選択すると、時間、お金、またはその両方がかかります。

ユニブートのアプローチ

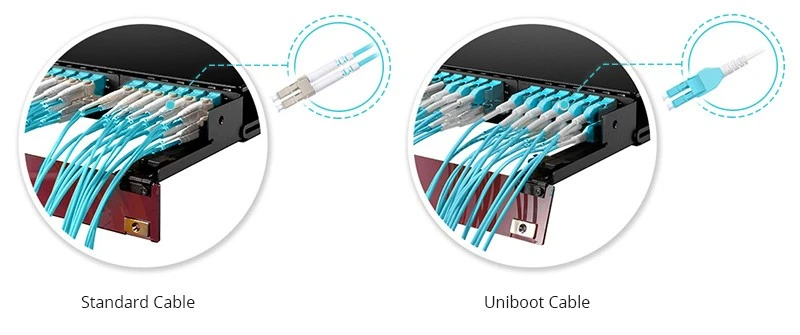

標準の LC デュプレックス パッチ ケーブルには、2 つの独立した 3.0 mm ジャケットが並んでおり、それぞれが 1 本のファイバーを伝送します。 1U エンクロージャに詰め込まれたそれらの写真 48 をご覧ください。ラックの背面はスパゲッティのように見え、空気の流れは詰まっていますが、何かをトレースするのはうまくいきます。

Uniboot はそのスクリプトを反転します。両方のファイバーは単一の 2.0 mm ジャケット内を通過し、1 つの統合されたコネクタ ハウジングで終端します。ケーブルの体積が約半分になることもあります。-場合によってはそれよりも優れている場合もあります。

ここからが実践になります。当社のエンジニアリング チームは、前四半期に複数のエンクロージャ タイプにわたって密度テストを実施しました。結果はかなり一貫していました。

テストは周囲温度 25 度で OM4 ケーブルを使用して実施されました。標準化されたファン構成で後方排​​気で CFM を測定。

紙の上では容量の数字は同じように見えますが、フル装備の HD パネルを使用したことがある人ならその違いがわかります。標準デュプレックスでは、ポートの最後の 20% を確保するためにケーブルと格闘することになります。 Uniboot がぴったりです。

極性切り替え

実際のデプロイメントでは、極性エラーはプロジェクトの最終段階まで検出されないことがよくあります。{0}完全にラベル付けされテスト済みの 200- ファイバー ポッドであっても、従来のパッチコードを使用している場合、土壇場で極性を A{4}B から AA に変更すると、壊滅的なやり直しやケーブル全体の交換が必要になります。{3}}

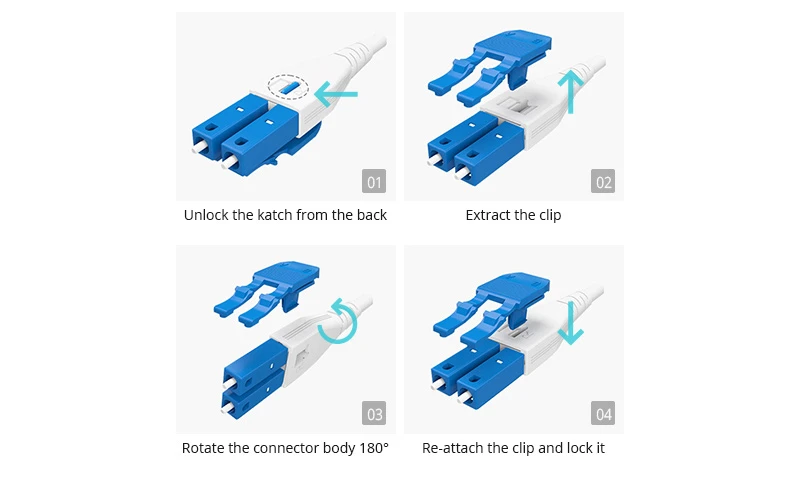

従来の二重ケーブルでは、ケーブルを再接続するか、新しいケーブルを注文する必要があります。{0}切り替え可能なユニブート コネクタを使用すると、ハウジングを取り外し、ファイバーの位置を回転させるだけで完了です。工具はありません。スプライシングはありません。数回行うと20秒ほどかかります。

メカニズムはメーカーによって異なりますが、ほとんどの設計は同じ原理で動作します。{0}}2 つの LC フェルールをハウジング内で再配置して、Tx と Rx の配置を入れ替えることができます。フリップ機構を使用するものもあります。他のものでは、フェルールをスライドさせて取り外し、逆に再挿入する必要があります。

プッシュ-タブ コネクタ

別の問題、別の解決策。

標準の LC コネクタはサイド ラッチを使用しており、{0}これを握って解放します。指の隙間がある場合は正常に動作します。 96 ポート パネル内でコネクタが 2mm 間隔で積み重ねられており、必要なコネクタが 3 列目の中央にある場合は機能しません。

プッシュ-タブはリリース機構の位置を変更します。サイドのラッチに手を伸ばす代わりに、伸びたタブを掴んでまっすぐ後ろに引きます。片手。モーションは 1 つです。隣接するポートはそのままになります。

これはあなたが思っている以上に重要です。私たちは、技術者が同じ 48 個の-ポート パネル-で標準 LC を搭載したものと、プッシュプルを搭載したもの-で定期的にパッチを移動する時間を計測しました。単一のミッドパネル ポートの切断と再接続にかかる平均時間:

コネクタ タイプごとに n=50 件のトライアル、技術者の経験レベルはまちまち

この 5 秒の差は、メンテナンス期間中に 200 ポートの移行を実行するまでは大したことには思えません。そして、それらの偶発的な切断は？それぞれがサービスに影響を与える可能性があり、さらにトラブルシューティングに時間がかかります。

両方を組み合わせる場合: Uniboot とプッシュ-プル

一部のメーカーは、統合されたプッシュ{0}プル タブを備えたユニブート ケーブルを提供しています。ケーブル密度の利点に加えて、アクセシビリティの利点も得られます。これはプレミアム オプションです。-通常、標準のユニブートよりも 30{6}} 50% 高価ですが、人件費が材料費に比べて劣るハイパースケール デプロイメントの場合は、通常、計算がうまくいきます。

弊社の導入経験に基づいて、ユニブートとプッシュプルの組み合わせから最もメリットが得られる顧客プロファイルを次に示します。-

超-高密度-パッチパネル ユーザー

96 個、さらには 144 個の LC ポートを 1U の設置面積に詰め込むと、標準のコネクタ ラッチでは物理的に到達できなくなります。このような密度では、プッシュ-プル タブは実用的な操作には最低限必要です-。-あると便利です-。コネクタが非常にきつく積み重ねられている場合、文字通り指が側面のラッチに到達することはできません。

AI コンピューティング クラスターと HPC 環境

AI トレーニング ワークロードはレイテンシに敏感で{0}ケーブル配線-が多く、多くの場合、大規模な 400G/800G ブレークアウト デプロイメントが必要になります。 GPU クラスタをサポートするスパイン-リーフ アーキテクチャの場合は、コア レイヤ全体でこの組み合わせを推奨します。これらの環境では、継続的なリンク調整と急速な容量拡張が必要になります。-運用チームの速度を低下させないコネクタが必要です。

AI/HPC 導入のためのカスタム ソリューション

GPU クラスターのケーブル接続には、ポート数の多さ、曲げ半径の厳しい制約、熱管理の問題など、特有の要件があります。弊社では、ラック レイアウトに合わせて特別に設計されたカスタム-長さのケーブル キット-を提供しています。これには、ケーブルのたるみを最小限に抑え、エアフローを最大化する、スイッチ-と-の接続に適した-長さのバンドルも含まれます。導入を迅速化するために、機能 (ストレージ ファブリック、GPU インターコネクト、管理ネットワーク) ごとに事前にラベル付けされ、色分けされています。-

コロケーションプロバイダーとリモートハンズ操作

ビジネス モデルがリモート ハンド技術者によって実行される大量の MAC（移動、追加、変更）に依存している場合、コネクタの選択はエラー率に直接影響します。{0}ユニブート コネクタのワンクリック極性切り替えにより、現場での構成ミスを 80% 以上削減できます。-これにより、極性の反転によって発生するトラブル チケットが減り、基本的なトラブルシューティングに費やす時間が減ります。

熱的制約を伴う従来の施設の改修

ケーブル トレイがすでに限界に達しており、エアフロー パスが損なわれている古いデータセンターでは、ユニブートに交換すると、ケーブル パスのスペースの約 50% が即座に解放されます。キャビネットの背面を通る空気の流れが改善されることで、冷却コストが大幅に削減されます。-この 1 つの変更でホット アイルの温度が数度低下した例も見られました。-

実際の問題に合わせた解決策

すべての展開に最も豪華なコネクタが必要なわけではありません。通常、お客様との会話は次のように組み立てられます。

主な悩みはケーブル経路の混雑です

Uniboot がその答えです。ケーブル直径が約 50% 縮小されるということは、ケーブル トレイと垂直マネージャーに実際に余裕があることを意味します。ボーナス: ケーブルの重量が軽減されるため、時間の経過とともにコネクタにかかる負担が軽減されます。

一般的なフィット感:ToR スイッチ、高密度サーバー列、50+ パッチ ケーブルを同じ経路で配線している場所ならどこでも。{0}}

主な悩みはパネルのアクセシビリティです

プッシュ-タブはこれを解決します。技術者が定期的にフルロードされたパネルで作業していて、付随的な切断が発生したり、アクセスに関する苦情が聞こえたりする場合は、これで解決します。{2}}

一般的なフィット感:コア/アグリゲーション パッチ パネル、ミートミー ルーム、80% 以上の人口が存在し、定期的な MAC アクティビティが表示されるパネル。{0}

主な悩みは極性の管理です

切り替え可能なユニブート コネクタにより、複数のケーブル極性をストックする必要がなくなり、現場での終端エラーが防止されます。誰かが A-B を注文したため、A-A ケーブルの入った箱を一晩で宅配しなければならなかったことがあれば、ここでの価値がわかるでしょう。

一般的なフィット感:不確実な極性要件または進化する極性要件を伴う新規導入、組織は在庫を簡素化するために単一のケーブル SKU を標準化しています。

単一 SKU 在庫プログラム-

複数のケーブルの極性と長さを管理するのにうんざりしていませんか?当社は、95% 以上のユースケースをカバーする厳選された長さの選択 (通常は 1m、2m、3m、5m) を備えた切り替え可能なユニブート コネクタの標準化を支援します。在庫の複雑さを軽減し、注文エラーを排除し、運用チームのトレーニングを簡素化します。

400G/800G 以降を対象に構築している場合

LC ファイバー コネクタはすぐには廃止されません。-400G-FR4 および 400G-LR4 トランシーバーは LC デュプレックス インターフェースを使用しており、ほとんどのエンタープライズ 400G 導入のバックボーンです。しかし、これらの速度での密度要件により、ケーブル管理が重要になります。

400G ブレークアウト アプリケーションの場合、-単一の QSFP-DD ポートが 4x100G サーバー接続に展開される-プッシュプル タブ付きのユニブート ケーブル-を使用すると、最もクリーンなインストールが可能になります。ケーブルの体積が減ることで、高ワット数のトランシーバーに必要なエアフローを増やす余地が生まれます。{8}}

400G/800G カスタム ブレークアウト ソリューション

高速ブレークアウト ケーブル配線は、カスタマイズが最大の価値をもたらす場所です。当社は以下のものを製造しています:

特定のラックの形状に合わせたカスタム脚の長さを備えた MTP-～-LC ブレークアウト ハーネス

標準外の長さの直接接続銅線 (DAC) およびアクティブ光ケーブル (AOC) アセンブリ-

異なるコネクタタイプ（MTP-8からLC、MTP-12からLCなど）を組み合わせた混合世代機器向けのハイブリッドハーネス

拡張リーチまたはマルチホップ アプリケーション向けの低{0}}コネクタ オプション（0.15dB IL 以下）-}

すべてのアセンブリは、出荷前に仕様に合わせて 100% テストされます。-挿入損失、反射損失、極性検証も含まれます。

現実世界のアプリケーション シナリオ-

環境が異なれば、コネクタのパフォーマンスの異なる側面が強調されます。さまざまな展開タイプで動作することを確認したものは次のとおりです。

ハイパースケール データセンター

これらの機能により、動作速度が最適化されます。週に数千の接続を展開する場合、人件費が総コストの大半を占めます。プッシュ-プル タブを備えた Uniboot は、新しいビルドではますます標準になっています-前払いのプレミアムは、導入の迅速化とエラー率の削減を通じてすぐに回収されます。

一般的な仕様:OS2 シングル-モード、プッシュ-付き 2.0 mm ユニブート、極性切り替え可能、事前テスト済み、ラベル付き。-長さは 1m、2m、3m、5m に標準化されており、在庫の複雑さを最小限に抑えながら、ほとんどのラック間シナリオをカバーしています。{10}{11}}

ハイパースケール カスタム プログラム

10,000+ ケーブルの導入の場合、以下を提供します。

ラックまたはポッドごとのキッティング: 事前に分類されたケーブル バンドルが、設置ゾーンごとに必要なだけパッケージ化されています。{0}

カスタムラベル: あなたの命名法、配色を工場で印刷

段階的な配信: 導入フェーズに合わせて毎週発送するのではなく、お客様のスケジュールに合わせて発送します。{0}

専用の在庫バッファ: 当社の施設に安全在庫が保管されており、同じ週の発送が可能です。-

ボリューム料金が適用されます。プログラムの詳細についてはお問い合わせください。

エンタープライズデータセンター

インフラストラクチャが混在し、更新サイクルが長くなるということは、既存のコネクタ標準を使用することが多いことを意味します。実際のアプローチは通常段階的に行われます。高密度キャビネットではユニブートまたはプッシュプル-、-プレミアムが正当化されない低密度エリアでは標準デュプレックスです。-

既存の施設を改修する場合は、まず最も混雑の多い経路にユニブートを導入することに重点を置きます。{0}}多くの場合、即時救済がアプローチの拡大を正当化します。

エンタープライズ スターター キット

完全な高密度移行に取り組む準備ができていませんか?{0}}一般的な長さのユニブート ケーブルとプッシュプル ケーブルを組み合わせた評価キットを提供しています。-自分の環境でテストし、チームから実践的なフィードバックを得て、自信を持ってスケールアップしてください。{3}

テレコム セントラル オフィスとコロ ミート-ルーム

ここでは信頼性と標準化が意思決定の原動力となります。多くの通信事業者は、特定のコネクタ仕様を記載した承認ベンダー リストを維持しています。プッシュ-プル タブは、技術者が隣接する稼働中の回路に影響を与えることなく個々の接続にアクセスする必要がある光配線フレームで特に役立ちます。

また、コロ環境のマルチテナントの性質により、説明責任の要件も生じます。-プロバイダ間のクリーンなコネクタのハンドオフが重要であり、プッシュ{2}}設計により、クロスコネクト作業中の偶発的な妨害のリスクが軽減されます。-

キャリア-グレードのカスタム製造

当社は、大手通信事業者やコロニー事業者が必要とするカスタム仕様をサポートしています。

特定の挿入損失および反射減衰量のしきい値への準拠

テナント識別用のカスタムジャケットカラー

拡張耐久性テスト (1000+ 回の嵌合サイクル)

ケーブルごとの完全なトレーサビリティ文書

RoHS、REACH、および地域のコンプライアンス認証

すでに承認ベンダーリストに載っていますか?ご要望をお知らせください。-正確に対応させていただきます。

実際に重要なスペック

LC ファイバー コネクタのオプションを評価するときは、マーケティング以外に次の点に注目してください。

挿入損失

ランダム嵌合の業界標準は 0.30dB 以下です。プレミアム コネクタのヒットはマスター基準に対して 0.15dB 以下です。データ レートが高くなるとリンク バジェットが薄くなるにつれて、仕様が厳しくなることがより重要になります。

0.30dB を大局的に考えると、リンクに 120 メートルの標準シングルモード ファイバを追加するのとほぼ同等です。-単一の接続では致命的ではありませんが、複数のパッチ ポイントをチェーンしている場合はその影響が大きくなります。

カスタム損失仕様

より厳しい許容誤差を必要とする{0}}長距離リンク、DWDM システム、-マルチホップ アーキテクチャ-を必要とするアプリケーション向けに、挿入損失が 0.15 dB 以下、さらには 0.10 dB 以下になるように製造およびテストされたケーブルを提供します。各ケーブルには、一般的なしきい値に対する単なる「合格/不合格」だけでなく、実際の測定値を示す個別のテスト レポートが付属しています。

リターンロス

UPC ポリッシュの場合は 50dB 以上、APC の場合は 60dB 以上。リターン ロスが低い（dB 数が高い）ということは、アナログ ビデオ、DWDM、および一部の高速デジタル アプリケーションにとって重要なソースへの信号の反射が少ないことを意味します。-

機械的耐久性

500+ の嵌合サイクル評価を探してください。高-MAC環境では、コネクタで多くの動作が発生します。安価なコネクタは約 200 ～ 300 サイクルで劣化し始めます。高品質のコネクタは 1000+. を通じて仕様を維持します

耐久性の延長オプション

MAC アクティビティが非常に高い環境 (商場、放送施設、試験所) 向けに、性能保持が検証された 1500+ 嵌合サイクル定格のコネクタを提供します。弊社のコネクタ寿命延長プログラムについてお問い合わせください。-

メンテナンスについての簡単な説明

高密度とは、より少ないスペースでより多くのコネクタを配置することを意味し、汚染の可能性が高くなります。フェルールの端面に塵が 1 つあると、挿入損失が 1dB 以上急増する可能性があります。-これは、リンクに 400 メートルのファイバーを追加するのと同等です。

解決策は簡単ですが、交渉の余地はありません。嵌合前にすべてのコネクタを検査して清掃します。{0}ワンクリック クリーナーは迅速なメンテナンスに役立ちます。-頑固な汚れの場合は、IPA-で湿らせた糸くずの出ないワイプ-の後に乾拭きしてください。洗浄後は必ず点検して確認してください。

あなたのチームがまだこれを熱心に行っていない場合は、始めてください。これにより、他の単一のプラクティスよりも多くのトラブル チケットが防止されます。

プレミアムはいつ支払われますか?

数字の話をしましょう。コネクタ タイプ間の価格差は実際のものですが、多くの場合、人々が想定しているよりも小さいです。

おおよその価格。量、繊維の種類、サプライヤーによって大きく異なります。

損益分岐点の計算は、人件費と導入規模に大きく依存します。{0} 1,000 本のケーブルを導入した場合、Uniboot によってインストール中にケーブルごとに 2 分が節約され、およそ 33 時間の労力が節約されることになります。フル装備の技術者コストが 1 時間あたり 75 ドルとすると、これは 2,500 ドルであり、多くの場合、余裕を残してコネクタのプレミアムをカバーするのに十分です。

計算が説得力を持つのは、継続的なメンテナンス中です。施設で月に 50 件のパッチ移動があり、プッシュプル タブにより 1 回の移動につき 5 秒短縮され、月に 1 回の偶発的な切断が防止された場合、5 年間のインフラストラクチャ ライフサイクルにわたる累積値が加算されます。{2}}

TCO ケーススタディ: 中規模の金融データセンター-

私たちは最近、プライベート クラウド インフラストラクチャを移行する金融サービス クライアントの完全な総所有コスト分析を完了しました。実際の数値は次のようになります。

導入プロファイル:

施設規模: ~120 キャビネット

範囲: コア スイッチング レイヤからディストリビューションまで、5,000 LC-LC パッチ ケーブル

比較: 標準デュプレックス LC とプッシュ-タブを備えたユニブート

コストの比較:

労働力はフル装備時で 1 時間あたり 75 ドルで計算されます。インシデントの復旧には、技術者の時間と推定されるビジネスへの影響が含まれます。

前払いの材料費は、基本的に 1 年目の設置の省力化によって相殺されました。 3 年目までにクライアントは先を行き、-5 年間の TCO は、比較的控えめな導入で 24,000 ドル近くの節約を示しました。-大規模な施設や MAC ボリュームが多い施設の場合、ROI タイムラインは大幅に圧縮されます。

カスタム TCO 分析

特定の環境の数値を確認したいですか?適格な機会に対しては、無料の TCO モデリングを提供します。施設のプロフィール-キャビネット数、MAC ボリューム、人件費、現在のコネクタ タイプ-を提供していただくと、予想コストと回収スケジュールを示すカスタマイズされた比較を作成します。

電話をかける

お客様に説明する意思決定ツリーは次のとおりです。

最もよく見られる間違いは何でしょうか? -低密度領域の指定が過剰-である一方、実際に重要な領域の指定が不足している。-あらゆる場所にプレミアム コネクタを設置する施設はお金の無駄です。 96 ポートの集約パネルのコネクタをケチっている施設は、将来の問題を引き起こしています。ソリューションをインフラストラクチャの各ゾーンの特定の制約に合わせます。

複数の施設にわたってコネクタの仕様を標準化している組織にとって、光ファイバー コネクタの選択プロセスは、実際のパネル構成を使用した実践的な評価からメリットを得られます。{0}サンプル キットを使用すると、チームは大量注文を行う前に違いを実感できます。

デザインコンサルティングサービス

新しいビルドまたはメジャー アップグレードを計画していますか?当社の技術チームは、ネットワーク トポロジを確認し、特定の要件に合わせて最適化されたコネクタ戦略を推奨します。

部品表の作成: 長さ、数量、仕様を含む完全なケーブル スケジュール

カスタム長の最適化: 適切なサイズのケーブルで無駄を最小限に抑え、見た目の美しさを向上させます。{0}

段階的な導入計画: 影響の大きいゾーンを優先し、価値の低いアップグレードは延期します。{0}{1}

仕様の作成: 調達チームが明確で正確な RFQ を発行できるように支援します。

このサービスは、最小ボリュームしきい値を超えるプロジェクトの場合は無料です。

次は何だろう

LC ファイバー コネクタは 20 年間データ センターの主力製品であり、すぐに廃れるわけではありません。しかし、LC の導入方法は、パネルの高密度化、狭いスペース、より高いデータレートへと進化しています。-ユニブートとプッシュプル設計は、こうした現実に直接対応したものです。-

現在の 100G から明日の 400G または 800G まで拡張する必要があるインフラストラクチャを計画している場合、現在行うコネクタの決定は、その成長をサポートするか、または制限することになります。これを事前に適切に行うことは、後から改造するよりも安価です。

特定の構成に関する質問、または展開の仕様に関するヘルプが必要ですか?当社の技術チームは、ほとんどのエッジケースを経験しており、同様の環境で機能したものを紹介できます。

参考文献

電気通信産業協会。 TIA-568.3-D: 光ファイバーケーブルおよびコンポーネントの標準。

IEC 61754-20:2012 - 光ファイバー相互接続デバイスおよび受動コンポーネント – 光ファイバー コネクタ インターフェイス – タイプ LC コネクタ ファミリ。

コーニングオプティカルコミュニケーションズ。 「800G: データセンター運営者が知っておくべきこと」。技術概要、2024 年。

イーサネット修正のための IEEE 802.3cu-2021 - 標準: シングルモード ファイバーでの 100 Gb/s および 400 Gb/s 動作のための物理層と管理パラメータ。-
