屋内および屋外の光ファイバーケーブルの設置

Evolux Fiber Team · 2026 年 2 月 · 10 分で読む

光ファイバーの設置は、高性能ネットワークを構築する上で重要なステップです。{0}適切なケーブルを選択すると、さまざまな環境にわたって効率的なデータ伝送、寿命、耐久性が保証されます。このガイドでは、屋内光ファイバー ケーブルと屋外光ファイバー ケーブルの設置について説明し、各シナリオの実践的なヒントを示します。

光ファイバーは初めてですか?チェックしてみてはいかがでしょうか光ファイバーコネクタの基本初め。

用途別の光ファイバーケーブルの種類

光ファイバー ケーブルは、屋内と屋外という設置環境に基づいて分類されます。各タイプは、さまざまな条件に対処するための特定の機能を備えて設計されています。

屋内光ファイバーケーブル

屋内光ファイバー ケーブルは、建物、オフィス、データ センターでよく使用されます。これらのケーブルは柔軟で軽量で、安全基準を満たす耐火性素材で設計されています。-屋外ケーブルに比べて環境ストレスは少なくなりますが、厳しい火災安全基準に準拠する必要があります。

耐火等級は、ほとんどの人が思っている以上に重要です。建物火災の場合、ケーブルジャケットが間違っていると有毒ガスが放出されたり、空気処理スペースを通じて炎が広がったりする可能性があります。 NEC (National Electrical Code) 第 770 条に従って、定格について知っておくべきことは次のとおりです。

間違った評価を使用することは、単なるコード違反ではありません。設置業者が 1 フィートあたり数セントを節約するために、プレナム スペースに OFNR ケーブルを配線しているのを見てきました。建築検査官がそれを発見すると、すべてが取り外され、適切なケーブルでやり直されます。 「節約」には最終的に約 10 倍の費用がかかりました。

屋外用光ファイバーケーブル

屋外ケーブルは、-40 度から +70 度までの温度変動、湿気の侵入、紫外線劣化、物理的ストレス、さらにはジャケットを齧歯動物がかじることもあります。{0}これまでとはまったく異なる一連の課題に直面しています。これらのケーブルは、外装ジャケットと防水素材でより頑丈に作られています。

地中ファイバーケーブル

これらのケーブルは、深さ 1 ～ 2 メートルに埋められた導管を通して引き込まれます。導管は物理的な保護を提供しますが、時間の経過とともに湿気が侵入してきます。-そのため、地下ケーブルには内部に防水ジェルや乾いたブロック テープが必要です。-潤滑剤-対応ジャケットは、導管システムを長時間引っ張る際の摩擦を軽減します。

直接埋設ケーブル

地下ケーブルとは異なり、直接埋設ケーブルは電線管を通さずに地中に埋め込まれます。土圧やげっ歯類の被害に対処するために、強化された装甲-波鋼またはアルミニウム テープ-が必要です。 Evolux が提供するもの装甲ケーブル直接埋設用途向けに特別に設計された強化された保護機能を備えています。

架空ケーブル

架空ケーブルは電柱の間にぶら下がったり、建物に取り付けられたりします。それらは地下の危険から守られていますが、代わりに風による負荷、氷の蓄積、そして絶え間ない紫外線曝露に直面しています。 -スチール製メッセンジャー ワイヤを内蔵した自立型設計-が標準です-光ファイバーは内部で保護されている間、メッセンジャーがケーブルの重量に耐えます。

海底ケーブル

川、湖、または沿岸地域の水中に設置する場合、ケーブルには優れた耐水性が必要です。ほとんどの場合、ゲル-充填チューブ、水膨潤性テープ-、密封構造など、複数のバリアが使用されています。重い装甲が錨の攻撃を防ぎます。

-設置前の計画

ほとんどのガイドで十分に強調されていないのは、計画によってインストールの問題の約 95% が防止されるということです。技術の問題ではなく-計画の問題です。誰かが既存の導管がすでに満杯かどうかを確認するのを忘れました。誰かが道路横断に許可が必要であることに気づかなかった。誰かがケーブルを 20 メートル短く注文しました。

何かを注文する前に、ルート全体を歩き、次のことを記録してください。

総距離- は測定するものであり、推定するものではありません。スラックや配線のバリエーションには 10 ～ 15% を追加します。

障害物- の壁、天井、既存の設備、道路交差点

環境条件-は極端な温度にさらされますか?水分？化学物質？

既存のインフラストラクチャ- 既存の導管、ケーブル トレイ、または経路を使用できますか?

許可が必要です- 掘削許可、建築許可、通行用地契約--

屋外作業の場合はお電話ください811（米国では）掘削の前に既存の地下施設を特定します。これは法的に義務付けられており、ガス管や電力ケーブルに接触すると重大な問題が発生します。

光ファイバー設置のベストプラクティス

ファイバー ケーブルには、高帯域幅、低損失、電磁干渉に対する耐性という大きな利点があります。{0}ただし、これらの利点は、インストールが正しく行われた場合にのみ現れます。ここでは、さまざまなインストール シナリオに的を絞ったアドバイスを示します。

屋内光ファイバーの設置

天井および上げ床の設置

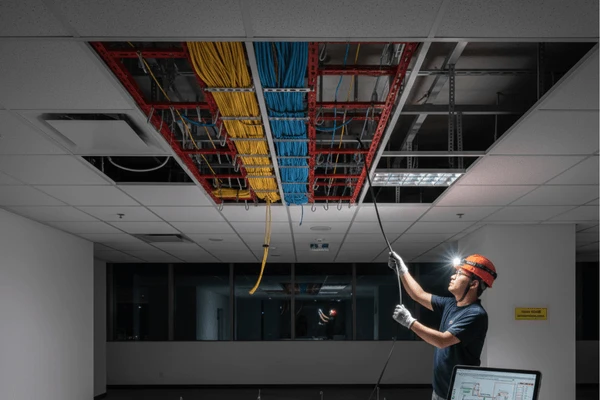

吊り天井と上げ床は、おそらくファイバーを敷設するのが最も簡単な場所です。通常、天井パネルは押し上げて脇に移動できるため、上にあるケーブルの配線にアクセスできます。高床タイルも同じように持ち上げます。

このようなスペースのケーブルは、適切にサポートされ、整理されている必要があります。-直線走行ではトレイ、J フック、またはベルクロ ストラップを約 4 ～ 5 フィートの間隔で使用し、方向転換時には追加のサポートを使用します。-

人々が忘れていることの 1 つは、天井のグリッドではなく、建物の構造にサポートを取り付けることです。グリッドはタイルの重量を保持するようにのみ設計されています。時間の経過とともに、あまりにも多くのケーブルがグリッドに接続されると、天井部分が落下するのを見てきました。すぐには起こりませんが、-何か月か何年も蓄積された体重がかかります-。しかし、それが起こると、その下のすべてが失われます。

天井に設置する際に注意すべき点が他にもいくつかあります。

ケーブルを天井タイルに直接敷設しないでください。それらは垂れ下がり、最終的には落ちてしまいます。

結束バンドをきつく締めすぎないでください。後で問題を引き起こすストレスポイントを作成します。ベルクロストラップの方が効果的です。

ファイバーを電源ケーブルから少なくとも 12 インチ離してください。ファイバーは干渉を受けませんが、電源ケーブルは熱を発生します。

-キャビネットの設置内

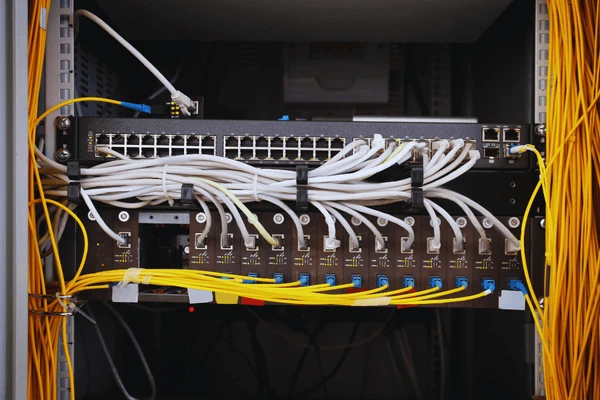

ラックキャビネット内のケーブルを整理する必要があります。ラックが乱雑であると、実際の問題が発生します。-トラブルシューティングが難しくなり、誤って何かが切断されやすくなり、後から変更するのは悪夢のようです。

使用ファイバーパッチパネルクリーンな終端ポイントを実現します。ケーブルを機器全体に垂らすのではなく、垂直および水平のケーブル マネージャーを通して配線します。ファイバーケーブルと電源ケーブルはラックの反対側に配置します。

サービス ループ-の余分なケーブルは、将来の使用に備えて常に巻いたままにしておきます。たるみがないと、機器を数インチ移動する場合でも、新しいケーブルを引っ張る必要がある場合があります。

ライザーの設置

床間を垂直にケーブルを配線するのは、ケーブルの重量があるため注意が必要です。適切にサポートされていない場合、ケーブル自体が時間の経過とともに伸びる可能性があります。

ライザーがプレナム スペースに接続されている場合は、OFNR-ライザーの最小定格ケーブル -OFNP を使用してください。ファイバー定格クランプを使用してケーブルを一定の間隔でサポートします。-通常の金属クランプは締めすぎるとファイバーを押しつぶす可能性があります。

労力を大幅に節約するヒントは次のとおりです。最上階から始めて、上ではなく下に引き下げます。ケーブルを上向きに引っ張ると、ずっと重力と闘い、1 メートル引っ張るごとに負荷が増加します。引き下げると、重力と戦うのではなく、重力を助けることができます。

おそらく、ケーブル メーカーによって取り扱い手順が少し異なる可能性があります。したがって、ケーブルのデータシートでサポートなしの最大垂直上昇を確認し、まずその指示に従ってください。

屋外光ファイバー設置

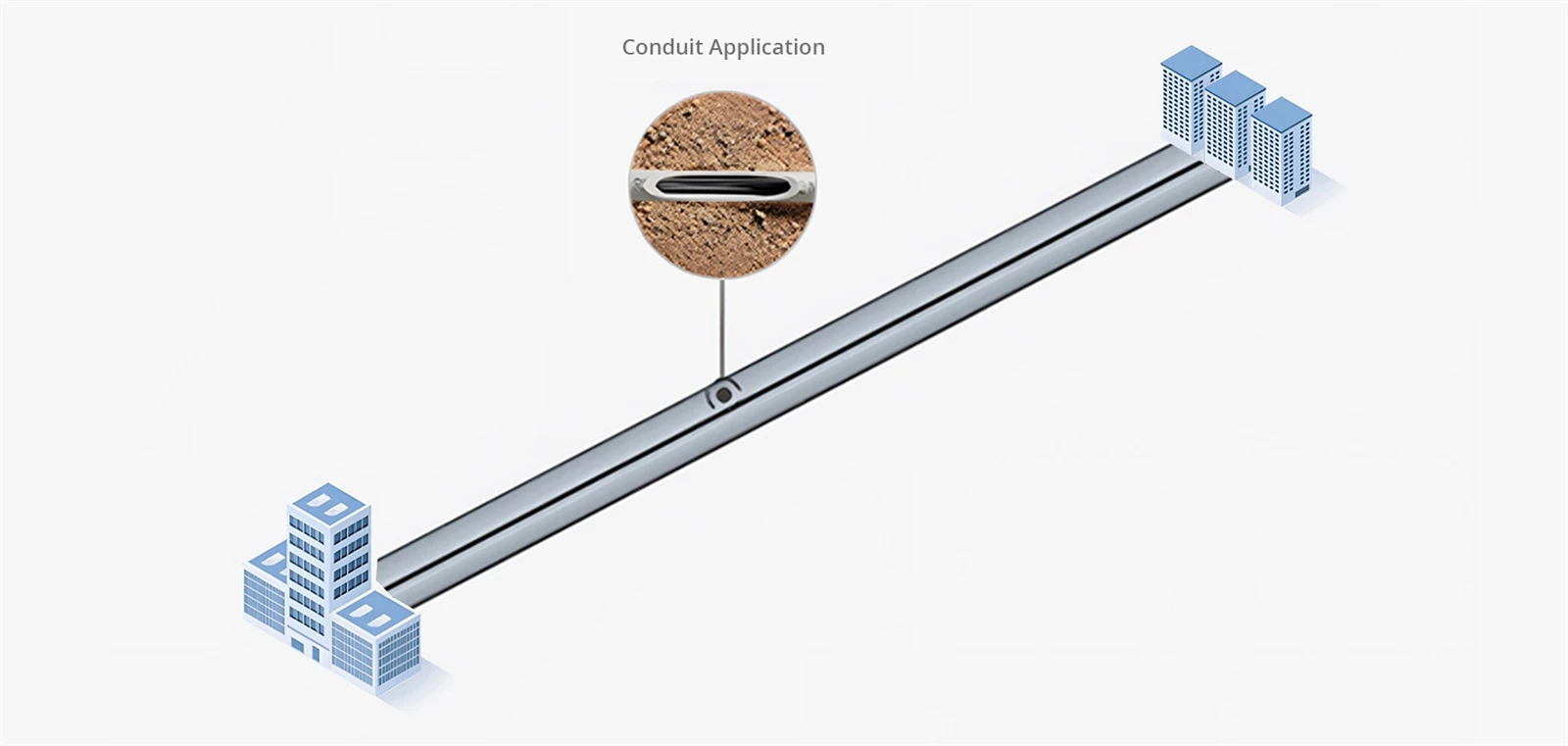

電線管の設置

コンジットは屋外ケーブルを長期にわたって適切に保護しますが、一度設置すると変更は難しく、費用がかかります。{0}事前に慎重にルートを計画してください。

電線管にケーブルを通すときは、すべての移行点を滑らかにしてください。ジャンクション ボックスやハンドホールでは、ケーブルが鋭利な端に置かれないようにしてください。-角の周りにケーブルを誘導するために、短いフレキシブル コンジットまたはインナーダクトを追加します。プル ボックスは、長い実行を管理しやすいセグメントに分割し、将来の作業にアクセスできるようにします。

設置の際は必ず引張りロープを電線管内に入れてください。後で必要になります。長時間引っ張る場合は、ファイバー-と互換性のある潤滑剤を使用してください-水-ベースのジェルが効果的ですが、ケーブルのジャケットの材質と互換性があることを確認してください。

注記：電線管の曲がりの内側半径は、ケーブルの外径の少なくとも 10 倍である必要があります。一般的な 8 mm の屋外ケーブルの場合、これは最小 80 mm の曲げ半径になります。電線管の配管は、引抜ポイント間の距離を 100 フィートに制限し、セグメントごとに 90 度の屈曲を 2 回以下に制限する必要があります。これらの制限を超えると、引っ張り張力が大幅に増加します。

8 の字テクニック

本当に長い距離を{0}}数百フィート以上-引っ張る場合は、一度にすべてをやろうとしないでください。中間点まで引っ張り、余分なケーブルを 8 の字パターンに配置し (円形ではなく、ねじれが生じます)、引っ張りを続けます。これにより張力が分散され、ケーブルの最大引っ張り定格を超えることがなくなります。

直接埋め込み設置

直接埋設では、電線管を使わずにケーブルを地面にまっすぐに埋め込みます。直接埋設用に定格された外装ケーブルが必ず必要です。-通常の屋外用ケーブルは 1 ～ 2 年しか持ちません。

掘る前に電話してください811既存のユーティリティを見つけます。ほとんどの場所で法律で義務付けられています。ガス管やファイバー幹線に衝突すると、よく言っても費用がかかり、最悪の場合は危険です。発掘許可を取得します-ほとんどの管轄区域で許可が必要です。

埋設の深さは場所によって異なります。

お住まいの地域の霜線よりも下に必ず埋めてください。凍結融解サイクルにより土壌が移動し、浅く埋設されているケーブルが損傷する可能性があります。

ケーブルを設置した後、最初に砂または細かい土で埋め戻します。{0}ケーブルの上に石を直接置かないでください。警告テープを約 12 インチ上に取り付けます。 GPS 座標または詳細な測定値を使用して、正確なルートを文書化します。何年も後、誰かがそれを見つける必要があるときにあなたに感謝するでしょう。

空中設置

空中設置では、ポール間にケーブルを吊り下げます。溝掘りのコストを回避できますが、ケーブルは天候、風、氷、太陽、温度の変動にさらされます。{1}

統合メッセンジャー ワイヤを備えた自立型ケーブルが標準装備されています。-メッセンジャーは重量と風荷重に耐え、光ファイバーは内部で保護されています。電力線の近くに設置する場合、全誘電体自己支持型 (ADSS) ケーブルは、電気的危険を避けるために鋼鉄の代わりにアラミド糸を使用します。

極間のたるみは人々が思っている以上に重要です。きつく締めすぎると、寒い季節にケーブルが収縮してストレスの問題が発生します。緩すぎると風で過度に動き、取り付け部分に疲労が生じます。 100 メートルを超えるスパンや悪天候地域の場合は、エンジニアに適切なたわみを計算してもらう必要があるでしょう。

ケーブルが建物に入る場所には、拡張ループを設置します。温度変化によりループが発生せずに大幅な膨張と収縮が発生します。-その動きによって入口点に応力が集中し、時間の経過とともにケーブルと建物の貫通部の両方に損傷を与える可能性があります。

スプライシングと終端処理

ケーブルを取り付けるだけで作業の半分は終わります。残りの半分はそれらを適切に接続することです。

融着接続

融着接続では、電気アークによって 2 本のファイバ端が一緒に溶けます。優れた融着接続では損失がほとんどなく、{1}通常は 0.05 dB 未満です。そのため、常設の標準となっています。

このプロセスでは、各ステップで正確さが求められます。

ストリップ保護コーティングを施し、裸のファイバーを露出させます。適切なファイバーストリッパーを使用してください-即席のツールはガラスを損傷します。

クリーン99% イソプロピル アルコールを使用した裸の繊維と糸くずの出ないワイプ-。ワイプセクションごとに 1 パス。

クリーブファイバを平らで垂直な端面を作成します。切断の品質によって接合の品質が決まります。-欠けたり、傾いたり、粗く見える場合は、さらに剥がしてもう一度試してください。

ヒューズファイバーをスプライサーに配置します。それらを自動的に位置合わせして円弧を適用します。

守る熱収縮スリーブを備えたスプライス-。裸の融着接続は非常に壊れやすいです。

スプライサーが 0.05 dB を超える損失を見積もった場合は、何か問題が発生したことになります。マージナルスプライスを受け入れるよりも、やり直す方が良いでしょう。

終端作業・品質について光ファイバーピグテール工場で研磨されたコネクタを使用すると、最終結果に大きな違いが生じます。{0}

メカニカルスプライシング

メカニカル スプライスでは、融着の代わりに位置合わせ治具とインデックス マッチング ジェルを使用します。{0}より迅速に設置でき、高価な融合装置は必要ありません。

トレードオフ: 損失が大きくなり (通常 0.1{2}}0.5 dB、融着の場合は 0.05 dB 未満)、過酷な環境での長期信頼性が低下します。-緊急修理や、設備コストが懸念されるファイバー数の少ないジョブには最適です。-恒久的なインフラストラクチャについては、依然として核融合が進むべき道です。

コネクタの種類

アプリケーションが異なれば、必要なコネクタも異なります。

私たちの光ファイバーコネクタ工場終端と現場終端の両方に対応するすべての標準タイプが揃っています。

テストと文書化

テストをスキップしないでください。 「リンクが点灯する」ということは、インストールが良好であることを意味するものではありません。限界インストールでは、10G では動作しても 100G では失敗したり、夏には正常に動作しても冬にはドロップアウトしたりする可能性があります。

目視検査

何かを接続する前に、200 ～ 400 倍の倍率の検査顕微鏡ですべてのコネクタの端面をチェックしてください。ほこり、指紋、コア全体の傷、フェルールの欠けを探してください。

汚染は、ほとんどのファイバー ネットワークの問題の原因となります。ある業界調査によると、これがトラブルシューティングの電話の最大の理由であることがわかりました。汚染されたコネクタを適切な清掃ツールで清掃し、再検査してください。-コア領域を横切る傷は、コネクタの交換が必要であることを意味します。

損失試験

光損失テスト セットは、端から端までの総挿入損失を測定します。--測定結果と予想される損失を比較します。

予想損失=(ファイバ長 × 減衰) + (コネクタ × 0.3 dB) + (スプライス × 0.1 dB)

一般的なファイバーの減衰:

シングルモード-（1310nm）: 0.35 dB/km

1550nm でのシングルモード: 0.25 dB/km

850nmでのマルチモード: 3.0 dB/km

測定された損失が計算値よりも大幅に大きい場合は、何かが間違っています。インストールを受け入れる前に見つけてください。構内ケーブル配線については、TIA-568 標準により、ほとんどの商業施設が従うべき特定の損失予算とテスト要件が規定されています。

OTDRテスト

OTDR（光時間-ドメイン反射計）は、光パルスを送信して反射を測定し、リンクに沿ったすべてのコネクタ、接続、曲がり、障害を表示します。トレースは、問題がどこにあるのか、そしてどの程度深刻であるのかを正確に示します。

ファイバーごとに OTDR トレースを保存します。数か月または数年後に何かが失敗した場合、現在のトレースと元のトレースを比較すると、何が変化したかが正確にわかります。ドキュメントは、将来の技術者が実際に見つけられる場所に保管してください。-転職時に忘れてしまった人のノートパソコンではありません。

よくある問題と解決策

リンクがまったく確立されない

この順序で確認してください: コネクタが正しく取り付けられているか?正しいファイバーが接続されていますか (物理的に追跡します)? TX/RX極性は正しいですか?コネクタはきれいですか?

断続的なエラーまたは高いビットエラー率

ほとんどの場合、コネクタの汚れ、光パワーの限界 (リンクは動作するがマージンがない)、またはパスのどこかの曲げ半径違反の 3 つのうちの 1 つです。ルートを物理的に検査して、ラック内部の急な曲がり、方向転換時、ケーブルが狭いスペースに「詰め込まれた」箇所がないかを探します。{1}}

リンクは以前は機能していましたが、現在は機能しません

何かが変わりました。その地域で何か工事が行われましたか？誰かが何かを接続または切断しましたか?現在の OTDR トレースを元のベースラインと比較します。

OTDR はある時点で予想外の大きな損失を示しました

コネクタの汚れ、スプライスの不良、曲がりが激しい、または物理的な損傷が考えら​​れます。まずは掃除から始めましょう。それでも問題が解決しない場合は、OTDR が特定した場所を物理的に検査してください。

結論

適切なファイバー設置は、環境に適したケーブル、慎重な取り扱い、きれいな接続、適切なテストという基本にあります。複雑ではありませんが、詳細が重要です。これらをスキップすると、何年も問題のトラブルシューティングを行うことになります。

Evolux Fiber は、コネクタ、パッチ コード、ピグテール、アダプター、端子ボックスなどの完全な光ファイバー コンポーネントを提供します。{0}プロジェクトに対して無料のサンプルと技術サポートを利用できます。

インストールについてご質問がありますか? 私たちのチームに連絡してください助けのために。
