MDU ファイバーの完全なケーブル接続ガイド

MDUとは何ですか？ （コンセプト）

MDU はマルチ-住戸の略です。電気通信およびネットワーク業界では、この用語は複数の独立した世帯が属する建物を指します。一般的な例としては、アパート、学生寮、ホテル、オフィスビルなどが挙げられます。

MDU ファイバーまたは MDU 光ファイバーという用語は、これらの集合住宅用の建物にファイバー・トゥ・ザ・ホーム (FTTH) ネットワークを導入することを指します。{0}{1}{2}これは、戸建住宅 (SDU、単一-住戸) のケーブル配線とは異なる導入方法です。

通信における MDU とは何かという基本概念を理解したので、特定の MDU ファイバー敷設ソリューションを導入する方法についてより深く理解できるようになりました。

このガイドはどのような問題を解決できますか?

これは実践的なファイバー MDU プロジェクト ガイドです。 MDU 光ファイバー プロジェクトを計画しているネットワーク エンジニア、通信における MDU の意味を理解する必要がある購入エージェント、通信における MDU の意味を理解したい不動産管理者など

または、MDU ケーブル配線の原理を理解したい技術愛好家にとっては、役立つ MDU プロジェクト情報がここにあります。

使用しますエボラックスファイバー製品たとえば、当社の製品ラインは、光ファイバ コネクタ、パッチ コード、ピグテール、PLC スプリッタ、端子ボックス、アダプタなどの MDU ケーブル配線のコア機器をカバーしているためです。{0}これらは、まさに MDU ファイバの設置で最も一般的に使用される受動部品です。

さまざまなサイズの MDU に対してどのような戦略を使用する必要がありますか?

導入方法が異なるため、戦略の導入を開始する前に MDU のサイズを理解することが重要です。これにより、必要なスプリッター、端子ボックス、および光ファイバー ケーブルの数が決まります。 MDU 通信プロジェクトは、階数と世帯数に基づいて 3 つのタイプに分類されます。

MDU ファイバー ネットワークとはどのようなものですか?

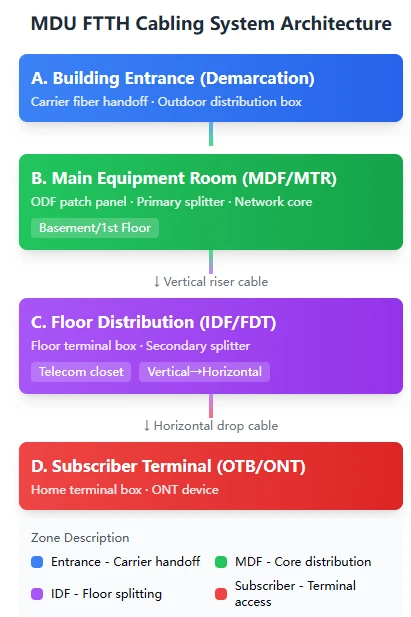

理解に役立つ図を次に示します。完全な MDU 光ファイバー ネットワークは、オペレーター側から住宅所有者側まで広がる 4 つのゾーンで構成されます。

MDU ファイバー設置の仕事は、適切な機器を使用してこれら 4 つのゾーンを接続することです。

主要機器室にはどのような構成が必要ですか?

MDU のサイズを覚えていますか?次に、対応する主機器室の構成方法を理解し始めることができます。メイン機器室は主に外部光ファイバー終端、メインルーティング、および分配を担当し、ネットワーク全体の容量とスケーラビリティに影響を与えます。ご参考までに、適切な製品を直接リストしました。

Evoluxファイバー推奨機器構成

ODF (Optical Distribution Frame) は、マスター機器室の重要な機器です。 Evolux の ODF パッチ パネルには、整った外観、合理的な配線、見つけやすい、簡単な取り付けなど、いくつかの注目すべき特徴があります。-これらは後のメンテナンスにとって特に重要です。

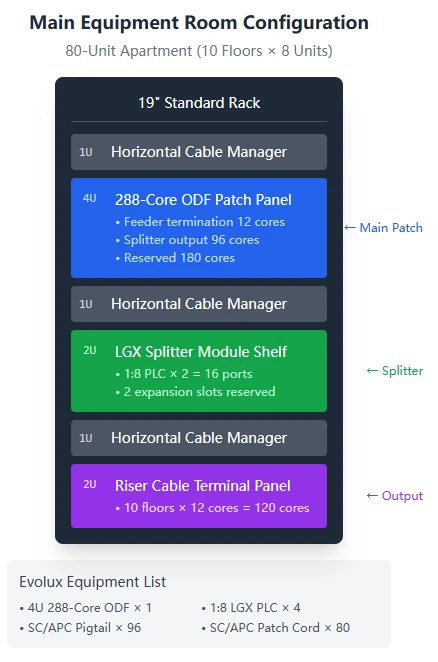

Evolux の具体例: 80 戸の中層マンションの構成スキーム-

プロジェクトが 10 階建ての建物で、各フロアに 8 ユニット、合計 80 ユニットがある場合、メイン機器室は次のように構成できます。

ソリューションで使用される機器リスト:·

• 4U 288-コア ラックマウント ODF × 1
• 1:8 LGX PLC スプリッター × 4 (2 使用中、2 スタンバイ)
• SC/APCピグテール 1m×96
• SC/APCパッチコード 2m×80
• 1U横型ケーブルマネジメントラック×3

PLC光スプリッタとは何ですか? MDU ではどのように使用されますか?

事業者は 1 ～ 2 本の光ファイバー (1 ～ 2 つの PON ポートに相当) または限られた数のファイバーしか提供できませんが、数十、場合によっては数百の世帯を接続する必要があります。この場合、光スプリッタを使用して、「1 つを多数に変える」ことでこの問題を解決します。 PLC 光スプリッタは、光導波路の原理を使用して、光ビームを複数のビームに「均一に分割」します。たとえば、1:8 スプリッターには 1 つの入力と 8 つの出力があり、各出力の信号強度は元の信号強度の約 1/8 になります。

さまざまなアプリケーション シナリオでは、対応するパッケージ タイプでスプリッターを使用する必要があります。

分割比率参考表:

1 段階の分割を選択しますか?{0}}それとも 2 段階の分割を選択しますか?{1}

1 段階分割では、地下室に大きなスプリッター（1:32 など）を設置し、各家庭へのファイバーを 32 のパスに直接分割します。このアプローチは構造が単純で、分岐点が少なくなりますが、光ファイバー ケーブルの数が増加するため、ケーブル配線が複雑になります。

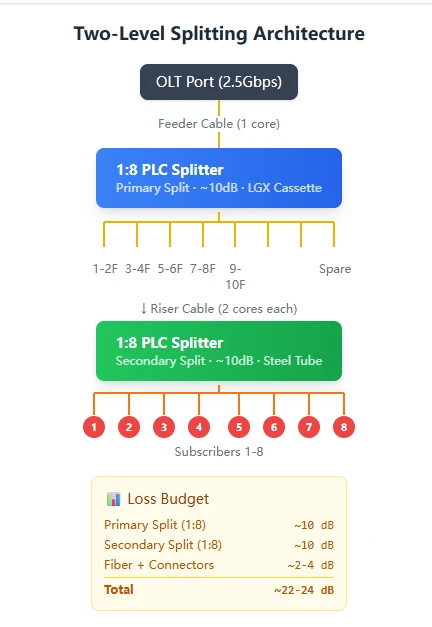

- 2 段階分割では、地下に 1:8 スプリッタを配置し、各階に別の 1:8 スプリッタを配置して、8 x 8=64 世帯に効果的にサービスを提供します。この方法は、必要な光ファイバー ケーブルの数が少なく、より柔軟ですが、追加の分割ステージによりファイバー損失が約 10dB 増加します。

世帯数が 30 を超える MDU の場合は、2 段階に分割することをお勧めします。-これは、MDU ファイバー設置の主流のアプローチです。

端子箱の選び方は？

床配線エリアは、垂直バックボーン光ケーブルと水平ドロップ ケーブルの「交差点」です。{0}ライザー内の光ケーブルはここに「着地」し、各家庭に接続する複数の光ケーブルに分岐します。

屋内端子箱

屋外用防水端子箱

テレコム クローゼットが湿っている場合、または配電ポイントが屋外にある場合は、防水タイプを使用してください。

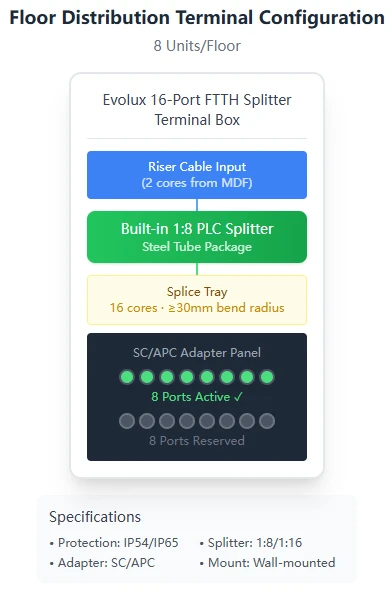

床端子箱設置図:

光ファイバーケーブルの選び方は？さまざまな場所にどのタイプを使用する必要がありますか?

MDU ケーブルを選択するには、設置場所、コア数の要件、難燃性の評価を考慮する必要があります。-さまざまな分野でさまざまなタイプの光ファイバー ケーブルが使用されています。

ライザーバックボーンケーブル

水平配線ケーブル

ドロップケーブル

MDUを実行します 家庭に設置するには G657 光ファイバーケーブルが必要ですか?

G657 シリーズは「曲げに鈍感なファイバー」です。つまり、損失を増加させることなく、非常に小さな曲げ半径で動作できます。そのため、廊下の隅や電線管の急な曲がりに最適です。

光ファイバー端子箱はどこにありますか?

光ファイバー端子箱は、光ファイバー ケーブルがユーザーの自宅に到達するための終点です。{0}ここに光モデム（ONT）が接続されます。

ホーム端子箱の選択

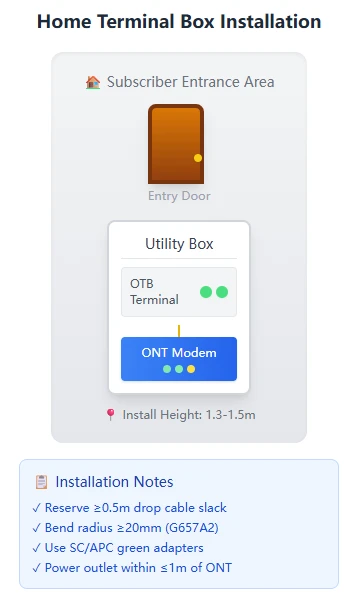

設置場所と要点の図:

光ファイバーコネクターとアダプター: これらの小さなアクセサリーは重要です

MDU ファイバー ネットワークでは、コネクタとアダプターはサイズは小さいものの大量に使用され、光ファイバー間の「プラグアンドプレイ」接続を可能にする重要な役割を果たしています。{0}{1}{2}{2}

一般的なコネクタのタイプ

緑色のコネクタを備えた SC/APC を一貫して使用することをお勧めします。これにより、誤った挿入を防ぐことができます。

大規模な MDU についてはどうですか?

高密度 MPO / MTP ソリューションを使用できます。{{0}

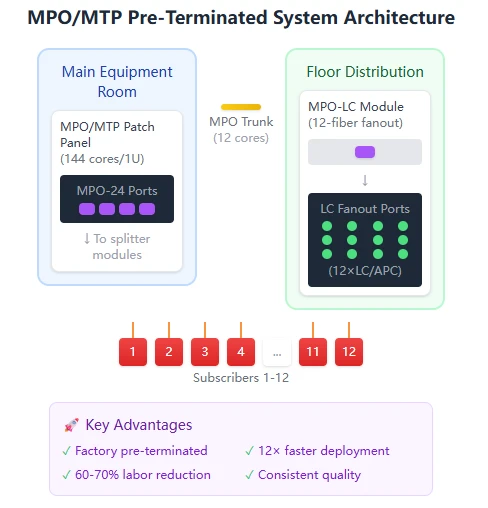

200 ユーザーを超える大規模な MDU 光ファイバー プロジェクトの場合、従来のシングルコア コネクタは非効率すぎます。- Evolux の MPO/MTP ソリューションは、導入効率を大幅に向上させることができます。

MPO/MTPパッチパネル仕様

MPO 事前終了システムの利点:{0}}
