FCファイバーコネクタとは何ですか?種類・用途・選び方ガイド

アンFCファイバーコネクタは、SC または LC コネクタのように押し込むのではなく、アダプタまたは機器のポートにねじ込み式の丸いネジ付き光ファイバ コネクタです。名前は通常次のように読みますフェルールコネクタそして、設計全体は 1 つのことをうまく行うために存在します。それは、機器が扱われたり、移動されたり、振動にさらされたりしたときにも、安定した再現可能な光接続を維持することです。

FC は、役割が属する新しい高密度ネットワーク - のデフォルトではなくなりました。-LCコネクタ。しかし、光学試験装置、古い通信や伝送インフラの一部、レーザー、センサー、偏波維持（PM）ファイバー システムでは依然として一般的です。{1}このガイドでは、FC の仕組み、FC/PC、FC/UPC、および FC/APC の違い、現在でも FC が指定されている場所、および適切な FC の選択方法について説明します。コネクタ、パッチ コード、ピグテール、またはプロジェクトのアダプター。

FCファイバーコネクタはどのように機能しますか?

FC コネクタは、ネジ付きカップリング ナットを使用してアダプタまたはデバイス ポートにロックします。ナットを締めると、バネ仕掛けのフェルールが押し込まれて相手のフェルールに接触し、2 つのファイバ端面が整列するため、光は低損失で通過できます。インターフェースの寸法は国際的に定義されています。IEC 61754-13これは、2.5 mm フェルールとネジ式のバネ式カップリングを中心とした FC コネクタ ファミリを指定します。-

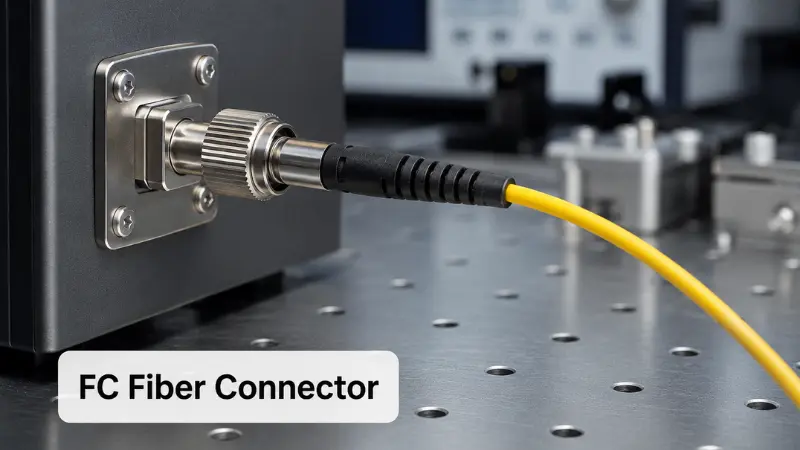

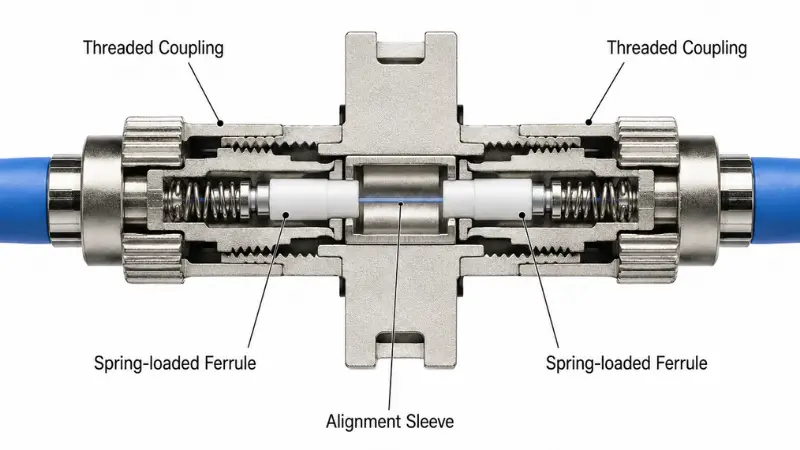

ねじ結合機構

ねじ込み式カップリングはコネクタの特徴的な機能です。-カチッと所定の位置に固定するのではなく、コネクタが固定されるまでナットを回転させます。その成果は機械的安定性です。接続は偶発的な引っ張りに耐え、振動下でも位置合わせを維持します。これはまさにテストベンチや機器ポートに必要なものです。

トレードオフは速度です。-すべての接続のスレッド化とスレッド化解除は、SC または LC のプッシュプル アクションよりも遅いため、頻繁に再パッチされる高密度のパッチ パネルに FC が適切なツールであることはほとんどありません。-接続が一度設定されると、信頼性が維持されることが期待される場所で使用されます。

ヘルール、キー、そして重要な部品

主要な部分を理解すると、指定とトラブルシューティングの両方が簡単になります。

• フェルール- は通常、ファイバを端面に保持して中心に置く 2.5 mm のセラミック (ジルコニア) シリンダーで、SC および ST フェルールと同じ公称サイズです。
• カップリングナット- アダプターにねじ込んで接触力を加える回転金属カラー。
• アライメントキー- コネクタ本体にある小さなオス キー。方向を設定し、フェルールが嵌合端面に対して回転するのを止めます。
• コネクタ本体とブーツ- すべてをまとめて保持するハウジングと、ファイバーの出口部分を保護するストレイン リリーフ ブーツ-。
• アダプタースリーブ- FC アダプター内部の分割位置合わせスリーブが両方のフェルールを受け入れて整列させます。

位置合わせが重要なのは、コネクタが正しく取り付けられていない場合や十字キーが付いている場合、挿入損失や反射損失が増加し、フェルールを相手に対して押し付けたりねじったりすると、フェルールに傷が付く可能性があるためです。{0}研磨端面。キーイングは、回転位置がパフォーマンスに直接影響する角度付き (APC) コネクタでは特に重要です。

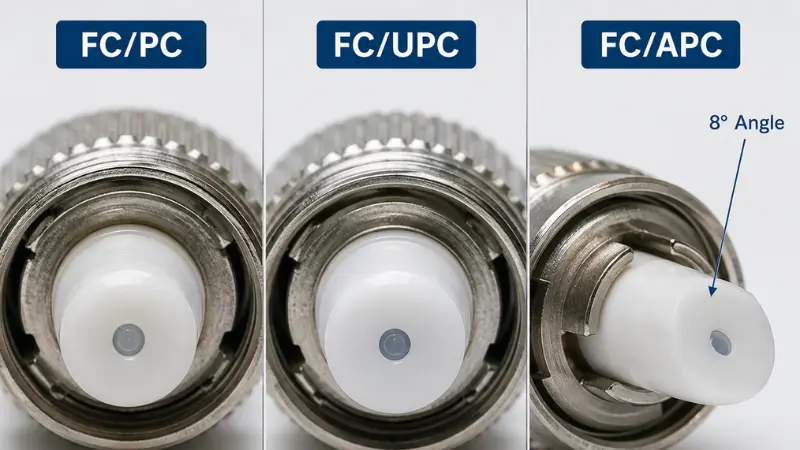

FC コネクタ研磨タイプ: PC、UPC、および APC

FC コネクタにはさまざまな端面研磨が施されており、コネクタ本体 - ではなく研磨 - が主に反射と挿入損失を引き起こします。-このセクションの内容を覚えている場合は、部品番号の 3 文字の接尾辞を思い出してください。-すべてのコネクタ ファミリの詳細については、ガイドを参照してください。PC、UPC、および APC ポリッシュ.

FC/PC (物理的接触)

PCはオリジナルのドーム型ポリッシュで、ファイバーコアが軽いバネ圧で接触します。機能しますが、その反射パフォーマンスは最新の改良に劣るため、新しいシングルモード プロジェクトで指定されることはほとんどなく、現在は主にレガシー機器で使用されています。-

FC/UPC (ウルトラ フィジカル コンタクト)

UPC は、より細かく、より厳密に制御された PC のバージョンです。低い挿入損失と確実なリターンロスを実現し、ストレートな物理接触の研磨が必要な一般的なシングルモード リンク、ラボ接続、機器インターフェースの実用的なデフォルトです。- UPC 部品は通常、青いブーツでマークされていますが、色分けはメーカーによって異なる場合があります。

FC/APC (角度付き物理接触)

APC は端面を角度 - で研磨します。標準化された値は 8 度です - ため、反射光は光源に向かってまっすぐ戻るのではなく、クラッドに向けられます。これにより後方反射が大幅に低減されるため、CATV やアナログ ビデオ、PON や FTTH フィード、レーザー光源、精密測定など、反射光に敏感なシステムに APC が選ばれています。 APC パーツには通常、緑色のブーツが付いています。

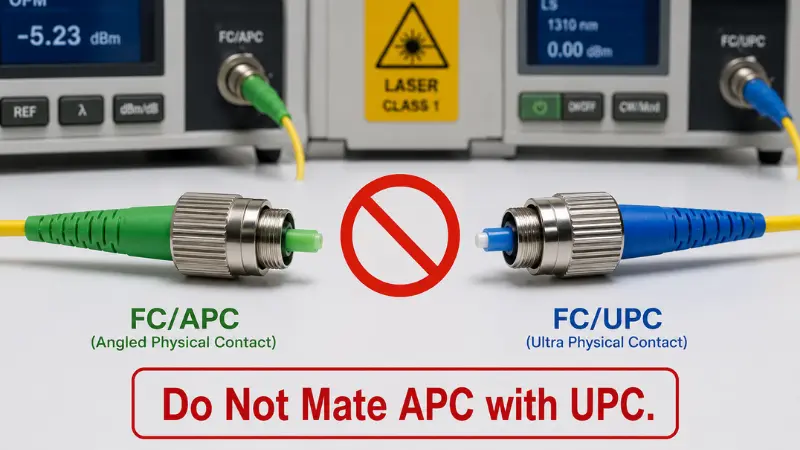

APC コネクタは、同じキーを共有する APC コネクタとのみ嵌合する必要があります。 APC 面を UPC または PC 面に押し付けると、損失が大きくなり、両方の端面に永久的な損傷を与える可能性があります。

PC、UPC、APC の概要

上記のリターン ロスの数値は、国際的な性能基準で一般的に引用されているレベルを反映しています。{0}IEC 61753サプライヤーのデータシートにも記載されています。注文した部品のテストレポートと照らし合わせて正確なグレードを常に確認してください。

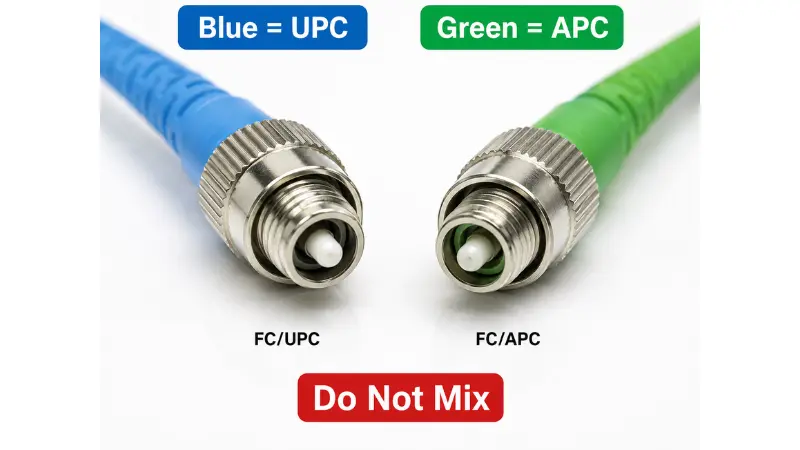

FC/APC と FC/UPC を区別する方法

実際には、通常、ポリッシュを 4 つの方法で識別できます。ブーツの色 (APC の場合は緑、UPC の場合は青)、フェルール先端の目に見える角度、注文仕様またはラベルの接尾辞 (FC/APC 対 FC/UPC)、および機器ポートのマーキングです。疑問がある場合は、外観で判断するのではなく、まずポート ラベルを確認してください。-これが、APC/UPC の不一致を回避する最も簡単な方法です。

FC ファイバー コネクタは現在もどこで使用されていますか?

LC 以前のコネクタに対する当然の疑問は、それが時代遅れであるかどうかです。 FC は - ではありません。接続が遅くても安定性が得られる場所に限定されているだけです。

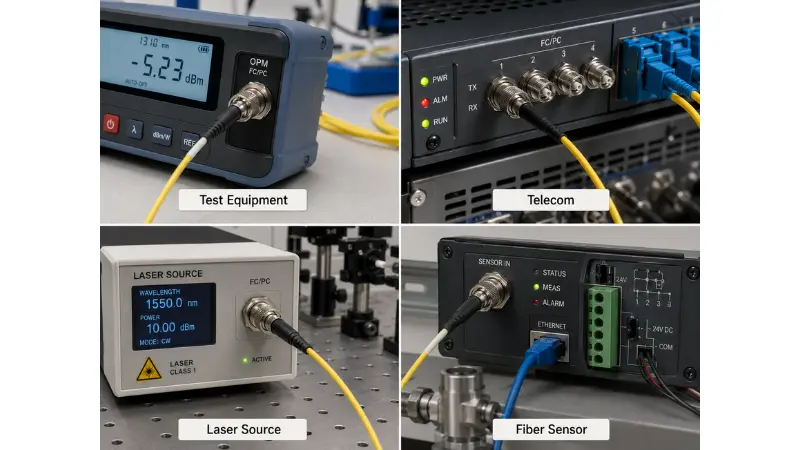

試験および測定機器

FC は、光パワー メーター、光源、OTDR、光スペクトラム アナライザだけでなく、リファレンス グレードのテスト コードでもよく見られるものです。{0}}ねじ式カップリングは一定の反復可能な接触を保持するため、多くの接続/切断サイクルにわたって測定値の一貫性を維持します -。これは、ポートが緩んでいて測定値が歪む可能性がある場合に大きな利点となります。

通信および伝送システム

一部の通信および輸送機器、特に古いプラットフォームは FC ポートを中心に構築されており、今でも使用されています。新しい建物は次のような傾向にありますSCコネクタアクセス ネットワークや機器上の LC では使用できますが、FC は既存のシャーシまたは分配フレームと一致する必要がある場合があります。

レーザー、センサー、PM ファイバー

レーザー機器、ファイバー センサー、研究セットアップ、PM ファイバー アセンブリでは、接続速度よりも機械的安定性と正確で再現性のある位置合わせが重要であるため、FC がよく使用されます。これらのシステムでは、少量の後方反射でも信号源が不安定になったり、測定が損なわれる可能性があるため、ここでは FC/APC が一般的です。

産業環境および高振動環境-

カップリングはねじ式であるため、FC は振動や動きにさらされる接続に適しています。適合性は、コネクタ単体ではなく、アセンブリ全体 - の張力緩和、アダプターの品質、取り付け - によって決まります。

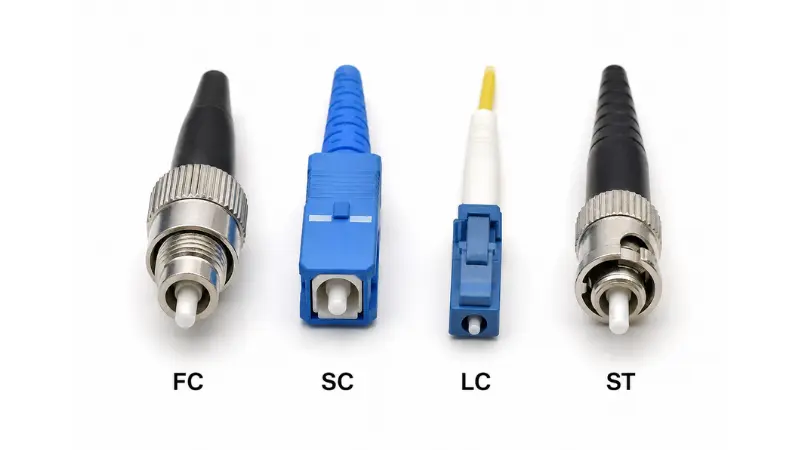

FC vs SC vs LC vs ST コネクタ

FC はいくつかのオプションのうちの 1 つです。他の主流のコネクタと比較すると、決定がより明確になります。

どのコネクタを選択すればよいですか?

• FCを選択してください安定したアライメントが速度より優先される、テスト機器の配線、レガシー FC 機器のマッチング、またはレーザー/センサー/PM リンクの構築の場合。
• LCを選択してくださいトランシーバー用と高密度のケーブル配線1.25 mm フェルールによりポート密度が約 2 倍になります。
• SCを選択してくださいFTTH およびアクセス ネットワーク向け。SC/APC が広く展開されており、現場で簡単に終端できます。
• 選ぶST主に既存のマルチモード プラントに適合させるため。それが新しい作品に選ばれることはめったにありません。

2 つの 2.5 mm ネジ-と-プッシュ オプションを具体的に比較検討している場合は、SC コネクタと FC コネクタの違いトレードオフについて詳しく説明します。-

FC コネクタ選択マトリックス

簡単な参照のために、通常、アプリケーションごとにどのように選択するかを次に示します。

FC コネクタの利点と制限

正直な要約: FC は利便性と引き換えに安定性を備えています。これは、ある場所では良い取引ですが、他の場所では悪い取引です。

FCが強いところ。ねじ式カップリングは偶発的な外れや振動に強く、フェルール-と-の設計は再現性のある位置合わせをサポートし、コネクタはさまざまな反射損失のニーズに合わせて UPC と APC の両方で利用可能です-。これがテスト、レーザー、PM アプリケーションで持続する理由です。-

FCが足りないところ。SC や LC よりも接続や取り外しに時間がかかり、物理的に LC よりも大きいため、高密度パネルには適していません。また、嵌合中にはより注意が必要です。キーは一直線に並んでいる必要があり、フェルールを相手に対して強制したり回転させたりしてはなりません。{0}

FC を使用しない場合

ポート密度またはパッチ速度が優先される場合（LC に到達する場合）、標準の FTTH またはアクセス ネットワークを展開する場合（通常は SC/APC が標準）、または実際に FC のスレッドの安定性を必要とするものがリンク上にない場合は、FC をスキップします。密度の高いパネルで「安全を期す」ために FC を選択すると、通常はコストが追加され、設置が遅くなるだけです。

FCパッチコード対FCピグテール対FCアダプター

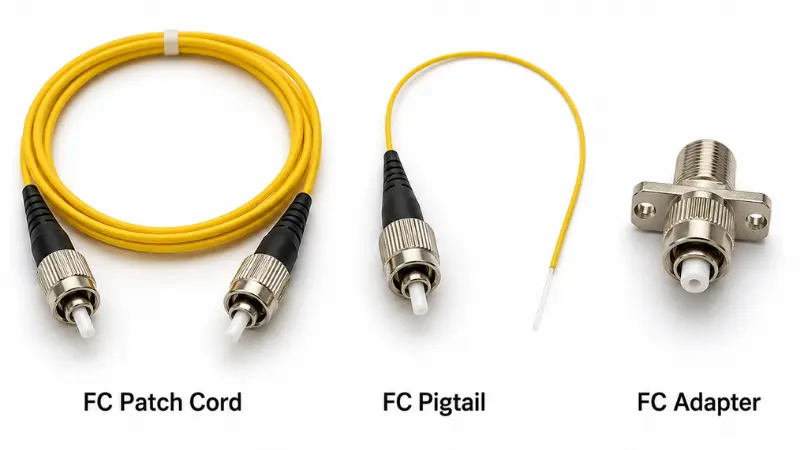

これら 3 つの FC 製品はさまざまな問題を解決するため、これらを混同することはよくある注文ミスです。

• FCパッチコード両端が仕上げられており、2 つのポートを直接接続します-。たとえば、楽器をパッチパネルに接続します。ジャケットは通常 2.0 mm または 3.0 mm です。
• FCおさげ一方の端にはコネクタがあり、もう一方の端には裸のファイバがあり、ケーブルまたはトレイに融着接続することを目的としています。{0}}通常、0.9 mm のタイトなバッファリングされたファイバーが使用されます。-
• FCアダプター(カプラー) は、位置合わせスリーブを介して 2 つの FC コネクタを結合するメスのバルクヘッドです。パネル、ボックス、エンクロージャに取り付けられます。

適切な FC ファイバー コネクタを選択するにはどうすればよいですか?

FC コネクタ、パッチ コード、ピグテール、またはアダプタを注文する前に、次の 5 つのことを確認してください。

1. UPC または APC

低い挿入損失で十分な一般的なシングルモード リンクには FC/UPC を使用します。{0}後方反射が重要な場合、- レーザー、アナログ/CATV、PON、精密測定などで FC/APC を使用します。 APC と UPC または PC を決して混合しないでください。

2. ファイバーの種類

リンクされているか確認するシングルモードまたはマルチモード。シングルモード FC は通信、テスト、長距離光学系では標準です。-マルチモード FC は存在しますが、新しい作品ではあまり一般的ではありません。

3. ケーブル径

ブーツとコネクタをケーブルに合わせます。ルーティングと耐久性に応じて、ほとんどのピグテールには 0.9 mm のタイトなバッファード ファイバ、パッチ コードには 2.0 mm または 3.0 mm のジャケットを使用します。-

4. アダプターとキーの互換性

アダプターはポリッシュとキーに一致する必要があります。 FC アダプターにはナロー キー (多くの場合、NK / 2.0 mm とマークされています) とワイド キー (WK / 2.14 mm) があり、現在ではナロー キーの方が一般的です。 FC/APC の場合、角度位置によってパフォーマンスが決まるため、キーの位置合わせが重要です。- キーが一致しないと、適切な装着が妨げられたり、損失が発生したりする可能性があります。

5. 性能要件

コネクタ名だけに止まらないでください。リンクが機能するかどうかを決定する数値を確認します。

• 挿入損失 (IL)- 個の光が嵌合ペアを通過して失われます。低いほど良いです。代表値と最大値を尋ねてください。
• リターンロス (RL)- 個の光が光源に向かって反射されます。 dB が高いほど優れており、これが APC を選択する主な理由です。
• 動作波長- アセンブリがご使用のウィンドウに対応していることを確認してください（たとえば、シングルモードで 1310/1550 nm）。-
• ジャケット、耐久性、環境- ジャケットの定格（LSZH など）、プラグ-の耐久性、屋外または産業の要件。

B2B 注文の場合は、サプライヤーがテストレポート、カスタムの長さ、ラベル付け、および梱包を提供できるかどうかを確認することも重要です。

避けるべきよくある間違い?

• APC と UPC の混合:端面の形状が異なると、それらを組み合わせると損失が大きくなり、研磨が損傷する可能性があります。-調達において、FC エラーのほとんどは、研磨の不一致、ケーブル直径の不一致、またはすべての FC アダプタが交換可能であるとの思い込みに帰着します。-
• 清潔さを無視する：ほこり、油、傷は損失を増大させ、テストの再現性を損ないます。検査して、端面をきれいにする特に楽器に関しては、すべての仲間の前で。
• LC または SC がより適切に適合する場合は FC を使用します。通常、高密度パネルには LC が必要です。- FTTH は通常、SC/APC を必要とします。 FC は、スレッドの安定性または機器の互換性のために予約してください。
• 両端のポートを忘れた場合:コネクタは、デバイス、アダプタ、パネル、または機器に一致する必要があります。 FC パッチ コードを注文する前に、外観で推測するのではなく、リンク - の両端を確認し、ポート ラベルを読んでください。

FC ファイバーコネクタ購入チェックリスト

注文する前に次のことを確認してください。

• コネクタ構成: FC to FC、または FC to LC または FC to SC などのハイブリッド
• ポーランド語: UPC または APC
• ファイバー: シングルモードまたはマルチモード
• ケーブル長
• ケーブル径：0.9mm、2.0mm、3.0mm
• ジャケットの素材と評価
• 片面または両面構造
• アダプターの種類、キー、取り付け形式
• 挿入損失と反射損失の目標
• テストレポート、ラベル貼り付け、およびパッケージングのニーズ

B2Bバイヤー向けの調達メモ

プロジェクトの注文の場合、カタログのデフォルトでは十分ではないことがよくあります。ケーブル長、ジャケットの材質、ブーツの色、研磨、ラベルの形式、およびパッケージングは​​すべて、- 規模での部品の取り付けのスムーズさに影響します。現場で最も避けられる FC の問題は、研磨の不一致、間違ったケーブル直径、または指定されていないアダプター キーに遡ります。これらの詳細を注文書に記載し、フィード テスト機器やリフレクションに敏感なリンクに関するバッチごとのテスト レポートを要求してください。{{3}

結論

FC ファイバー コネクタは、安定した反復可能な光接続用に構築されたネジ付きコネクタであり、LC と SC が新しい高密度ネットワークとアクセス ネットワークを支配している場合でも、テスト機器、レーザーおよびセンサー システム、および FC ポートを中心に設計されている既存の機器であればどこでも、その関連性を維持します。-ポート、パフォーマンス目標、または環境が特に FC を必要とする場合は、FC を選択します。密度については LC に、FTTH については SC/APC に到達します。

注文する前に、ほとんどの問題を回避する簡単なチェックを実行してください。両方の機器のポート、研磨（UPC または APC）、ファイバの種類、ケーブルの直径、アダプタ キーを確認し、給電機器や反射に敏感なリンクに関するテスト レポートを求めてください。{0}}これらを事前に行うことで、挿入損失、反射損失、再加工コストが抑えられます。
