装甲ファイバーケーブルとは何ですか?構造、種類、用途

外装光ファイバー ケーブルは、コアの周りに金属層{0}}スチールまたはアルミニウム-が巻かれた通常のファイバーです。ケーブルが潰れたり、噛まれたり、破損するのを防ぎます。データセンター、キャンパスラン、工場など、道が険しい場所ならどこでも。

基本をすでに理解しており、適切なタイプを選択する必要がある場合は、比較表までスキップしてください。それ以外の場合は、これらのケーブルがどのようにまとめられているか、および各タイプがどこに意味があるのか​​を次に示します。

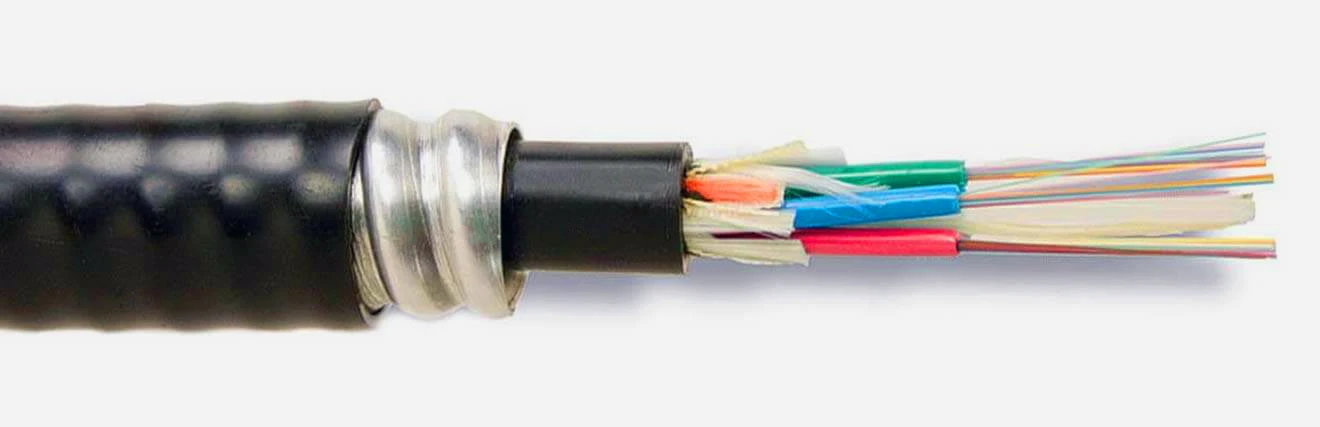

外装ファイバーケーブルの構造

外側から始めて内側に作業します。外側のジャケットは屋外ケーブルの場合はポリエチレン、屋内ケーブルの場合は PVC または LSZH です。その下にはアラミド糸の層があり、引っ張り時の引張強度を高めます。それから鎧。装甲の内部では、繊維は用途に応じて、きつい緩衝管または緩い管の中に存在します。-

そのほとんどは他のファイバー ケーブルと同じです。人々が無視しがちな部分は、装甲の種類とバッファ構造の関係です。これは、現場で実際にケーブルを終端する方法に影響するためです。屋内外装ケーブルには、{2}}1 本あたり 900 µm の高密度緩衝ファイバーを使用しています-。コネクタそれらを正しく実行し、分岐部分を完全にスキップします。これは素晴らしいことです。屋外用外装ケーブルには、ルーズ チューブ構造が採用されており、繊維は大きなチューブ内でゲルまたはドライ ブロック素材に浮遊しています。-これにより、温度の変動にはるかにうまく対処できます (通常は -40 度まで評価されます)。ただし、コネクタを接続する前に分岐する必要があり、これは午前 7 時に現場で誰もやりたがらない追加の手順です。

走っているかどうかシングルモードまたはマルチモードそれは鎧とはまったく別の質問です。距離と帯域幅にはシングルモード、短いリンクにはマルチモード。-装甲は光学性能には影響しません。

アルミニウム インターロック vs. 波型鋼: どちらの装甲タイプが必要ですか?

北米の屋内作業では、アルミニウム製インターロックが主流です。データセンター、病院の IT クローゼット、政府の建物、大学の校舎など、-どこにでもあります。らせん状のラップにより、ケーブルに十分な柔軟性が与えられ、すべての曲がりをレスリングの試合に変えることなく、トレイや J フックを通過することができます。{3}

これは十分に語られていないことです。アルミニウム製インターロックにより、多くの屋内走行で導管を排除できます。通常の 2 段階の--導管を設置してからケーブルを引くのではなく、-ラダー ラックに沿って、またはオープン天井に直接外装ケーブルを通すだけです。 30 回または 40 回の実行がある建物では、それは数時間ではなく、スケジュールからのずれに相当します。また、プレナムとライザーの定格も備えています。これらの運転の多くは最終的に空気処理スペースを通過するため、これは重要です。-

しかし、アルミニウム製インターロックは完全にネズミを防ぐものではありません。{0}}それについては明確にする必要があります。らせん状のラップは重なり合っていますが、決意を固めたリスやネズミが噛み砕くのに十分な隙間があります。その余波を見てきました。現場にげっ歯類の歴史が文書化されている場合は、それについて考えずに、波形鋼板に直行してください。-

波形スチールテープは隙間のない密閉チューブを形成します。これは、直接-埋設工事、建物間のダクト設置、化学物質、振動、フォークリフトを扱う産業現場-製油所、鉱山、製造現場-に必要なものです。ケーブルは重くて硬いため、屋内でのタイトな配線には困難を伴いますが、地下やケーブルトラフ内ではまったく問題ありません。波形は適切な湿気バリアも提供します。これが、常に別の内部ダクトを必要とせずに、湿った土壌でも埋設に機能する理由の一部です。

本当に極端な場合には、-潜水艦の上陸や渡河-など、テープ装甲が耐えられるよりもはるかに高い引張荷重に耐えられるように作られた特殊な鋼線装甲や編組装甲のバリエーションが用意されています。しかし、それは別の会話です。

屋内、屋外、屋内/屋外ケーブル

屋内外装ケーブル: 緻密な-緩衝繊維、連結アルミニウム外装、難燃性ジャケット-。屋外: 緩い-チューブファイバー、波形鋼板、防水-化合物。十分シンプルです。

キャンパス プロジェクトでますます登場しているのは、屋内/屋外定格の装甲ケーブルです。{0}要点は、屋外のダクト入口から建物の貫通部を通ってライザーを上って通信室まで 1 本のケーブルを配線することです。-建物の入口点での接続はありません。これにより、トランジションごとにスプライス エンクロージャが 1 つ減り、それに加えてその背後にあるすべての労力が減ります。 10 または 15 の建物があるキャンパスの場合、その額はすぐに増加します。これらのケーブルは通常、ルーズ チューブ ファイバーと LSZH またはライザー ジャケットおよびアルミニウム インターロック アーマーを組み合わせています。{8}

なぜわざわざ追加費用を支払う必要があるのでしょうか?

装甲ケーブルは、同等の装甲なしケーブルよりも 20 ～ 40% 長く配線できるため、それには理由が必要です。

げっ歯類。それが理由であり、それに近いものではありません。装甲を付けずにキャンパスを走行するということは、緊急トラックの発進、接続技術、新しいハードウェアの導入、そしてそれらすべてが揃うまでの何時間または何日ものダウンタイムを意味します。{2}}その 1 回の修理費用は、ほとんどの場合、ケーブル ルート全体を装甲にアップグレードする場合にかかる費用を超えます。では、一度は通った施設はあるのでしょうか？彼らは今後、あらゆる仕様に装甲ケーブルを組み込みます。大学のキャンパス、郊外のオフィス公園、リス、ホリネズミ、ネズミが活動する空き地に隣接するあらゆる場所。げっ歯類の通路として確認されている波形鋼板。齧歯動物が侵入する可能性はあるものの、まだ実証されていない場所ではアルミニウム製インターロックが使用されます。

2 番目の理由: 交通量の多い屋内エリア。-倉庫の天井、工場の中二階、家の裏の小売店。{2}}-アルミニウムのインターロックがそれをカバーします。

３つ目は直葬です。裸のケーブルを地面に埋めて、それが生き残ることを期待することはできません。

終了: -事前終了または現場終了-

-終端処理済みの外装ケーブルには、すでに LC および SC にコネクタが取り付けられた状態で出荷されます。{{1}パッチコード、トランクの MPO/MTP。工場出荷時の終端では挿入損失が常に 0.2 dB 未満に達しており、装甲ストリップを使用して戦っている場合でも、現場での挿入損失と一致するのは幸運です。実行が計画され、測定されている場合は、事前に終了することが必要です。-

正確な長さを特定できない場合は、フィールド終端が合理的です。屋外の塹壕、建物の改修など、実際に現場に行くとルートが変わる可能性のあるあらゆるもの。装甲用の回転式ケーブルストリッパーが必要になります。また、-金属外装とは、NEC 第 770 条に基づく接着と接地を意味することを覚えておいてください。これは、外装されていないケーブルには存在しない追加の手順であり、検査官が必ずチェックするステップの 1 つです。

特定のジョブ用のケーブルの選択

データセンター相互接続-OM3 または OM4 マルチモード: -終端処理済みのアルミニウム製インターロック トランク。すぐに取り付けられ、箱から出してすぐにきれいな光番号が得られます。

建物間のキャンパスのバックボーン: ゲルを充填したシングルモード ルース-チューブ ファイバーを使用した屋外用波鋼。{0}}また、必要と思われるよりも多くの繊維数を指定してください。 3 年以内に 2 本目のケーブルを引くには、最初の注文にストランドを追加するよりもはるかに多くの費用がかかります。数を 2 倍にすると、ケーブルのコストがおそらく 15% 増加するものの、将来的には 2 回目の設置を完全に節約できるプロジェクトを見てきました。遠端ではパッチ パネルに終端し、次の方法で機器に接続します。単信または二重パッチコード.

適切な接続点がない屋外から屋内への接続: 屋内/屋外定格の外装ケーブル。{0}}ケーブルは 1 本で、トランジション スプライスがなく、BOM がすっきりしています。

適用規格

IEC 60794 は機械試験と環境試験を対象としています。 ITU-T G.652 はシングルモード ファイバーの仕様を定義しています。-北米の商業ビルのケーブル配線については、ANSI/TIA-568.3-D を参照してください。 GR-20-CORE (Telcordia) はプラント外の信頼性を処理します。防火等級は UL 1666 および NFPA 262 に該当します。経路 (ライザー、プレナム、汎用) の防火等級を間違えると、すべてを台無しにすることになります。プロジェクト マネージャーとそのような会話を望んでいる人はいません。

インストールに関するいくつかの注意事項

外装ケーブルの曲げ半径は、外径の 10 ～ 20 倍になります。それを超えると、ファイバーが永久にねじれてしまいます。- NEC 770 に従って、必ず両端の金属外装を接着および研磨してください。

フィールド終端のために装甲を剥がす場合は、バッファにアクセスできるように装甲の尾部を約 10 ～ 12 インチ残しておきます。{2}}ロータリーストリッパーの深さを簡単に設定できます。その下の 900µm の緩衝コーティングに傷を付けると、断続的に 6 か月後のテストまで問題が発生するか、さらに悪いことに、-

もう 1 つ、人々が忘れていることがあります。既存の導管に装甲ケーブルを通す場合は、充填状況を確認してください。外径が大きくなったということは、外装されていないケーブルに快適にフィットする導管が、外装されたバージョンにはきつすぎる可能性があることを意味します。まず測定します。
