シングルモード ファイバーとマルチモード ファイバー: 2026 年完全ガイド

先月、Evolux の営業チームはニュージャージー州の物流会社から緊急の電話を受けました。彼らは、繊維の選択に関する苦痛で費用のかかる-レッスンを終えたところです。-彼らは、新しい 50,000 平方フィートの倉庫全体に OM3 マルチモード パッチ コードとピグテールを設置しましたが、6 か月後に、WMS ベンダーが企業データ センターまで 10 km のリンクを必要としていることが判明しました。修正は？ 47,000 ドル相当のケーブル配線-（数百の LC コネクタ、SC アダプタ、終端済みパッチ コード-を含む）-を取り外し、シングル モードでやり直します。

このガイドは、あなたが同じ間違いをしないようにするために存在します。

Evolux Fiber では、12+ 年にわたり、50+ か国向けに光ファイバー コネクタ、パッチ コード、接続ソリューションを製造してきましたが、このシナリオが何度も繰り返されるのを見てきました。実のところ、シングルモード ファイバーとマルチモード ファイバーの選択は、ケーブルだけの問題ではありません。-その選択が、コネクタ、アダプター、ピグテール、パッチ コード、スプリッターなど、光リンク内のすべてのコンポーネントにどのような影響を与えるかを理解することが重要です。

30秒でわかる答え（お急ぎの方向け）

まだ読んでいますか?良い。さらに深く見てみましょう。

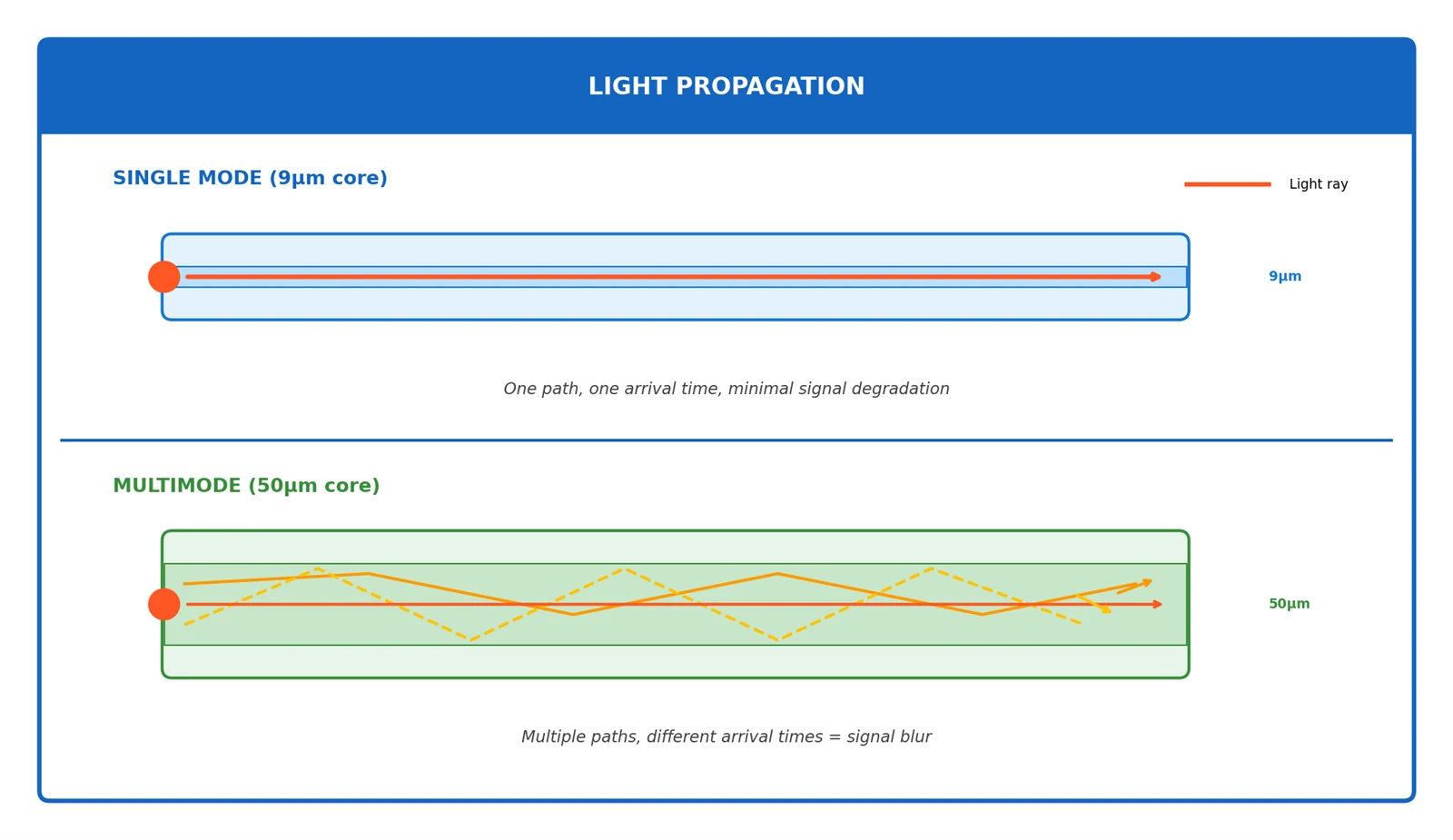

根本的な違いを理解する

実際に機能する例えを次に示します。

シングルモードファイバーはスナイパーライフルのようなもの-1 つの正確なビームが遠くまで届くには、精密な光学系が必要です。 9µm コア (人間の髪の毛の幅の約 1/10) は光の経路を 1 つだけ許可し、距離の経過とともに信号を劣化させる「エコー」を排除します。

マルチモードファイバーは散弾銃のようなものです-複数のペレット（ライトモード）が分散しており、近距離で効果があり、狙いを定めるのが簡単です。 50μm または 62.5μm のコアにより、光は何百もの異なる経路で反射します。これは短距離では問題ありませんが、距離が増加するとタイミングの問題 (モード分散) が発生します。

これは単なる学術的なものではなく、{0}信号がどのくらいの距離と速度で伝わるかに直接影響します。

ファイバーの種類がコネクタの選択に与える影響

ほとんどのガイドでは説明されていないこと: シングルモード ファイバーとマルチモード ファイバーは物理的に同一のコネクタを使用しますが、{0}}パフォーマンス要件はまったく異なります。

コネクタ互換性マトリックス

重要な洞察:コネクタは同じように見えますが、シングルモードコネクタには次のような要求があります。より厳しい公差。挿入損失が 0.3dB のコネクタはマルチモードでは許容されますが、長距離シングルモード アプリケーションではリンク障害が発生する可能性があります。-

ポーランド語タイプ: APC と UPC

エヴォラックスのヒント:APC コネクタを UPC コネクタと決して嵌合しないでください。{0}斜めのフェルールにより両端が損傷し、深刻な信号損失が発生します。私たちのLC APC コネクタ最大のリターンロスを実現する高精度8度の角度研磨が特徴です。

ファイバータイプによるパッチコードの選択

光ファイバーパッチコードを注文する場合、ファイバーのタイプがすべてを決定します。

Evolux 製品のスポットライト:私たちのシングルモードおよびマルチモードのパッチコード0.3m ～ 500m の長さで、デュプレックス、シンプレックス、アーマード、ユニブート構成で利用できます。すべてのパッチコードは出荷前に 100% 光学テストを受けます。

本当に重要な仕様

コアとクラッド: 物理的基盤

これが重要な理由:その小さな 9µm シングルモードコアは、祝福でもあり、呪いでもあります。スプライシングと接続の際にはレーザーによる高精度の位置合わせが必要ですが（設置コストが上昇します）、モード分散は事実上排除されます。

減衰: 1 キロメートルあたりの信号損失

要点:1550nm でのシングルモードの損失は 1 キロメートルあたりわずか 0.22 dB です-これはおおよそのことです14分の1以下850nmのマルチモードよりも。 10km の走行では、それが使用可能な信号と静的信号の違いになります。

帯域幅: 速度の上限

ベンダーが教えてくれないことは次のとおりです。OM5 の「28000 MHz・km」は印象的に聞こえますが、これは SWDM (短波長分割多重) アプリケーションでのみ重要です。標準 SR4 光学系の場合、OM5 は OM4 と同様に機能します。

MPO/MTP: 高密度のゲームチェンジャー-

40G、100G、または 400G を実行しているデータセンターの場合、多くの場合、ファイバーの種類よりもコネクタの選択の方が重要です。 MPO/MTP コネクタは、従来の LC/SC 接続では不可能だった並列光接続を可能にします。

MPO/MTP アプリケーションにおけるシングルモードとマルチモード

トレードオフは明らかです。-

シングルモード使用するファイバーは少なくなりますが、トランシーバーはより高価になります

マルチモードより多くのファイバーを使用しますが、安価な VCSEL{0}} ベースのトランシーバー

MPO/MTP の極性と性別

多くのインストールで問題が発生するのはここです。

Evolux の専門知識:私たちのMTP/MPO パッチコードタイプ A、B、または C 極性の 8、12、24 ファイバー構成で利用可能です。{4}また、並列接続と二重接続の間で移行するための MTP--LC ブレークアウト ケーブルも提供しています。

現実の-世界マトリックス

ここはゴムと道路が出会う場所です。スペックシートの数値だけでなく、実際にテストされた距離をまとめました。

イーサネット規格の距離比較

*モード調整パッチケーブルが必要です

重要な洞察:速度が増加するにつれて、マルチモード距離がどのように劇的に短縮されるかに注目してください。 25G では、OM3 の最大到達距離はわずか 70 メートルです。-大規模なデータセンターの 1 列のラックにはかろうじて十分です。

コスト計算式: 思っているよりも複雑です

トランシーバーの価格 (Q1 2025、互換性のあるモジュール)

40G の異常:40G シングルモードの価格が 8 倍高いのはなぜですか?マルチモード SR4 は 4 つのレーザー波長 (LR4=4 x 1310nm CWDM) を使用しますが、マルチモード SR4 は安価な VCSEL を備えた 4 本の平行ファイバーを使用します。これは、マルチモードがコスト面で絶対に有利なスイート スポットです。

総所有コスト: 10 年間の展望

2024 年のプロジェクトからの実際の計算を共有しましょう。

シナリオ：500 ノードのデータセンター、平均リンク距離 150m、現在 10G、5 年以内に 100G を計画

「待てよ、マルチモードが $185,000 の差で勝てるのか?」

それほど速くはありません。 15 年に延長し、400G を追加するとどうなるかは次のとおりです。

プロットのひねり:ケーブルを再接続しても、このシナリオではマルチモードが引き続き有効です。ただし、-これは非常に重要です。-400G リンクが 100m を超えた瞬間、以前の投資に関係なく、シングル モードが必須になります。

コストに関する私の正直なおすすめ

「2030 年以降も持続する必要があるインフラストラクチャを構築している場合、シングルモード保険料は経費ではなく保険です。」

ネットワーク業界は明らかにシングルモードに移行しています。 Intel のシリコン フォトニクス、Broadcom の 800G ロードマップ、およびハイパースケーラー アーキテクチャはすべてシングル モードを好みます。 OM5 はマルチモードの関連性を拡張するはずだったが、採用は鈍かった。

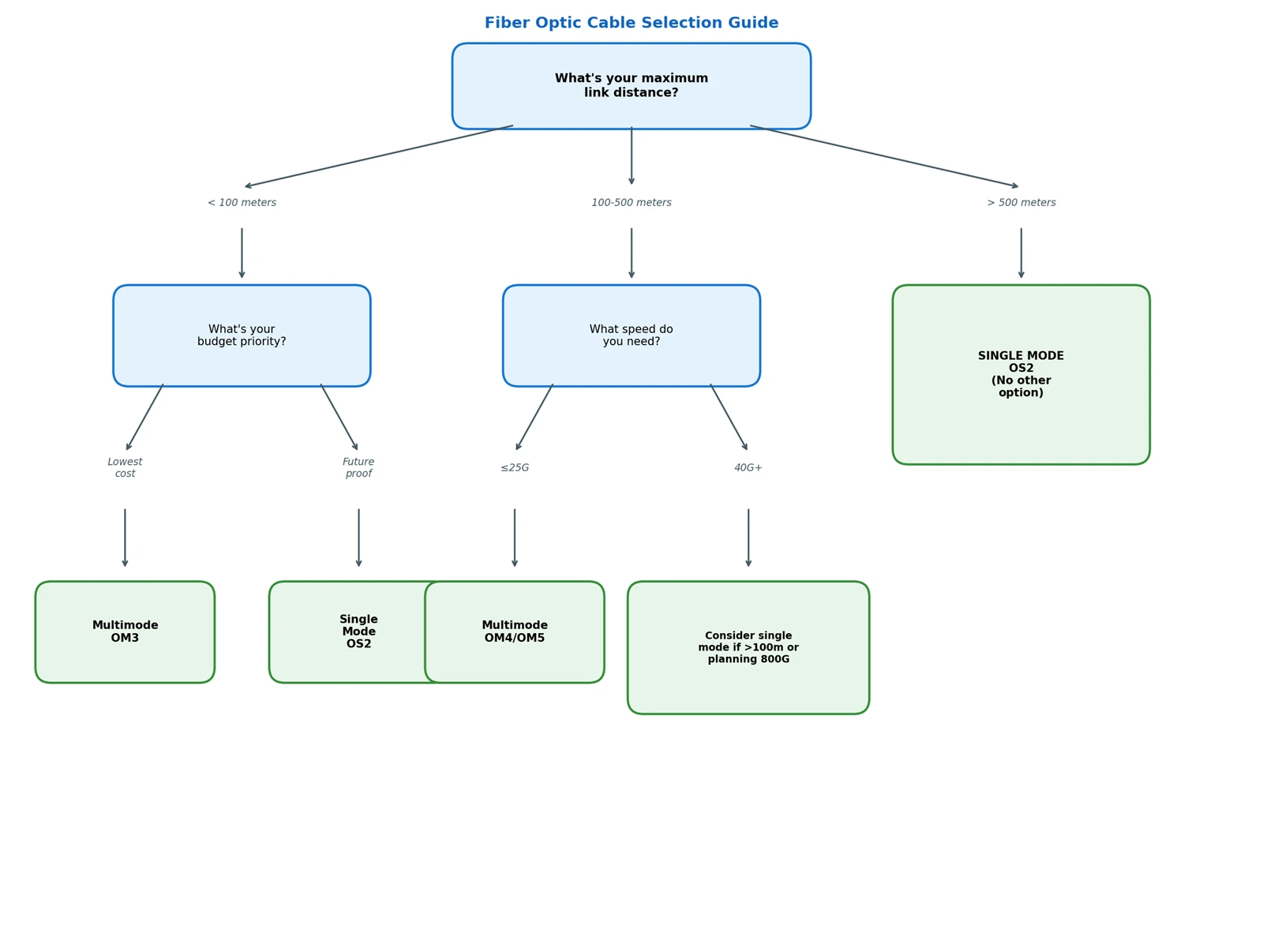

意思決定のフレームワーク: 実践的なフローチャート

実際の-事例紹介

ケース: E- コマース フルフィルメント センター (アリゾナ州フェニックス)

チャレンジ：200,000 平方フィートの施設、3,000+ 台の IoT デバイス、40G バックボーン、極端な温度変化 (倉庫セクションの範囲は -20 度の冷凍庫から 45 度の荷積みドックまで)

初期計画:OM4 マルチモード全体

どうしたの：-気候-が管理されていないセクションの夏の気温により、予期しない信号劣化が発生しました。マルチモードの高い減衰と熱によるコネクタの膨張が組み合わさって、断続的な障害が発生しました。

解決：ハイブリッド展開-気候制御のデータ ルーム相互接続用の OM4-、温度変動ゾーンを通過するすべてのリンクのシングルモード-。

レッスン： 温度耐性が重要です。シングルモードの減衰が低いため、環境ストレスに対してより大きなマージンが得られます。

FTTH および PON ネットワーク: シングル モードが優勢な場所

ファイバー--家庭-への（FTTH）導入では、シングルモード ファイバーが最適です唯一の現実的な選択。その理由と、PLC スプリッタがどのように経済的になるかを説明します。

FTTH がシングルモードでなければならない理由

PLC スプリッター選択ガイド

PLC (平面光波回路) スプリッターは光信号を分割し、単一のファイバーから複数の加入者にサービスを提供します。

フォームファクターのオプション:

裸のファイバー- 街頭キャビネットのスプライス トレイ用

ミニモジュール- コンパクト、端子箱用

ABSボックス- 頑丈、屋外配布用

LGXカセット- ラック-マウント、中央オフィス用

ラックマウント(1U/2U)- 高密度 ODF 統合-

Evolux ソリューション:私たちのPLCスプリッター優れた均一性を備えた 1:2 ～ 1:64 のサポート比 (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

事例: 病院キャンパス ネットワーク (マサチューセッツ州ボストン)

チャレンジ：主要な病院 + 4 のサテライト建物、距離 200 m ～ 2.3 km、ネットワーク セグメンテーションが必要な HIPAA 準拠、現在は 10G、PACS イメージングには 100G が計画されています

決断：すべての建物間リンクにはシングルモード OS2、建物内では OM4。-

重要な洞察:CTO は私にこう言いました。「最長の建物リンクを 400 メートルとしてマルチモードの価格を設定しました。それはうまくいきました。その後、患者データ リンクには冗長パスが必要であることが法律で思い出されました。駐車場を通るバックアップ ルートは 600 メートルでした。シングル モードが唯一の答えでした。」

レッスン： プライマリ ルートだけでなく、冗長パスも必ずマッピングしてください。

事例: 金融トレーディングフロア (イリノイ州シカゴ)

チャレンジ：超低レイテンシ要件（-<5 microseconds switch-to-switch), 100G fabric, 50m average link length

驚くべき選択:OM4 マルチモード

推論:50m の距離では、マルチモード トランシーバーの VCSEL レーザーの立ち上がり時間は、実際にはシングルモード DFB レーザーよりも速くなります。レイテンシの差はナノ秒ですが、高頻度取引ではナノ秒は貴重です。-

レッスン： 遅延の最適化では、非常に短く、非常に高速なリンクに対してマルチモードが優先される場合があります。

知っておくべき 2026 年のテクノロジー トレンド

800G の台頭とその先

IEEE 802.3df 標準 (2024 年に承認) では、次のものが導入されています。

800GBASE-SR8:マルチモード、8 レーン x 100G、OM4 で最大 50m

800GBASE-DR8:シングルモード、8 x 100G、到達距離 500m

マルチモードの距離ペナルティは 800G で発生します-わずか 50 メートルです。列の長さが 30m を超えるハイパースケール データセンターの場合、これにはほとんど余裕がありません。

-Co-Packaged Optics (CPO) とシリコン フォトニクス

Intel、Broadcom、AMD はいずれも、本質的にシングルモード テクノロジーであるシリコン フォトニクスに賭けています。{0}} CPO は光トランシーバーをスイッチ ASIC に直接統合しており、初期の実装 (2026 ～ 2027 年と予想) はもっぱらシングル モードです。

これが意味すること:次世代のネットワーク ハードウェアは、シングル モード用に最適化される予定です。マルチモードがなくなるわけではありませんが、マルチモードを進化させるための投資は大幅に減速しています。

曲げ-鈍感繊維

どちらのファイバー タイプにも、曲げに影響を受けないバリアントが追加されました（シングルモードの場合は ITU-T G.657、マルチモードの場合は OM4-BI）。これらは、信号損失を発生させることなく、より狭い曲げ半径に耐えることができます。{6}}これは、高密度のパッチング環境にとって重要です。

おすすめ：新規設置の場合は、常に曲げに影響を受けないファイバーを指定してください。{0}コストプレミアムは無視できます (<5%), and it dramatically simplifies cable management.

避けるべきよくある間違い

間違い 1: モードコンディショニングを行わずにファイバータイプを混合する

問題：誰かがシングルモード トランシーバーをマルチモード ファイバーに接続 (またはその逆) し、それが「正常に機能する」ことを期待しています。

実際に何が起こるか:1000BASE-LX 光学系とモード調整パッチ ケーブルを備えた 1G では、最大 550 m まで動作します。 10G以上では全く動作しません。モードの不一致により、信号が大幅に劣化します。

ルール：明示的な工学的根拠と適切な調整ケーブルがない限り、ファイバの種類を決して混合しないでください。

間違い 2: コネクタの品質を無視する

問題：安価なコネクタの使用または不適切なクリーニング方法。

数学:コネクタが 1 つ汚れていると、1 ～ 3 dB の損失が発生する可能性があります。 100G での 300m OM4 リンクでは、総損失バジェットはわずか約 2.6 dB です。コネクタが 1 つでも悪いと予算をオーバーしてしまいます。

ルール：高品質のコネクタに投資し、接続する前に毎回清掃し、ファイバースコープで検査します。

ファイバー終端におけるピグテールの役割

恒久的なファイバーインフラストラクチャを設置する場合、おさげ未加工のケーブルとコネクタ付き機器の間のブリッジです。

おさげが重要な理由:工場で終端処理されたピグテールには光学性能が保証されています（通常、<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

エヴォラックス製品ライン:私たちの光ファイバーピグテールOS2 シングルモードまたは OM1-OM5 マルチモード ファイバーを備えた LC、SC、FC、および ST 構成があります。 0.9mm タイトバッファまたは 12/24 ファイバーのリボン形式で、長さは 0.5m ～ 5m です。

業界に特化した-繊維の選択

業界によっては、シングル モードとマルチモードの決定に影響を与える独自の要件があります。

電気通信と ISP

Evolux テレコム ソリューション:当社は、世界中の 50+ 社の通信事業者に、接続済みドロップ ケーブル、1:32 LGX スプリッタ、壁掛け端子ボックスなどのエンドツーエンド FTTH コンポーネントを提供しています。--

データセンター

Evolux データセンター ソリューション:当社の MTP/MPO トランク ケーブルとブレークアウト アセンブリは、超低挿入損失 (<0.35dB per connector).

5Gネットワ​​ーク

Evolux 5G ソリューション:当社の産業-グレードの屋外パッチ ケーブルは、IP67/IP68 防水、耐紫外線性ジャケット、-40 度から +85 度までの動作温度を備えています。-

ヘルスケアと医療画像処理

特別な考慮事項:病院では、MRI スイートや手術ロボット用の EMI 対策ケーブルが必要です。{0}

スマートシティと産業用IoT

間違い 3: パッチ パネルの密度を忘れる

問題：パッチ パネルの制限を考慮せずにファイバーの配線を計画します。

現実:シングルモード LC コネクタとマルチモード LC コネクタは物理的に同一です。ただし、シングルモードのコアが小さいため、高密度パッチパネルではより厳しい許容誤差が必要になります。-シングル モード パネル インフラストラクチャには 15 ～ 20% 多くの予算を設定します。

間違い 4: マルチモードを指定しすぎている-

問題：OM4 で十分な場合に「念のため」OM5 をインストールします。

現実:OM5 の利点は SWDM4 トランシーバーでのみ実現されます。標準の SR4/SR8 光学系を使用している場合、OM5 と OM4 は同じように動作します。特定の SWDM プランがない限り、25% のコスト プレミアムを節約できます。

よくある質問

Q: 両方の種類のファイバーを設置することで、将来も保証できますか?{0}?

A:はい、多くの企業がまさにこれを行っています。{0}これは「ハイブリッド」または「パラレル」インフラストラクチャと呼ばれます。バックボーン/アップリンクにはシングルモードを実行し、アクセス層にはマルチモードを実行します。厳密な文書化と色分けを維持するだけです。

Q: ベンダーは、400G にはマルチモードが「十分」であると言っています。彼らは正しいでしょうか？

A:技術的にはそうですが、注意事項があります。. 400GBASE-SR8 は OM4 上で最大 100 メートルまで動作します。ただし、400GBASE-DR4 のシングルモードの 2 ファイバーと比較して、16 ファイバー (8 TX + 8 RX) が必要です。決定する前に、MTP-16 と LC デュプレックス インフラストラクチャのコストを考慮してください。

Q: デスクトップへのファイバー接続についてはどうですか?どのタイプですか？

A:100 メートル未満のほとんどのオフィス環境では、マルチモード OM3 が最高の経済性を提供します。例外: デスクトップ リンクが長距離にわたって集約される可能性があるキャンパス環境にいる場合は、シングル モードによりアーキテクチャが簡素化されます。

Q: シングルモードは現場で終了するのが難しいですか?

A:歴史的にはそうでした。最新の研磨済みコネクタと融着接続機は、このギャップを大幅に解消しています。-フィールド終端により、シングル モードとマルチモードの場合に時間とコストが約 10 ～ 15% 増加します。永続的なインフラストラクチャの場合、これは無視できます。

Q: 私たちは 5 人用のサーバー ルームを持つ小規模企業です。これは何か重要ですか?

A:正直に？おそらくそうではありません。小規模な場合は、スイッチに付属しているトランシーバーをすべて使用し、適合するファイバーを購入し、あまり考えすぎないでください。このガイドは、10 年間持続し、大幅に拡張する必要があるインフラストラクチャを対象としています。

2026 年の個人的な推奨事項

上記のすべてを踏まえた上で、私の正直な意見は次のとおりです。

データセンター向け (あらゆる規模)

スパイン/リーフ相互接続にはシングル モードを使用します。400G/800G のロードマップはシングルモードが主流です。トランシーバーの保険料を今すぐ支払うか、再ケーブルの保険料を後で支払います。

エンタープライズキャンパス向け

建物-対-ではシングルモード、建物内ではマルチモード OM4。このハイブリッド アプローチにより、コストと将来性のバランスが保たれます。{0}

産業/過酷な環境向け

常にシングルモード。減衰が低いため、温度変動、振動、コネクタの汚れに対する余裕が生まれます。

ホームラボおよび中小企業向け

最も安価で、自分のギアに合ったものであれば何でも構いません。この規模では、技術的な違いは最適化の取り組みを正当化するものではありません。

重要なのはファイバーではなく、完全なソリューションです

シングルモードとマルチモードの議論は、「どちらが優れているか」という枠組みで捉えられることがよくありますが、-それは間違った質問です。正しい質問は、「私のアプリケーションにはどのような完全なファイバー接続ソリューションが必要ですか?」ということです。

Evolux Fiber では、導入の成功は以下に依存することを学びました。

適切なファイバーの種類の選択距離と帯域幅のニーズに合わせて

適合するコネクタとアダプタあなたの機器や環境に合わせて

適切な研磨タイプの指定アプリケーションの (APC と UPC)

適切なパッチコードとピグテールの選択光学性能を検証済み

将来のアップグレードの計画高価なケーブルを再配線する必要はありません-

シングル モードには、低損失、無制限の帯域幅の可能性、業界の勢いといった物理的な側面があります。マルチモードには経済性もあります。トランシーバーが安価で、設置が簡単で、近距離で数十年にわたって実績のある信頼性が得られます。

優れたネットワーク アーキテクトは、どちら側を選ぶこともありません。{0}インフラストラクチャの各セグメントに合わせて、弱点にならない高品質のコンポーネントを適切に選択します。
